Z_max < 0,00067,

Так как условия ударопрочности выполняются для ЭРЭ и печатной платы, считаем что велоодометр защищен от воздействий удара.

3.1.2.4 Расчет линейных перегрузок.

В ходе расчета определяются возникшие в ПП напряжения и необходимый запас прочности ПП при воздействии линейных ускорений или одновременном воздействии вибрации и линейных перегрузок.

Расчет прогиба ПП при линейных ускорениях в наихудшем случае:

где A_z — коэффициент, зависящий от способа закрепления концов полоски ПП, A_z=0,031;

a,b – соответственно длина и ширина ПП, м;

Е — модуль упругости ПП, Н/м²;

h_nn — толщина ПП, м;

V — величина линейного ускорения, м/с²;

g — ускорение свободного падения, м/с²;

m_э — масса элементов на ПП, кг;

m_n — масса ПП, кг;

l — либо длина a, либо ширина b ПП, м

Из полученных двух значений выбирается Z_б = max {Z_б1, Z_б2}

Должно выполняться условие Z_б ,

где — допустимый размер прогиба ПП на длине 1 м, =0,03 м.

В результате расчета получены следующие значения:

;

Выбираем

Условие выполняется Z_б<243 10^-6 м

Расчет максимального напряжения в опасных точках ПП при линейном ускорении:

G= ,

где А_σ — коэффициент, зависящий от способов закрепления сторон ПП, А_σ=16

l — либо длина а, либо ширина в ПП, м.

Из полученных двух значений выбирается σ=max{σ₁, σ₂}

σ₁=2151 Па,

σ₂=4840 Па.

Выбираем σ = 4840 Па.

Определение запаса прочности ПП при линейном ускорении:

n=σ_n/σ,

где G_n — предельное допустимое напряжение, МПа

Для того чтобы гарантировать работоспособность, запас прочности должен быть более некоторой величины:

,

где n₁=1,2 — 1,5 — коэффициент достоверности определения расчетных нагрузок и напряжений, n=1,4;

n₂=1 — 1,5 — коэффициент ответственности детали, n=1,2;

n₃=1,2 — 3,0 — коэффициент неоднородности свойств материала, n₃=1,8.

26860

n>3,024

Определение прогиба ПП при одновременном воздействии линейных ускорений и вибраций:

Z=Z_б +Z_в ,

где Z_в – максимальная амплитуда колебаний ПП при вибрации, Z_в=0,3 10^-6м

Z=22 10^-9+0,3 10^-6=0,322 10^-6м

Условие Z<0,003 a выполняется Z<0,322 10^-6м

Расчет напряжения в материале:

,

Из двух полученных значений выбирается σ=max {σ₁, σ₂}

Из расчета определили: σ₁=314844 Па,

σ₂=708400 Па

Выбираем σ=708400 Па.

Задание предела выносливости материала платы для знакопеременных нагрузок:

σ_в=0,2σ_n — для стеклотекстолита

σ_в=0,2 130=26 Мпа

Определения запаса прочности:

n=σ_в/σ

Для того чтобы гарантировать работоспособность, запас прочности должен быть более некоторой величины:

,

36,7

n>3,024

Поскольку при расчетах выполняются все необходимые условия, то обеспечивается защищенность блока при воздействии линейных ускорений или одновременном воздействии вибраций и линейных перегрузок.

Приложение 1

Перечень элементов схемы и их характеристики.

Название элемен­тов	Количество, шт.	Габариты мм			Конструкти­вные параметры			Допустимые условия эксплуатации
		Длина	Ширина	Высота	Масса, г	Мощность рассеивания, Вт	Интенсивность отказов 10-6 (1/ч)	Влажность 98%при t °C	Температура, °C		Вибрация		Ударная нагрузка g	Линейное ускорение g
									min	max	Частота, Гц	Ускорение g
Конден­саторы К53	4	7,5	3,2	4,5	1,2	0,2	0,04	40	-40	+125	1-600	18	40	150
Резисторы МЛТ	5	6	2	1,2	0,15	0,125	0,01	40	-60	+125	10-2000	18	35	200
Микро­схемы серии К176	13	19,5	7,5	10,5	1,5	0,3	1	35	-30	+100	5-600	18	40	150
Житко­кристал­лический экран	1	21,3	9,5	1,2	2	0,2	1	35	-5	+70	5-600	8	45	25
Переключа­тель П2К	1	20	8	10	2	0,05	0,005	35	-50	80	1-600	20	50	200

Приложение 2

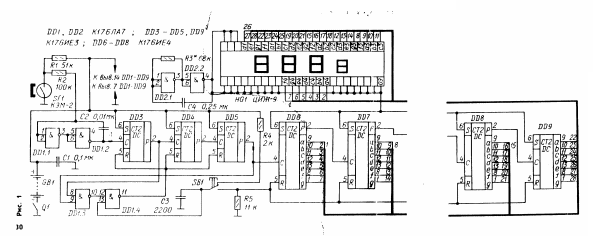

Схема электрическая принципиальная

17
