Содержание

ВВЕДЕНИЕ

В данной работе рассматривается прибор, предназначенный для нужд народного хозяйства. Изготовление, которого, со знанием некоторых технологических процессов, возможно из подручных средств.

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ИСПОЛЬЗОВАНИЯ

Прибор «Ультразвуковой отпугиватель грызунов», в дальнейшем УЗОГ, предназначен для отпугивания грызунов, таких как мыши, крысы. Метод ультразвукового отпугивания основан на свойстве УЗ влиять на биофизику и психику животных, т.е. на не слышимом ухом человека, но слышимом животными звуковом диапазоне действовать на слух.

Применяется прибор на фермах, элеваторах и в других местах, где возможна порча и уничтожение зерна.УЗОК можно применять в домашних условиях.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

УСЛОВИЯ ЭКСПЛУАТАЦИИ

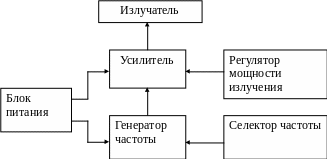

СТРУКТУРНАЯ СХЕМА ПРИБОРА

Блок питания – используется для питания напряжением генератора частоты и усилителя.

Генератор частоты – генерирует частоты заданого диапазона и заданной формы.

Усилитель – усиливает сигнал пришедший с генератора и подает его на биморфный излучатель.

Излучатель – используется для излучения в воздух акустического сигнала заданного частотного диапазона.

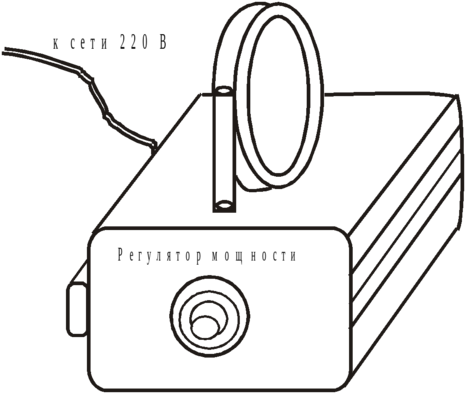

ОБЩИЙ ВИД ПРИБОРА

1. ТЕХНОЛОГИЯ ИЗГОТОВЛЕНИЯ КОРПУСНЫХ ДЕТАЛЕЙ

Для изготовления данного корпуса можно применить полиформальдегид стабилизированный (МРТУ 6-05-1018-66) который обладает следующими качествами: высокие антифрикционные и физико-механические свойства, хорошие электроизоляционные св-ва, стабильные при увеличении влажности. Для изготовления данного корпуса необходимо использовать литье под давлением и экструзию.

Требования к конструкции деталей из пластмассы

Конфигурация детали, получаемой литьем или прессованием, не должна препятствовать свободному течению массы при формовании. При разработке конструкции детали следует максимально упрощать ее конфигурацию и обращать основное внимание на ее расположение в форме и на расположение литника. Если конфигурацию детали упростить нельзя, то ее необходимо расчленить на более простые, сопрягающиеся между собой элементы. На допустимые размеры детали прежде всего влияет текучесть прессматериала. Особенно это проявляется у тер­мореактивных прессматериалов.

Ответственные или сопрягаемые участки деталей не должны располагаться в плоскости разъема формы, так как на точность размеров детали влияет вели­чина облоя. Следует учитывать, что в пресс-формах прямого или литьевого прессо­вания облой может располагаться по всему контуру изделия, а при литьевом прессовании и литье под давлением требуется дополнительная зачистка места рас­положения литника. При правильном подборе навески материала облой по тол­щине детали не превышает 0,3 мм.

Большая точность деталей обеспечивается при использовании метода литья под давлением. Для увеличения точности деталей применяют формы повышенной жесткости, а также жесткие механизмы смыкания машин.

Для беспрепятственного удаления изделий из формы необходимы технологи­ческие уклоны на внешних и внутренних поверхностях детали, параллельных направлениям раскрытия форм или совпадающих с направлением извлечения из детали формующих элементов. Технологические уклоны не делают на плоских монолитных деталях толщиной 5—6 мм и менее. Уклон внутренних поверхностей и отверстий деталей должен быть больше уклона наружных поверхностей. Реко­мендуются следующие углы уклона: наружные поверхности от 15' до 1°, внутрен­ние поверхности от 30' до 2°, отверстия глубиной до 1,5 d от 15 до 45'; ребра жест­кости и выступы от 2 до 10°. Уклоны на деталях из термореактивных материалов, получаемых литьем под давлением, должны выбираться по величине больше, чем при литье под давлением термопластичных материалов.

Толщина стенки детали определяется ее длиной, текучестью материала, механической прочностью, требуемой конфигурацией элемента детали, характеристикой оборудования и режимом переработки. Толщина сплощных сечений из реактопластов должна быть не выше 10—12 мм. Толщину стенок можно уменьшить применением ребер жесткости или приданием стенкам рацио­нальных профилей. Для фенопластов не рекомендуется применять стенки тол­щиной менее 1,5 мм. Разница в толщине стенок не должна превышать 30°о наи­меньшей толщины стенки.

Рис. 1. Радиусы закругления

Для изготовления тонкостенных изделий при литье термопластов необхо­димо применять термостатирование форм. Изготовление изделий из поликарбо­ната, полиформальдегида, его сополимера и полиамидов также требует термоста-тирования формы, а также предварительного подсушивания материала для улуч­шения свойств изделий.

Переходы от большего сечения детали к меньшему выполняются при помощи радиусов закругления или уклонов. Торцы деталей для упроч­нения выполняют в виде непрерывных буртиков по всему контуру детали. Толщина буртиков обычно не пре­вышает 1,5—2 толщин стенки. Уве­личение жесткости деталей достигается ребрами, которые не должны быть толще стенки, к которой они примы­кают. Толщина ребер составляет 0,6— 0,8 толщины стенки. Ребра жесткости не должны доходить до опорной поверх­ности детали или до края примыкаю­щего к нему элемента детали на 0,5—1,0 мм. Сечение ребра жесткости должно быть постоянным по всей длине и иметь небольшой технологический уклон.

Углы и грани изделия должны быть скруглены, форма изделия возможно более обтекаемой. Радиусы закруглений на изделиях из пластмасс показаны на рис.1. Острые кромки на детали, необходимые по конструктивным требова­ниям, скругляются минимальным радиусом округления 0,5 мм. Радиусы закруг­ления и фаски для- деталей из пластмасс и металла регламентированы ГОСТ 10948-64. На одном изделии рекомендуется применять наименьшее число размеров радиусов закругления.

Рис. 2. Формы отверстий

В деталях из пластмасс следует применять отверстия наиболее простых форм. Применяемые формы отверстий показаны на рис. 2. Наиболее простые — цилиндрические отверстия, они могут быть сквозными или глухими.

Наиболее распространены отверстия постоянного диаметра. Но могут быть и другие формы отверстий, показанные на рис. 3. Можно получать отверстия со смещенными и наклонными к вертикали осями и отверстия, пересекающиеся под углом (рис. 3). Направление осей отверстий, не совпадающее с направле­нием прессования или съема изделия, нежелательно. Диаметры отверстий выби­рают по ГОСТ 6636-60. Расстояния между соседними отверстиями или отверстием и краем изделия должны быть не менее диаметра отверстия. Отверстия диаметром менее 1,5 мм рекомендуется изготовлять сверлением.

Конструкция детали не должна по возможности иметь выступов или при­ливов значительной длины. Высота выступов и приливов не должна превышать ^l/s высоты основной стенки, при этом необходимо предусматривать их плавное утолщение.

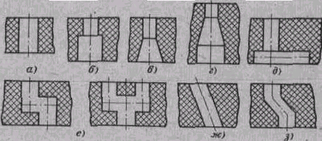

Рис. 3. Конфигурация сквозных отверстии.

а — цилиндрическое; б — ступенчатое, состоящее из двух цилин­дрических отверстий разного диаметра; б — ступенчатое: цилиндри­ческое переходит в коническое; г — ступенчатое, имеющее цилин-дрическо-конические уступы; д, е — отверстия с пересекающимися осями; лс — отверстие с наклонной осью; з — отверстие со смещен­ными и наклонной к вертикали осями.

Для устранения коробления, усадки и неровностей больших площадей, повышения жесткости и точности сопрягаемых элементов деталей применяют выступающие над поверхностями опорные плоскости в виде выступов, бобышек, буртиков. При конструировании опорных поверхностей их размеры необходимо ограничивать до минимума. Сплошные опорные поверхности заменяют опорами на три точки.

Накатку и рифление выполняют прямыми ребрами, параллельными направ­лению выталкивания детали из формы. На конических и цилиндрических поверх­ностях не допускаются винтовые или сетчатые рифления.

Рие. 4. Глу­хое ребро риф­ления.

Рис. 5. Конструкции рифлении

а—ребра рифления заподлицо с плоскостью изделия; 6 — ребра рифления ниже плоскости изделия.

Ширина ребер рифления должна быть не менее 0,3—0,5 мм, а высота возвышения над базовой поверх­ностью не должна превышать их ширины. При рифлении цилиндрической по­верхности или поверхности, имеющей съемный уклон, ребра рифления должны иметь съемные уклоны, превышающие уклон базовой поверхности. Наиболее целесообразно применять па цилиндрических и конических наружных поверх­ностях глухие ребра рифления (рис. 4). Для плоских Поверхностей применяют прямое (параллельное) и сетчатое рифление полукруглого или треугольного сечения. При сетчатом рифлении взаимное пересечение ребер должно быть в пре­делах 60—90°. Рифление плоских наружных поверхностей целесообразно выполнять так, чтобы ребра рифления были заподлицо с плоскостью изделия или несколько ниже (рис. 5). .
