Конфигурационные данные, записанные в конфигурационной памяти FPGA, могут быть считаны обратно для выполнения верификации. Наряду с этими данными возможно обратное считывание содержимого всех триггеров/защелок, LUTRAMs, BlockRAMs. Эта возможность используется для выполнения отладки проектов в реальном масштабе времени.
8. Характеристики микросхем семейства Virtex по постоянному току
В Табл. 14 приведены максимально допустимые значения параметров микросхем семейства Virtex по постоянному току.
Таблица 14. Диапазон максимально допустимых значений параметров микросхем семейства Virtex по постоянному току
Обозна-чение | Описание | Значение | Единица измерения | |
| | Напряжение питания ядра относительно GND | -0.5…3.0 | В | |
| | Напряжение питания выходных каскадов относительно GND | -0.5…4.0 | В | |
| | Входное опорное напряжение | -0.5…3.6 | В | |
| | Напряжение входного сиг-нала относительно GND | Используя | -0.5…3.6 | В |
| Не используя | -0.5…5.5 | В | ||
| | Напряжение, прикладываемое к 3-стабильному выходу | -0.5…5.5 | В | |
| | Максимальное время нарастания напряжения питания от 1 до 2.375 В | 50 | мс | |
| | Температура хранения (окружающей среды) | -65…+150 | °C | |
| | Максимальная температура припоя | +260 | °C | |
| | Максимальная рабочая температура контактов | +125 | °C | |
Внимание! Превышение максимальных значений ведет к повреждению кристалла.
В Табл. 15 приведены рекомендуемые значения параметров микросхем семейства Virtex по постоянному току.
Таблица 15. Рекомендуемые значения
Обозна-чение | Описание | Значения | Единица измерения | |
| min | max | |||
| | Напряжение питания ядра при | 2.5 - 5% | 2.5 + 5% | В |
| Напряжение питания ядра при | 2.5 – 5% | 2.5 + 5% | В | |
| | Напряжение питания выходных каскадов при | 1.4 | 3.6 | В |
| Напряжение питания выходных каскадов при | 1.4 | 3.6 | В | |
| | Время передачи входного сигнала | 250 | нс | |
9. Корпуса
В Табл. 16 приведены комбинации: кристалл Virtex — корпус, и число пользовательских выводов для каждой комбинации.
Таблица 16. Корпуса.
| Корпус | Максимальное число пользовательских контактов | ||||||||
| XCV50 | XCV100 | XCV150 | XCV200 | XCV300 | XCV400 | XCV600 | XCV800 | XCV1000 | |
| CS-144 | 94 | 94 | |||||||
| TQ-144 | 98 | 98 | |||||||
| PQ-240 | 166 | 166 | 166 | 166 | 166 | ||||
| HQ-240 | 166 | 166 | 166 | ||||||
| BG-256 | 180 | 180 | 180 | 180 | |||||
| BG-352 | 260 | 260 | 260 | ||||||
| BG-432 | 316 | 316 | 316 | 316 | |||||
| BG-560 | 404 | 404 | 404 | 404 | |||||
| FG-256 | 176 | 176 | 176 | 176 | |||||
| FG-456 | 260 | 284 | 312 | ||||||
| FG-676 | 404 | 444 | 444 | ||||||
| FG-680 | 512 | 512 | 512 | ||||||
10. Обозначение микросхем семейства Virtex

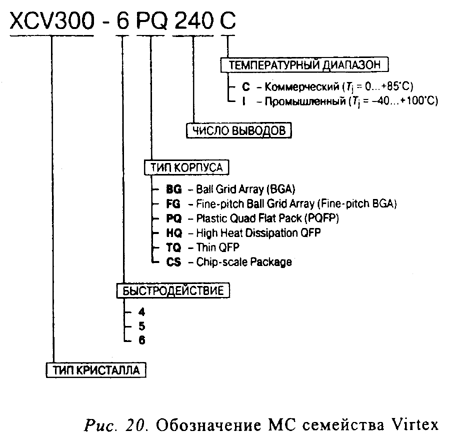

Способ обозначения микросхем семейства Virtex показан на Рис. 20.
