з) инерционность.

Существует 3 физических фактора, влияющих на инерционность: 1) время диффузии или дрейфа неравновесных носителей через базу  ; 2) время пролета через p-n переход _i ; 3) время перезарядки барьерной емкости p-n перехода, характеризующееся постоянной времени RС_бар .

Время диффузии носителей заряда через базу можно определить (аналогично времени пролета носителей заряда через базу транзистора) для бездрейфового:

t_прол = ,

и дрейфового:

t_прол =

_g 50 нс.

Время пролета через p-n переход:

_i = ,

где  - толщина p-n перехода, v_max – максимальная скорость дрейфа носителей заряда (v_max для кремния и германия равна 5*10⁶ см/c).

Толщина p-n перехода, зависящая от обратного напряжения и концентрации примесей в базе, обычно меньше 5 мкм, а значит _i=0.1 нс. RC_бар определяется барьерной емкостью p-n перехода, зависящей от напряжения и сопротивления базы фотодиода при малом сопротивлении нагрузки во внешней цепи. Величина RС_бар порядка нескольких наносекунд.

1.3.ПРАКТИЧЕСКАЯ ЧАСТЬ

Расчет КПД фотодиода.

КПД вычисляется по формуле:

,

где P_осв – мощность освещенности, I – сила тока , U – напряжение на фотодиоде.

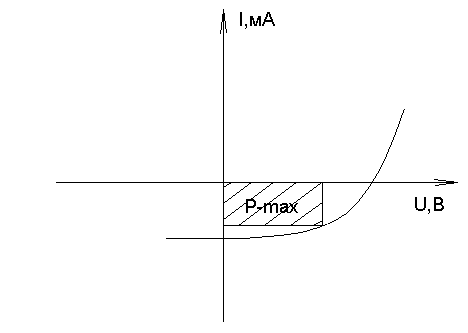

Максимальная мощность фотодиода соответствует максимальной площади данного прямоугольника.

Мощность Освещенности, МВт	Сила тока, мА	Напряжение, В	КПД, %
1	0.0464	0.24	1.1
3	0.1449	0.41	2
5	0.248	0.26	1.3
7	0.242	0.45	1.6

Среднее значение: 1.5%.

Вывод: коэффициент полезного действия фотодиода согласно полученным данным составил в среднем 1.5%.

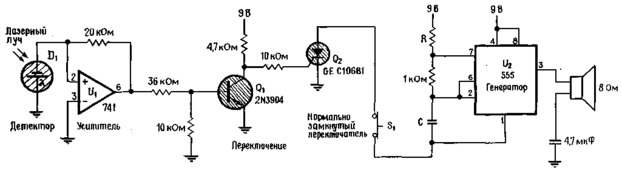

1.5 Принципиальная схема

1.6 ПРИМЕНЕНИЕ ФОТОДИОДА В ОПТОЭЛЕКТРОНИКЕ

Фотодиод является составным элементом во многих сложных оптоэлектронных устройствах. И поэтому он находит широкое применение.

а) оптоэлектронные интегральные микросхемы.

Фотодиод может обладать большим быстродействием, но его коэффициент усиления фототока не превышает единицы. Благодаря наличию оптической связи оптоэлектронные интегральные микросхемы обладают рядом существенных достоинств. Почти идеальная гальваническая развязка управляющих цепей при сохранении между ними сильной функциональной связи.

б) многоэлементные фотоприемники.

Эти приборы (сканистор, мишень кремникона, фотодиодная матрица с управлением на МОП-транзисторе, фоточувствительные приборы с зарядовой связью и другие) относятся к числу наиболее быстро развивающихся и прогрессирующих изделий электронной техники. Сочетая в себе успехи физики дискретных фотоприемников и новейшие технологические достижения больших интегральных схем, многоэлементные фотоприемники вооружают оптоэлектронику твердотельным «глазом», способным реагировать не только на яркостно-временные, но и на пространственные характеристики объекта, то есть воспринимать его полный зрительный образ.

Для успешного выполнения этих функций необходимо, чтобы число элементарных фоточувствительных ячеек в приборе было достаточно большим, поэтому кроме всех проблем дискретного фотоприемника (чувствительность, быстродействие, спектральная область) приходится решать и проблему считывания информации. Все многоэлементные фотоприемники представляют собой сканирующие системы, то есть устройства, позволяющие производить анализ исследуемого пространства путем последовательного его просмотра (поэлементного разложения).

Принцип восприятия образов этими системами сводится к следующему. Распределение яркости объекта наблюдения превращается в оптическое изображение и фокусируется на фоточувствительную поверхность. Здесь световая энергия переходит в электрическую, причем отклик каждого элемента (ток, заряд, напряжение) пропорционален его освещенности. Яркостная картина преобразуется в электрический рельеф. Схема сканирования производит периодический последовательный опрос каждого элемента и считывание содержащейся в нем информации. В конечном счете, на выходе устройства мы получаем последовательность видеоимпульсов, в которой закодирован воспринимаемый образ.

При создании многоэлементных фотоприемников стремятся обеспечить наилучшее выполнение ими функций преобразования и сканирования.

в) оптроны.

Оптроном называется такой оптоэлектронный прибор, в котором имеются источник и приемник излучения с тем или иным видом оптической и электрической связи между ними, конструктивно объединенные и помещенные в один корпус.

В электронной схеме оптрон выполняет функцию элемента связи, в одном из звеньев которого информация передается оптически. Это основное назначение оптрона. Если между компонентами оптрона создать электрически обратную связь, то оптрон может стать активным прибором, пригодным для усиления и генерации электрических и оптических сигналов.

Принципиальное отличие оптронов как элементов связи заключается в использовании для переноса информации электрически нейтральных фотонов, что обуславливает ряд достоинств оптронов, которые присущи и всем остальным оптоэлектронным приборам в целом. Хотя у оптронов есть, разумеется, и свои недостатки.

Оптронная техника базируется на достижениях в области физики и технологии излучателей и фотоприемников.

1. Фотодиод p-i-n типа

В кремниевом p-i-n –диоде , который является одним из наиболее распространенных фотодетекторов , толщина i-области составляет примерно 50 мкм , а слоя p+ -- всего 3 мкм . При освещении такого диода светом с длинной волны l= 0,9мкм ( от GaAs-излучателя ) x*=30 мкм и около 80% света поглощается в i- слое. Следовательно ,практически все фотоэлектроны и дырки возникают в i- слое ,и быстродействие диода определяется временем _I их пролета через i- слой . Дрейфовая скорость электронов в кремнии сначала растет с увеличением напряженности поля , а затем испытывает насыщение при U _d ≈≈5∙10⁶ см/с. В этихусловиях время пролета

_I =50∙10­­^­-4 см/5∙10⁶ см/с=10­­^­-9 с,

а время _д ,определяемое диффузией электронов из p-области или дырок из n-области (_д > _I ) , не играет существенной роли.

В общем случае следует учитывать еще одну составляющую _RC постоянной времени , связанную с сопротивлением R и емкостью C цепи . При малом сопротивлении нейтральных областей диода ,а также внешней цепи , при широком переходе (зарядовая емкость p-n- перехода C~d^-1 , а d~√U) имеет _RC < _I . Обнаружительная способность кремниевых фотодиодов достигает значения 1∙10¹³ см ∙Гц^1/2 ∙Вт ^-1 (λ=1 мкм , Т=300 К)

.

Ф

М

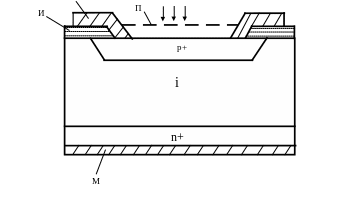

^{М-металлические контакты, И- изолятор(SiO2), П-просветляющее покрытие.}

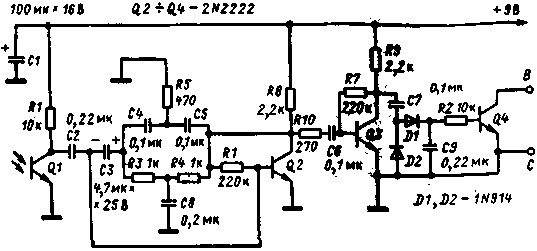

2.5 Принципиальная схема

2.6 Вывод: перспективы развития.

Важная особенность фотодиодов – высокое быстродействие. Они могут работать на частотах до нескольких миллио

нов герц. Фотодиоды обычно изготовляют из германия или кремния.

Фотодиод является потенциально широкополосным приемником. Этим и обуславливается его повсеместное применение.

В будущем крайне важно повышение рабочей температуры фотодиодов. Оценивая сегодняшнюю оптоэлектронику в целом, можно сказать, что она скорее «криогенная», чем «комнатная».

Будущее оптоэлектроники находится в прямой зависимости от прогресса фотодиодных структур. Оптическая электроника бурно развивается, разрабатываются новые типы фотоприемников, и наверняка уже скоро появятся фотодиоды на основе новых материалов с большей чувствительностью, повышенным быстродействием и с улучшенными характеристиками в целом.

3.1.ЛАВИННЫЕФОТОДИОДЫ НА ОСНОВЕ СВЕРХРЕШЕТКИ

InSb-InSbBi

Волгодонский институт ЮРГТУ (НПИ), г. Волгодонск, ул. Ленина 73/94, тел.: 25668

Анализ физических свойств гетеропереходов, проведенный нами для

гетероструктур InSbBi/InSb, показал, что причиной возможной деградации

частотных характеристик и добротности фотодетекторов с использованием этих

твердых растворов могут быть скачки в зонной структуре гетероперехода.

Эффективность гетероперехода со скачком потенциала в валентной зоне на

гетерогранице ∆Е пропорциональна exp ( ∆Е/kT), где

∆Е = Еg1 - Еg2 - ∆Е0

Захват носителей приводит к замедлению релаксации фототока с постоянной

времени τ ~ exp( ∆Е / kT) ≥ 10 нс, что существенно снижает быстродействие

фотоприемников. Значение ∆Е для гетероперехода InSb0.98Bi0.02/InSb составляет
