2.10. Устройство связи с объектом УСО.

К устройствам связи с объектом УСО относятся модули: модуль аналоговых сигналов МАС модуль аналоговых и дискретных сигналов МДА модуль дискретных сигналов МОД Технические характеристики модулей УСО:

1. Погрешность преобразования входных аналоговых сигналов постоянного тока в цифровой двоичный сигнал -0.3% от максимального значения выходного сигнала.

2. Основная погрешность преобразования цифровых двоичных сигналов в выходной аналоговый сигнал сигнал постоянного тока +:-0.5% от максимального значения выходного сигнала.

3) входные аналоговые сигналы

Табл. 1.5.

4)выходные аналоговые сигналы

Табл. 1.6.

5)дискретные входные сигналы

Табл. 1.7.

2.11. Организация внешних соединений.

Отдельные блоки изделия РЕМИКОНТ Р-130 имеют розетки штепсельных разьемов РП15 для выполнения соединения между собой и другими устройствами. Потребитель может все внешние цепи подключать непосредственно к этим разьемам . Такой вариант предполагает, что у

потребителя имеются собственные клемные сборки, к которым эти внешние устройства подключены. От этих сборок соединения ведутся монтажным проводами, которые припаиваются к вилкам разьемов РП-15. Если у потребителя такие клемные сборки отсутствуют или по условиям монтажа такие соединения недопустимы, используются специальные соеденители, входящие в состав комплекта РЕМИКОНТ Р 130. Межблочный соеденитель МБС применяется для связи приборных цепей блока контроллера с блоком питания. Соеденитель МБС представляет

собой отрезок кабеля, заканчивающийся с обеих сторон вилками разьема РП15.

Клемно-блочный соеденитель КБС-1 представляет собой отрезок кабеля, с одной стороны которого смонтирована вилка разьема РП-15-9 ,а на другой- одноразрядная клемная колодка на 8 клемм. КБС-1 используется для подключения цепей "под винт" к блокам ,имеющим разъем РП-15-9 (блок питания, усилители). Клемно-блочный соеденитель КБС-2 предназначен для подключения внешних устройств к дискретным выходам блока контроллера. КБС-2 представляет собой отрезок кабеля, с одной стороны которого смонтирована вилка разьема РП-15-9 ,а с другой - трехразрядную клемную колодку на 24 клеммы. Клемно-блочный соеденитель КБС-3 предназначен для подключения "под винт" внешних устройств к аналоговым входам-выходам блока контроллера БК-1.

Отличие от КБС-2 заключается в том, что на внутренней стороне клемных колодок распаяны нормирующие резисторы, с помощью которых унифицированные сигналы 0-5мА, 0(4)-20мА, 0-10В преобразуются в сигналы 0-2В. Колодка имеет поле перемычек "под винт", с помощью

которых задается диапазон входных сигналов*. Номиналы нормирующих резисторов, установленных в клемно-блочном соеденителе, аналогичны номиналам резисторов РН. Для диапазона 0-20 и 4-20 мА номинал входного резистора одинаков и рассчитан на сигнал 0-20 мА.

Настройка на диапазон 4-29 мА осуществляется пользователем программно.

2.12.Сигналы и параметры настройки

Не смотря на то ,что выходные сигналы блока контроллера могут лишь двух видов - аналоговые и дискретные, алгоблоки рассчитаны на обработку сигналов ,имеющих большее разнообразие. Это обеспечивается алгоритмами ,связанными с отсчетом реального времен (таймеры,

программные задатчики и т.п.) и со счетом числа событий(счетчики), а также тем ,что параметры настройки алгоритмов задаются с помощью сигналов на настроченных входах и имеют с точки зрения формата большое разнообразие.

Виды сигналов и параметров

Табл. 1.8.

* При контроле аналоговых сигналов в технических единицах разрешающая

способность индикации равна (Х100-Х0)/8191 ,но не лучше 0.001; здесь Х100 и Х0 - технические единицы, способствующие стопроцентному и нулевому значениям аналогового сигнала.

Аналоговые сигналы

Аналоговые сигналы формируются на выходах алгоритмов регулирования ,сумматоров, задатчиков, интеграторов и т.п. К аналоговым сигналам относятся параметры настройки, порог срабатывания нуль-органа, уровень ограничения и Т.П. Несмотря на то что входные и выходные сигналы меняются в диапазоне 0...100%, на выходе алгоблоков аналоговый сигнал может меняться в более широком диапазоне -199.9...199.9%. Это позволяет ,например складывать два числа ,каждое

из которых 90% и на выходе сумматора получать правленный результат.

Временные сигналы

Временные сигналы формируются на выходах таймеров, программных задатчиков,одновибраторов и т.п. алгоритмов. К временным сигналам относятся такие параметры настройки , как постоянные времени,протяженность участка, время выдержки и т.п.Конкретная размеренность задается двумя параметрами: диапазоном и масштабом.

Табл.1.9.

Численные сигналы

Численные сигналы - сигналы на выходах счетчиков и других алгоритмов, работа которых связанна со счетом событий. Числовыми могут быть и параметры настройки, например: число может задать граничное значение сигнала на выходе счетчика, номер этапа к которому

должна перейти логическая программа.

Дискретные сигналы

Дискретные сигналы обычно обрабатываются логическими алгоритмами и алгоритмами связанными с переключением сигналов. Дискретными могут быть и параметры настройки. Например, дискретные сигналы в алгоритме задания определяют, должна ли выполняться статическая балансировка.

Масштабный коэффициент

Масштабный коэффициент - это параметр настройки ряда алгоритмов, где требуется маштабирование, Этот коэффициент используется в алгоритмах аналогового ввода и вывода, в алгоритме суммирования с масштабиророванием и т.п.

Коэффициент пропорциональности

Коэффициент пропорциональности применяется в основном в алгоритмах регулирования в качестве параметра настройки.

Скорость изменения аналоговых сигналов

Скорость изменения аналоговых сигналов - это параметр настройки , задающий , например, скорость изменения сигнала при динамической балансировки или ограничении скорости в алгоритме "Ограничение скорости".

3. Функциональные возможности.

Регулирующий контроллер РЕМИКОНТ Р-130 является программируемым устройством. При подготовке к работе в нем программным путем создается структура, которая описывает информационную организацию контроллера и характеризует его как звено системы управления,

получившая название виртуальной - т.е. не существующая как физическое тело. Эта виртуальная структура реализуется с помощью как аппаратных , так и программных средств.

3.1. Виртуальная структура.

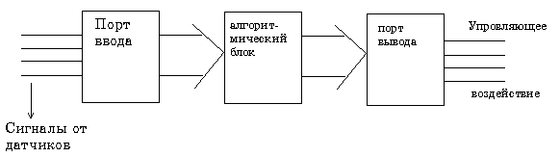

Основным преимуществом микропроцессорных средств автоматического управления и регулирования является программируемость. Микропроцессорный контроллер по сути является миниатюрной электронной вычислительной масшиной(ЭВМ),решающей конкретную задачу. Как и ЭВМ контроллер имеет порты ввода и вывода информации и арифметическо-логическое устройство

(алгоритмические блоки) для ее обработки. При подготовке контроллера к работе в него вводится программа в которой определяются порты ввода - вывода информации , а также алгоритм его обработки. Таким образом, как бы создается структурная схема .

Рис.1.1.

Особенность заключается в том, что эта схема существует не в физическом смысле (в реальности), а на уровне программы, такие структурные схемы получили название

виртуальных-кажущихся. Для того чтобы изменить структуру ничего не надо отключать , переключать. Достаточно ввести новую программу с новой структурной связью и алгоритмом

обработки.

Виртуальная структура.

Виртуальная (кажущаяся) структура описывает информационную организацию контроллера и характеризует его как звено системы управления. Часть виртуальной структуры реализуется с помощью аппаратных средств, а часть - программно. Все программное обеспечение виртуальной структуры хранится в ПЗУ и пользавателю недоступно, независимо от реализации элементов виртуальной структуры.

Элементы виртуальной структуры.

1. Аппаратура ввода-вывода информации.

2. Аппаратура оперативного управления и портом.

3. Аппаратура интерфейсного канала.

4. Алгоритмические блоки.

5. Библиотека алгоритмов.

Аппаратура ввода-вывода информации.

Контроллер предназначен для обработки сигналов двух видов:
