Перед разгрузкой камера должна быть проветрена в течение 10 мин, клапан для входа горячих газов плотно закрыт, а клапан для выхода отработанных газов полностью открыт. По окончании загрузки двери камер следует плотно закрыть с помощью зажимов.
При включении камер на сушку необходимо соблюдать заданные сроки сушки и установленные параметры теплоносителя: температуру и количество поступающего в камеры теплоносителя, влажность отработанного теплоносителя.
В процессе разгрузки камер необходимо контролировать качество получаемых изделий и по результатам контрольного осмотра, выявлять и устранять причины появления брака.
СУШКА В ТУННЕЛЬНЫХ СУШИЛКАХ
Для сушки кирпича и керамических камней широко распространены противоточные туннельные сушилки с горизонтально-продольным направлением теплоносителя. Такие сушилки относятся к сушилкам непрерывного действия.
Конструкция противоточных туннельных сушилок

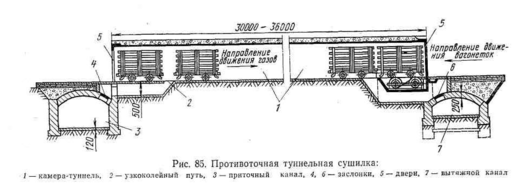

Каждый туннель противоточной сушилки (рис. 85) представляет собой камеру 1 длиной 30—36 м, высотой 1,4—1,7 м, шириной 1,15— 1,40 м. В туннеле расположен узкоколейный рельсовый путь 2 для передвижения вагонеток с кирпичом-сырцом. На концах туннелей сделаны одно- или двухстворчатые двери 5. Двери делают также одностворчатыми, наклонными, механически открывающимися.
Туннельные противоточные сушилки просты по устройству и конструктивно различаются лишь схемами подвода и отвода теплоносителя, которые бывают нижними или верхними; либо подвод нижний, а отвод верхний, или наоборот; сосредоточенный из одного отверстия или распределенный через ряд отверстий.
Теплоноситель подводят и отводят через отверстия, расположенные в конце туннеля со стороны выгрузки кирпича-сырца, а отбирают его — в противоположном конце туннеля со стороны загрузки вагонеток с кирпичом-сырцом.
На рис. 85 показана сушилка с сосредоточенным нижним подводом и отводом теплоносителя.
Горячий воздух поступает из подводящего приточного канала 3 при открытом положении заслонки 4 и отводится с противоположного конца при открытой заслонке 6 в вытяжной канал 7, ведущий
к отсасывающему вентилятору. Поезд сушильных вагонеток периодически перемещается- в туннеле в направлении, противоположном направлению движения теплоносителя, поэтому сушилка называется противоточной.
Туннели объединяют в блоки по 10—20 туннелей. В каждом блоке установлены приточный и вытяжной вентиляторы. Вдоль фронта туннелей на их выгрузочных и загрузочных сторонах расположены приточные и вытяжные каналы. Их делают постоянного или переменного сечения.
Кроме основных каналов для подвода и отвода теплоносителя, противоточные туннельные сушилки иногда имеют каналы для подачи в определенную зону туннеля или в смесительную камеру рециркулируемого отработанного теплоносителя.
По схеме, показанной на рис. 86, туннельные камеры объединены в два блока 1 тл 2, каждый блок имеет вытяжной канал 3, вытяжной вентилятор 4, приточный канал 6, приточный вентилятор 7, смесительную камеру 8. При рециркуляции одни блоки камер объединены каналом 5, через который в них поступает отработанный теплоноситель.

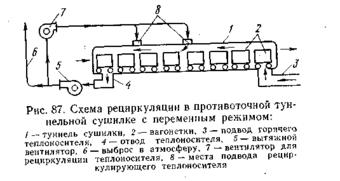

Схема рециркуляции может быть иная. На рис. 87 показана схема рециркуляции в противоточной сушилке с переменным режимом сушки по длине туннеля с разделением зон усадки и досушки.
В наиболее ответственную зону сушки, где возможна усадка материала, подводят сверху рециркулирующий теплоноситель с высокой влажностью. Образуя смесь с основным теплоносителем, поступающим в эту зону, он создает условия для безопасной допускаемой скорости сушки.
В зависимости от чувствительности к сушке изделий и критической их влажности, т. е. конца усадки, зону с рециркулирующий теплоносителем увеличивают на Уз—Уг длины туннеля. Относительная влажность теплоносителя в самом начале зоны усадки поддерживается на уровне 85—90%, а в конце зоны усадки — 70—75% при температуре на выходе до 30—45° С.
В зоне досушки устанавливают режим, создающий высокую интенсивность сушки за счет повышения температуры теплоносителя на выходе в туннель до 110—140° С.
П
ри этом средние скорости агента сушки в живом сечении туннеля повышаются, особенно в зоне усадки, что требует увеличения мощности вентиляторов.
Туннельные сушилки загружают и выгружают путем заталкивания вагонеток со свежесформованным кирпичом-сырцом при передвижении всего поезда вагонеток и выталкивании вагонеток с высохшим кирпичом-сырцом с противоположного конца туннеля.
Туннельные сушилки отличаются от камерных рядом преимуществ. Сушка в них идет при установившемся режиме, без регулирования; создаются более благоприятные условия для сушки — свежесформованный кирпич-сырец попадает в среду влажного с небольшой температурой теплоносителя. По мере высыхания сырца и продвижения вагонеток к выгрузочному концу кирпич-сырец встречает теплоноситель с более высокой температурой и менее насыщенный влагой, что снижает неравномерность сушки. Сроки сушки в туннельных сушилках меньше.
Однако это достигается лишь при условии правильного подбора температуры, влажности, скорости и количества теплоносителя, а также наиболее рациональной укладки высушиваемых изделий на вагонетках.
В туннельных сушилках кирпич-сырец сушат за 12—50 ч при температуре теплоносителя 50—80° С, температуре отработанного теплоносителя 25—40° С и расходе теплоносителя на один туннель 3000—1000 л3/ч.
В противоточных сушилках причинами неравномерной сушки изделий по поперечному сечению туннелей являются следующие:
наличие в поперечном сечении туннелей не заполненных кирпичом-сырцом пространств — подвагонеточного, пристеночного и подпотолочного;
неодинаковая температура теплоносителя по высоте туннеля — обычно вверху более высокая температура, а внизу — более низкая.
Между вагонетками получаются не заполненные кирпичом-сырцом пространства, которые являются причиной неравномерной сушки по длине вагонеток.
На верхних полках (рамках) кирпич-сырец высыхает быстрее, а на нижних медленнее. Кирпич-сырец, расположенный в конце вагонетки (по направлению движения теплоносителя), высыхает хуже, чем тот, который находится в начале вагонетки.
В середине поперечного сечения вагонетки кирпич-сырец высыхает медленнее и хуже, чем кирпич-сырец, расположенный по периметру.
Для выравнивания степени сушки на нижние полки часто устанавливают изделия с большими зазорами между ними, чем на верхних полках. Иногда в средней части поперечного сечения вагонетки делают большие зазоры между кирпичом-сырцом.
Однако эти меры все же не устраняют основного недостатка прямоточных сушилок с горизонтальным движением теплоносителя — его расслоения. Для уменьшения расслаиваемости теплоносителя применяют сушку при больших объемах теплоносителя с пониженной температурой и более высокой влажностью.
Эксплуатация туннельных сушилок
Требования, предъявляемые при эксплуатации к туннельным сушилкам, во многом аналогичны требованиям по содержанию камерных сушилок.
При эксплуатации туннельных сушилок также необходимо следить за тем, чтобы стены, перекрытия, рельсовые пути, двери были · исправны.
Загружать и выгружать вагонетки из туннелей следует возможно быстрее, соблюдая установленный график периодичности загрузки и выгрузки.
Во избежание поломки дверей на выгрузочной стороне необходимо до загрузки открыть дверь с противоположного конца или выкатить из туннеля вагонетку с высушенным кирпичом-сырцом. Чтобы устранить порчу дверей, надлежит открывать их полностью и закреплять в этом положении.
В каждом блоке туннелей, обслуживаемых одним вентилятором, на загрузочной стороне следует открывать одновременно не более одного туннеля.
В течение каждой смены 2—3 раза необходимо проверять температуру и скорость теплоносителя в центральном подводящем канале, температуру и скорость теплоносителя, поступающего в те или иные туннели, разрежение в туннелях и давление после нагнетающего вентилятора, а также влажность сырца после его выгрузки из сушилок.
Следует систематически проверять качество выгружаемого сырца из сушилки с тем, чтобы можно было своевременно устранять причины, вызывающие брак.
Использованная литература:
1. Кашкаев И.Я Шейнман Е.Ш. Производство глиняного кирпича. Изд. 2-е, испр. и доп. М., «Высш. школа», 1974. 288 с, с ил.
