Между двумя поршнями заливается раствор, после чего производится выстрел посредством компрессора. При этом наносится слой раствора от 2 до 4 мм. Нанесение цементно-песчаного покрытия (ЦПП) производится в несколько слоев для достижения необходимой толщины покрытия.

Рисунок 1. Схема нанесения покрытия поршнями.

Рисунок 2. Труба после очисткии и после покрытия поршнями.

1. Нанесение покрытия центробежным набрызгом применяется для труб диаметром более 300 мм. Цементно-песчаное покрытие наносится центробежным методом с помощью пневматической или электрической метательной головки облицовочного агрегата.

Работы при этом производятся из существующих камер или котлованов размером 1,5 – 2 метра. Восстановлению подлежат только прямые участки, длиной не более 120 метров. Для нанесения покрытия используется специализированная техника и оборудование. Данный метод хорошо известен и применяется в мире уже несколько десятилетий.[3]

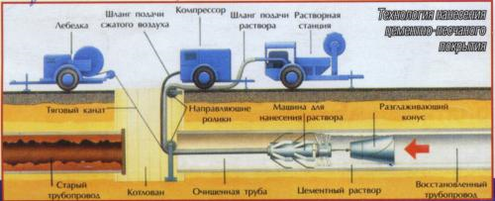

Рисунок 3.Схемы нанесения покрытия центробежным набрызгом.

Принцип центробежного метода нанесения заключается в следующем:

Агрегат протаскивают внутри трубопровода с помощью троса и лебедки. На уже очищенный участок трубопровода наносится цементно-песчаное покрытие. После установки на конце санируемого участка трубопровода разбрызгивающего устройства при помощи лебёдки облицовочная головка протягивается с постоянной скоростью в обратном направление. Нанесение раствора происходит при помощи разбрызгивающей головки с электрическим или пневматическим приводом. Одновременно покрытие разглаживается специальным конусом (расправляющий клапан), толщина наносимого слоя раствора зависит от диаметра трубы и колеблется в пределах от 3 до 12 – 16 мм. По окончании работ проводится контрольный осмотр трубопровода, имеющий целью убедится в качественном нанесении покрытия. Длина санируемого участка зависит от диаметра и конфигурации трубопровода и может достигать 240 м.[6]

Рисунок 4. Рисунок 5.

Центробежная головка в сборе. Покрытие нанесённое центробежным набрызгом.

1. Нанесения ЦПП методом центрифугирования

Суть метода состоит в том, что в предварительно очищенный механическим способом участок трубопровода вводится разбрызгивающее устройство, которое протягивается через трубопровод при помощи лебедки. В устройство равномерно подается цементно-песчаная смесь и посредством вращения головки устройства набрызгивается на стенки старого трубопровода.

Такая операция может быть проведена несколько раз для достижения требуемой толщины стенки. Максимальная длина участка составляет около

250 м и ограничивается только длиной рабочих тросов и рукавов подачи воздуха и раствора. Наличие в трубопроводе углов поворота более 11°, опусков, подъемов делает невозможным прохождение рабочего органа и устройств прочистки. В данном случае необходимо дополнительное вскрытие трубопровода, что является недостатком указанного метода.[2]

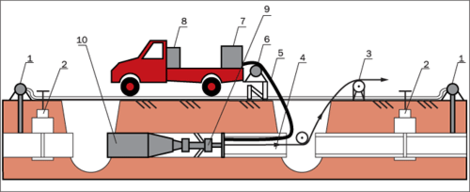

Рисунок 6. Схема на трубопроводы малого диаметра

1 – насос для временного отвода сточной жидкости; 2 – временный запорный орган (задвижка); 3 – лебедка; 4 – подлежащий обработке трубопровод; 5 – трубопровод транспортировки раствора; 6 – дозировочный насос для цементного раствора; 7 – емкость для цементного раствора; 8 – электрошкаф; 9 – разбрызгивающее устройство; 10 – обработанный участок трубы.

По окончании производства работ металлический трубопровод принимает многослойную конструкцию, внутренняя поверхность которого выполнена из гладкого тонкостенного бетона. Контроль за процессом нанесения оболочек состоит в измерении толщины защитного слоя и проверки качества шлифования.

3.Очистка трубопроводов

Перед нанесением цементно-песчаного покрытия проводится очистка внутренней поверхности трубы с помощью специальных скребковых устройств.

Технологии очистки:

• Механическая очистка.

• Очистка под высоким давлением.

• Гидравлическая очистка.

Механическая очистка

Механические аппараты, использующие спираль или штанги, применяются чаще всего для аварийной и профилактической прочистки сетей, и перед телеинспекцией.

Для подготовки трубопроводов к санации применяются протаскиваемые лебедкой скребки и щетки соответствующего диаметра. Достоинствами этого способа очистки являются:

• минимальный объем подготовительных работ,

• экологическая чистота и невысокая стоимость оборудования.

Существует ряд засоров, с которыми быстро и эффективно можно справиться только этим методом, например корни деревьев.

Механическая очистка проводится специальными приспособлениями

• «ерши»

• резиновые пыжи

Осуществляется ручным способом для труб диаметром более 600 мм.

Щётки или «ерши» с металлическими или резиновыми вставками при помощи лебёдки протягиваются через трубопровод до полной её очистки и уничтожают инкрустацию и отложения. Приспособления, последовательно соединённые с пыжами, транспортируются от одного конца трубы и принимаются на другом. Для осушения трубопровода при санации через трубу протягивается поролоновый пыж, главным образом при помощи компрессора, нагнетающего воздух с одной стороны трубопровода.[4]

Рис 7. Скребок для механической очистки.

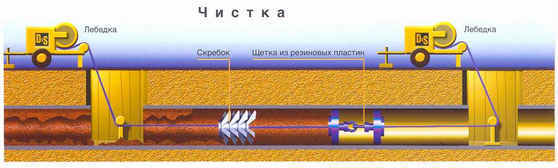

Рисунок 8. Схема механической очистки трубопровода.

4.Технологические особенности санации

Работы по нанесению ЦПП включают проведение подготовительных технических мероприятий, в том числе, подготовку и приготовление компонентов смеси.

Подготовительные работы заключаются в проведении следующих операций:

• раскопка двух котлованов (стартовый и финишный) с вырезкой лазов (при необходимости) или использованием существующих колодцев со снятием фасонных частей, гидрантов и пр. Технологические операции должны заканчиваться обязательным водоотливом (откачкой воды из трубопровода);

• диагностика технического состояния трубопровода;

• определение протяженности технологических захваток (диктуется длинами стандартных рабочих тросов и рукавов, техническими характеристиками растворонасоса);

• очистка поверхности трубопровода.

В случае непреодолимых для прохождения прочистными снарядами и облицовочными агрегатами препятствий (вертикальные подъемы и опуски, местные углы поворота трассы в плане и по вертикали и другие препятствия, в том числе свищевые клинья, болты и т.д.) необходимо дополнительное вскрытие трубопроводов (устройство лазов) независимо от расположения колодцев в пределах установленной ранее технологической захватки и замена их предварительно облицованными элементам, в том числе фасонными частями.

Нанесение защитных покрытий в труднодоступных местах производится вручную на месте или в стационарных условиях с последующей перекладкой труб.

Нанесенные цементно-песчаные покрытия должны соответствовать следующим основным требованиям:

• покрытие должно быть сплошным, поверхность заглаженной (допускаются борозды или гребни с отклонением по глубине до 1,0 мм при выполнении требований по толщине слоя);

• набор прочности ЦПП до 70% должен проходить при температуре покрытия +5….+30ºС, влажности 90….100%;

• покрытие на любом участке санированного трубопровода должно иметь среднюю плотность не менее 2200 кг/м³ и прочность на сжатие в возрасте 3 сут. – 30 МПа (70% R28), 7 сут. – 35 МПа (80% R28), и 28 сут. – 45 МПа (100% R28 по ГОСТ 26633-91 и СНиП 82-02-95).

Непосредственно после санации трубопровода должны производится маркировка и регистрация выполненных работ по ТУ, согласованным с заказчиком (эксплуатирующей организацией) в установленном порядке.

После маркировки для равномерного схватывания цемента по всей длине трубопровода он должен подвергаться гермитизации в пределах захватки путем плотной заделки обоих мест вскрытия полиэтиленовой пленкой. Перед сдачей санированного трубопровода в эксплуатацию производится его промывка и дезинфекция.

Следует отметить, что минимальная толщина защитного слоя определяется минимальным диаметром и материалом труб, а требуемая – возрастом труб, толщиной ее стенок и физическим состоянием (износом и повреждениями). Выбранная толщина защитного слоя достигается определенной скоростью передвижения агрегата (метательной головки) в трубе при постоянных значениях производительности насоса, подающего цементный раствор, и скоростью вращения метательной головки.[7]

Контроль качества.

Контроль качества санации состоит из контроля качества внутренней защитной изоляции и проведения приемо-сдаточных испытаний.

Контроль качества включает в себя:

• визуальный осмотр (при диаметре трубопровода более 900 мм) и телеинспекцию с помощью видеокамер (при диаметре менее 800 мм). Данный осмотр позволяет выделить усадочные трещины, отслоения облицовки, вздутие, пустоты и прочие дефекты, подлежащие ликвидации ручным или механизированным способом с повторным нанесением покрытия;

• измерение толщины защитного слоя путем использования механического способа – прокол специальным щупом неотвердевшего покрытия или ультрозвуковых и электромагнитных толщиномеров;

• измерение механической прочности покрытия (через 72 ч после нанесения раствора); прочность образца (кубика) на сжатие (или на изгиб) должна составлять не менее 22,5 МПа. Проверка прочностных свойств должна производится как минимум однократно при каждом нанесении покрытия;

• гидравлические испытания, т.е. натурные измерения расходов воды и давлений (в том числе, для определения истинного значения коэффициента гидравлического трения).[7]

5.Телеинспекция

Работы по санации и восстановлению трубопроводов независимо от применяемого метода в обязательном порядке должны предваряться комплексному диагностическому инспекционному контролю трубопровода и его эффективной прочистке. Проведение данных работ является неотъемлемой частью технологии санации. Контроль проводится до и после санации (для оценки качества работ). Внутренняя инспекция с целью диагностики состояния водопроводных трубопроводов большого диаметра предусматривает визуальный контроль, а малых диаметров – телеконтроль специальными роботами. Предварительный телевизионный контроль внутренней поверхности трубопровода позволяет точно определить объем работ и выявить дефекты трубопровода.

Роботы представляют собой перемещающиеся внутри трубопровода транспортные модули на колесном ходу или салазках, на которых располагается телекамера, а также ремонтные головки (например, заделочная, или бандажная). Управляются роботы по кабелю длиной до 150 м. аппаратура управления и пост оператора находятся в специальном микроавтобусе. Здесь же располагаются кабельный барабан, подъемники, устройства очистки и связи, генератор, бортовой компьютер, видеосистема и прочее оборудование. Робот полностью герметичен и способен работать в частично заполненных водой трубопроводах, что дает ему преимущества перед другими средствами диагностики.

Инспекция трубопроводов осуществляется цветной телекамерой с высокой разрешающей способностью, которая дает богатую информацию о состоянии сети. Телекамера способна обнаружить даже небольшие трещины и течи, засоры и посторонние предметы, определить точное местоположение и характер дефекта, состояние трубопровода вокруг дефекта. Видеосъемка может производиться круглосуточно и независимо от погодных условий.
