Реферат

по дисциплине: "Холодильная техника и технология"

на тему: "Холодильники абсорбционного типа"

Белгород 2009

1. Общие сведения

Бытовые холодильники абсорбционного типа предназначены для кратковременного хранения скоропортящихся пищевых продуктов и получения пищевого льда.

Отечественная промышленность выпускает абсорбционные холодильники объемом от 30 до 200 дм3 (л) и потребляемой мощностью от 75 до 200 Вт (табл. 1.).

Таблица 1. Технические характеристики холодильников абсорбционного типа

Таблица 1. (продолжение)

Особенностью холодильников абсорбционного типа является бесшумность работы, отсутствие запорных вентилей и движущихся частей, что увеличивает его долговечность.

Однако по сравнению с компрессионными холодильниками абсорбционные имеют ряд недостатков. Поскольку нагреватель постоянно или циклично включен в электросеть, эксплуатация абсорбционного электрохолодильника обходится дороже компрессионного, включающегося в сеть периодически.

Производительность абсорбционных холодильников значительно ниже компрессионных, процесс охлаждения и получения низкой (минусовой) температуры в абсорбционных холодильниках протекает значительно медленнее и достигаемая температура значительно дольше, чем в компрессионных холодильниках.

В последнее время разработаны новые модели абсорбционных холодильников с агрегатом, который создает более низкие температуры в низкотемпературном отделении. Так, в низкотемпературном отделении холодильника «Кристалл‑9» температура минус 18 °С.

Свое название холодильники абсорбционного типа получили от происходящего в них процесса абсорбции, т.е. поглощения жидким или твердым поглотителем паров хладагента, образующихся в испарителе. Хладагентом служит аммиак. Пары аммиака поглощаются водой с образованием при этом водоаммиачного раствора.

Аммиак (NНз) – бесцветный газ с очень резким характерным запахом, легко растворятся в воде. Раствор имеет щелочную реакцию, на этом основан весьма простой способ обнаружения утечки из системы хладоагрегата газообразного аммиака: посинение смоченной водой лакмусовой бумажки в парах, содержащих аммиак.

Компонентами раствора для заполнения холодильного агрегата являются: хладагент – аммиак, абсорбент – бидистиллят воды, ингибитор – двухромовокислый натрий, инертный газ – водород. Количество водоаммиачного раствора для заполнения холодильного агрегата составляет 350–750 см³, концентрация аммиака в водоаммиачном растворе 4–36% (по массе).

Агрегат наполнен водоаммиачным раствором и водородом под давлением 1,47–1,96 МПа. Водород инертен и не вступает в химическую реакцию с аммиаком.

Назначение водорода – создание противодавления аммиачному пару. Водород подается в конденсатор с меньшим давлением, чем давление аммиачного пара до его конденсации.

Для предохранения внутренней поверхности труб холодильного агрегата от коррозии в раствор вводят хромат натрия (Na₂ CrO₄) в количестве примерно 2% массы заряда. Водоаммиачный раствор приготовляют, смешивая аммиак с дистиллированной водой двойной перегонки.

Холодильный агрегат расположен на задней стенке холодильного шкафа, испаритель – внутри холодильной камеры.

Холодопроизводительность агрегата абсорбционно-диффузионного типа 20–30 ккал/ч.

2. Холодильный агрегат

Холодильный агрегат абсорбционно-диффузионного действия изготовлен из бесшовных труб, соединенных газовой сваркой. Основные узлы агрегата:

• генератор – выработка аммиачного пара и подъем слабого раствора на высоту слива в абсорбер;

• конденсатор – конденсация паров аммиака;

• испаритель – испарение жидкого аммиака с образованием холода;

• абсорбер – поглощение пара аммиака водоаммиачным раствором (процесс абсорбции);

• электронагреватель – нагрев водоаммиачного раствора в генераторе.

Принцип работы холодильного агрегата абсорбционного типа заключается в следующем. Концентрированный раствор постоянно нагревается в кипятильнике 1 (рис. 1.) до температуры кипения каким-либо источником тепла (электрическим, газовым и т.д.).

Рис. 1. Схема холодильного агрегата абсорбционного типа:

1 – кипятильник: 2 – дефлегматор: 3 – конденсатор: 4 – испаритель; 5 – абсорбер

Так как температура кипения хладагента значительно ниже температуры кипения растворителя абсорбента), то в процессе выпаривания концентрированного раствора из кипятильника выходят концентрированные пары хладагента с небольшим количеством растворителя. На пути движения к конденсатору концентрированные пары хладагента проходят специальный теплообменный аппарат (дефлегматор 2), в котором происходит частичная конденсация концентрированных паров. При этом образовавшийся конденсат стекает в слабый раствор, входящий из кипятильника, а более концентрированные пары хладагента поступают в конденсатор 3. Высококонцентрированный жидкий хладагент из конденсатора поступает в испаритель 4, где он закипает при отрицательной температуре, отбирая тепло из холодильной камеры. Слабый раствор из кипятильника поступает в абсорбер 5 и охлаждается окружающей средой до температуры начала абсорбции. Выходящие из испарителя пары хладагента также поступают в абсорбер навстречу движущемуся охлажденному слабому раствору. В абсорбере происходит процесс поглощения (абсорбции) паров хладагента слабым раствором. При этом выделяется некоторое количество теплоты абсорбции (смешения) в окружающую среду Образовавшийся в абсорбере концентрированный раствор термонасосом передается в кипятильник.

Циркуляция раствора и хладагента осуществляется непрерывно, пока работают кипятильник и термонасос, обогреваемые одним источником тепла. Таким образом, в абсорбционном холодильном агрегате непрерывного действия роль всасывающей части механического компрессора выполняется абсорбером, а нагнетательной – термонасосом.

Для повышения эффективности холодильного цикла абсорбционной холодильной машины используют также теплообменники жидкостные и паровые, которые сокращают непроизводительные потери тепла.

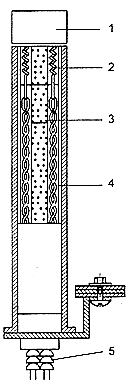

Рис. 2. Электронагреватель:

а – устройство: 1 – металлическая гильза; 2 – нихромовая спираль; 3 – песок; 4 – втулка спирали; 5 – фарфоровые бусы;

б – схема включения

Электронагреватель холодильного агрегата изготовлен из нихромовой проволоки сплава Х20Н80‑Н‑1–0.25, 0 0,25, завитой в спираль 2 (рис. 2, а) с нанизанными на нее фарфоровыми втулками 4. Спираль вставлена в металлическую гильзу 1, изготовленную из трубы. Свободное пространство между втулками спирали и внутренней поверхностью гильзы заполнено песком 3. Длина гильзы 200–250 мм, диаметр 20–25 мм. С одной стороны гильза наглухо закрыта. В открытую часть гильзы вложен нагревательный элемент, располагающийся на участке длиной 150 мм, от краев гильзы он находится на расстоянии 5 мм. Через колпачок с отверстиями концы спирали, изолированные фарфоровыми бусами 5, выведены из металлической гильзы. Концы спирали присоединяются к переключателю мощности или к терморегулятору.

В зависимости от объема холодильника электронагреватели различаются до мощности, количеству ступеней – 1,2 или 3 (рис. 2, б), а также по напряжению. Так, одноступенчатый электронагреватель холодильника «Кристалл‑4» имеет мощность 125 Вт; двухступенчатый электронагреватель в двухкамерном холодильнике «Кристалл‑9» имеет две ступени мощностей – 200 и 70 Вт. В холодильниках старых моделей устанавливались двух – и трехсекционные нагреватели, рассчитанные соответственно на два или три, переключения мощности.

Система регулирования температуры в абсорбционных холодильниках может быть ручной и автоматической. В первом случае, когда электронагреватель рассчитан на несколько ступеней мощности, регулировка температуры производится самим владельцем путем включения нагревателя на большую или меньшую мощность, а в газовых холодильниках – ручкой регулятора расхода газа.

В холодильниках новых моделей применяется прерывистый (цикличный) режим работы с постоянной мощностью электронагревателя. Благодаря использованию инерционной способности холодильного цикла удалось существенно снизить суточный расход электроэнергии и повысить срок службы электронагревателя. В электрическую цепь холодильника включен терморегулятор, отключающий электронагреватель при достижении в камере заданной температуры. Естественно, что при такой цикличной работе холодильного агрегата температура в камере постоянной быть не может и определенный средний уровень ее может поддерживаться только средствами автоматики.

В холодильниках применяют терморегуляторы АРТ‑2А или Т‑110 (Т‑120) разных модификаций с соответствующей настройкой температурной характеристики.
