Рис. 34 Универсальный стрелочный индикатор. Universal Micro Touch
Рис. 35. Измеритель высоты. Hight Presetter
Нет необходимости в пробном резании!
Длина инструмента может быть измерена очень быстро и с высокой точностью без повреждения рабочей кромки сверла, фрезы или резца.
Надежное закрепление измерителя на магнитном основании (700Н) делает возможным измерение в ручном режиме на вертикальных и горизонтальных обрабатывающих центрах, а также на токарных станках.
Магнит в основании может быть отключен для безопасного перемещения Измерителя высоты.
Рис.36.Примеры использования Измерителя высоты.
Рис.37.Прибор для измерения инструмента. Tool Presetter.
Micro Tool Presetter, модели NMP-40N и NMP-50N.
Улучшение точности измерений благодаря использованию NIKKEN специальных подшипников.
Простое управление: быстрое измерение размера с точностью 0,001 мм, простой механизм.
Различные функции: выбор измерения диаметра/радиуса на дисплее, установка нуля, измерения в мм/дюймах, удержание в памяти, ввод значений для предустановки, дисплей для минимальных/максимальных значений измерения, проверка допуска и т.д.
| Параметр | NMP-40N | NMP-50N | |||
| Диапазон измерений | Х (D) | D= 0 - 200 мм L= 0 - 300 мм | D= 0 - 300 мм L= 0 - 400 мм | ||
| Точность измерений | Ось X | 0,01/0,001 мм избирательно (диаметр) | |||
| Шпиндель | ISO 40 | ISO 50 | |||
| Питание | Батарейка CR2032 (2 шт) | ||||
| Вес, кг (Размеры, мм) | 21 кг (760х480х300) | 35 кг (950х580х390) | |||
Рис.38.Жидкокристаллический дисплей.
Рис.39.Tool Presetter
Tool Presetter, модели NTP300, NTP400, NTP500.
Прибор для измерения инструмента с полным набором функций обеспечит увеличение производительности работы для высокопроизводительного дорогого обрабатывающего центра.
Быстрое перемещение обеспечивается двумя двигателями.
Пневматическое устройство закрепления инструмента гарантирует надежное измерение и высокую точность.
Высокоточная шкала по обеим осям.
| Параметр | NTP300XZ-50(40) | NTP400XZ-50(40) | NTP500XZ-50(40) | ||||
| Диапазон измерений | Х (D) | D= 0 - 300 мм | D= 0 - 400 мм | D= 0 - 500 мм | |||
| Точность измерений | Ось X | 0,002 мм (диаметр) или 0,001 мм (радиус) | |||||
| Шпиндель | BT30/40/50 или IT40/50 | ||||||
| Питание | 100 В; 0,5 кВА | 220В; 1,2 кВА | |||||
| Вес, кг (Размеры, мм) | 300 кг | 400 кг | 700 кг | ||||
Рис.40.Цифровой дисплей.
ОПРАВКИ С ПОДАЧЕЙ СОЖ
Японская компания NIKKEN выпускает два вида оправок с подачей СОЖ: со сквозной подачей через оправку и с подачей СОЖ через фланец.
Рис.41.оправка NIKKEN со сквозной подачей СОЖ
Рис.42.оправка NIKKEN с подачей СОЖ через фланец
Оправки NIKKEN могут использоваться при подаче СОЖ под высоким давлением (до 7 МПа). Они используются в стандартных сверлильных патронах, фрезерных патронах, а также в оригинальных патронах NIKKEN: SLIM CHUCK, MINI-MINI CHUCK, DREAM-CUT HOLDER.
Фрезерный патрон NIKKEN с подачей СОЖ
Рис.42.Фрезерный патрон NIKKEN с подачей СОЖ
• Максимальное давление СОЖ - 7 МПа.
Патрон SLIM CHUCK с подачей СОЖ
Рис.43.Патрон SLIM CHUCK с подачей СОЖ
• Максимальное давление СОЖ - 7 МПа.
• Простой дизайн, малый диаметр патрона.
• Высокая скорость вращения.
• Высокая точность.
Оправка DREAM-CUT HOLDER с подачей СОЖ
Рис.44. Оправка DREAM-CUT HOLDER с подачей СОЖ
• Максимальное давление СОЖ - 7 МПа.
• Эффект гашения вибрации.
• Высокая скорость.
Патрон MINI-MINI CHUCK с подачей СОЖ
Рис.45.Патрон MINI-MINI CHUCK с подачей СОЖ
• Максимальное давление СОЖ 7 МПа.
• Скорость вращения до 30000 об/мин, балансировка G2.5
• Биение в пределах 3 мкм.
Сверлильный патрон NIKKEN с подачей СОЖ
Рис.46.Сверлильный патрон NIKKEN с подачей СОЖ
• Максимальное давление СОЖ 1 МПа.
Опрпавка с боковым зажимом (для сверления)
Рис.47.Опрпавка с боковым зажимом (для сверления)
Максимальное давление СОЖ - 7 МПа.
ПОВОРОТНЫЕ СТОЛЫ CNC
Японская компания NIKKEN, без преувеличения является мировым лидером по производству станочных поворотных столов. Исключительная надежность, безупречное качество и длительный срок эксплуатации - вот те качества, благодаря которым столы NIKKEN заслужили признание во всем мире.
Поворотные и поворотно-наклонные столы позволяют добавить одну или две контролируемые оси к существующему станку. CNC столы NIKKEN для станков и обрабатывающих центров благодаря своему высокому качеству допускают работу под нагрузкой в течении 24 часов в сутки.
Червяк из высококачественной углеродистой стали прекрасно работает при высоких скоростях вращения.
Червячное колесо поворотных столов NIKKEN изготовлено из специальной стали, а зубья подвергнуты ионному азотированию. Твердость поверхности зубьев червячного колеса - HV-930 (на глубину 0,1 мм), твердость сердцевины зуба - HRC36. Такая обработка обеспечивает восприятие поворотным столом высоких нагрузок на протяжении длительного времени без ухудшения качества и точности обработки детали.
По сравнению с поворотными столами, в которых установлены червячные колеса из традиционных материалов (фосфористая бронза, алюминевая бронза), столы NIKKEN обладают более высокой стойкостью к нагрузкам и гораздо большей долговечностью. Степень износа червячной передачи NIKKEN во много раз ниже аналогичной других производителей, изготовленной, например, из фосфористой бронзы (см рисунок).

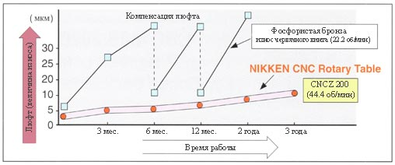

Рис.48.Степень износа червячной передачи NIKKEN
Опыт компании NIKKEN в разработке зубчатых зацеплений и глубокое изучение работы колесно-червячной пары позволили создать высокоскоростные поворотные столы со скоростью вращения планшайбы до 44,4 об/мин. Вращение червячного винта создает масляную пленку, препятствующую контакту металл-металл, удаляющую продукты износа, позволяющую получить высокую жесткость системы и добиться высокой износоустойчивости.
Компания NIKKEN использует в создании поворотно-наклонных столов технологии, запатентованные в Японии, США и Европе. Благодаря этим новейшим разработкам, 5-и осевые столы NIKKEN отличаются от аналогов отсутствием вибрации при любом угле наклона и прекрасно подходят для одновременной многоповерхностной обработки деталей, включая силовое сверление и торцевое фрезерование.
Условно поворотные и поворотно-наклонные столы NIKKEN можно разделить на несколько типов. Вот некоторые из них:
Рис.49.Горизонтальный поворотный стол NIKKEN
Рис.50.Поворотный стол NIKKEN
Рис.51.Поворотный стол с возможносью наклона вручную от 0° до 90°.
Рис.52.Поворотный стол с задним расположением двигателя.
Рис.53.Поворотно-наклонный стол NIKKEN (5-и осевой поворотный стол).
Рис.54.Поворотный стол высокой жесткости и точности.

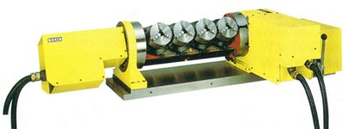

Рис.55.Многошпиндельный поворотный стол NIKKEN.
Рис.56.Поворотный стол с верхним расположением двигателя.

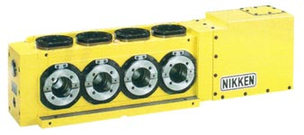

Рис.57.Многошпиндельный поворотно-наклонный стол NIKKEN (многошпиндельный 5-и осевой поворотный стол).
NIKKEN выпускает круглые столы различных размеров и с разными характеристиками. Начиная от компактных поворотных столов с диаметром планшайбы от 105 мм (вес стола всего 30 кг), заканчивая горизонтальными поворотными столами с диаметром планшайбы до 1200 мм, весом 1300 кг.
Максимальная скорость вращения для некоторых моделей столов - 44,4 об/мин. Высокоскоростные поворотные столы серии Z подходят для высокоскоростного фрезерования поверхности лопаток турбин.
Внешние присоединительные размеры столов могут быть различными в зависимости от типа привода.
5.Серия Mynx NM (Doosan)
Рис.58. серия Mynx NM (Doosan)
Новый стандарт конструкции вертикальных обрабатывающих центров, обеспечивающий повышенную производительность, высокую точность и непревзойденные рабочие характеристики.
Техническая информация
| Модели: | NM410HS | NM510HS |
| Размеры станка | ||
| Вес станка (Килограммы) | 5000 | 7000 |
| Высота станка (Миллиметры) | 2930 | 3130 |
| Габариты станка (Миллиметры) | 2390x2140 | 2600x3200 |
| Источник питания | ||
| Подача сжатого воздуха (Мега Паскаль) | 0.54 | |
| Элекропитание (номинальная мощность) (Киловольт-ампер) | 39.5 | 52 |
| Подача | ||
| Диапазон рабочих подач (Миллиметры в минуту) | 24000 | 22500 |
| Ускоренное перемещение по оси X, Y, Z. (Метры в минуту) | 48/48/48 | 48/48/45 |
| Перемещение по осям | ||
| по оси X (Миллиметры) | 762 | 1020 |
| по оси Y (Миллиметры) | 410 | 510 |
| по оси Z (вперед/назад), ползун (Миллиметры) | 510 | 625 |
| Расстояние от оси шпинделя до колонны (Миллиметры) | 457 | 557 |
| Расстояние от торца шпинделя до поверхности стола (Миллиметры) | 150-660 | 150-775 |
| Рабочий стол | ||
| Грузоподъёмность стола. (Килограммы) | 600 | 800 |
| Рабочая поверхность (-) | 4-125x18H8 | |
| Размеры (Миллиметры) | 920x430 | 1200x500 |
| Автомат смены инструмента (АСИ) | ||
| Вес инструмента макс. (Килограммы) | 8 | |
| Время смены инструмента (стружка-стружка) (Секунды) | 3.6 | 3.9 |
| Время смены (инструмент-инструмент) (Секунды) | 1.5 | |
| Ёмкость инструментального магазина (-) | CAM30 | |
| Максимальная длина инструмента (Миллиметры) | 300 | |
| Максимальный диаметр инструмента (Миллиметры) | 90 | 87 |
| Максимальный диаметр инструмента без соседних (Миллиметры) | 150 | |
| Метод выбора инструмента (-) | memory random | |
| Тип хвостовика инструмента (-) | MAS403 BT40 | |
| Шпиндель | ||
| Конус шпинделя (-) | SO #40 7/24Taper | |
| Крутящий момент шпинделя (Оборотов в минуту) | 60 | 166.6 |
| Скорость шпинделя (Оборотов в минуту) | 20000 | 15000 |
| Емкость бака | ||
| Подача СОЖ (Литры) | 250 | 300 |
| Смазка (Литры) | 1.8 | |
| Двигатели | ||
| Двигатель подачи (X/Y/Z) (КилоВатты) | 3.0/3.0/4.0 | 4.0/4.0/7.0 |
| Мощность привода шпинделя (КилоВатты) | 18.5 | 22 |
Рис.59.Техническая информация
