Расточные головки для ЧИСТОВОЙ расточки ZMAC
Рис. 11. Расточные головки для ЧИСТОВОЙ расточки ZMAC
Диаметр обработки от 16 мм до 180 мм.
Новая система двойного контакта обеспечивает высокую жесткость.
Поверхностное упрочнение кольца шкалы - специальная термообработка до HV800.
Возможно изготовление расточных головок ZMAC со сквозным охлаждением.
Легкая регулировка с точностью 3-5 мкм на диаметр обеспечивает высокоточную обработку и долговечность инструмента.
Высокоскоростное растачивание до 12000 об/мин специальными расточными головками из упрочненного сплава с системой балансировки для предотвращения вибрации.
Стандартные конусы BT-40, BT-50.
Возможно изготовление расточных головок с конусом IT-40, IT-50.
Рис. 12. Новейшая передовая система двойного контакта
Рис. 13. Удобная регулировка по шкале с микронной точностью
Расточные головки для растачивания БОЛЬШИХ ДИАМЕТРОВ
Рис. 14. Расточные головки для растачивания БОЛЬШИХ ДИАМЕТРОВ
Диаметр расточки от 130 мм до 595 мм.
Расточные головки для черновой и чистовой обработки больших диаметров.
Дополнительные аксессуары для расточных головок (фиксирующие винты, ключи, крепежная планка для сменных картриджей и т.п.)
Стандартные конусы BT-40, BT-50.
Возможно изготовление расточных головок с конусом IT-40, IT-50

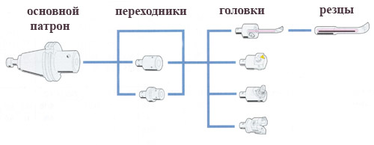

Модульные расточные системы
Рис. 15. Модульные расточные системы
Модульные расточные системы представляют собой универсальный набор оправок, позволяющий собрать расточную головку практически для любого вида расточных работ - оправки для черновой и чистовой обработки, для глубокого растачивания и для обработки больших диаметров.
Благодаря системе двойного контакта достигается высокая жесткость оправки из-за отсутствия микровибрации. В результате увеличивается долговечность инструмента и достигается более высокая точность обработки. Повторяемость сборки модульной расточной системы с точностью до 3 мкм.
СВЕРЛИЛЬНЫЕ ЦАНГОВЫЕ ПАТРОНЫ
Сверлильные цанговые патроны японской компании NIKKEN компактны, обладают высокой точностью и высокой жесткостью. Жесткая и компактная конструкция сверлильных патронов NIKKEN устраняет проблемы ослабления посадки патрона на конусе, приводящие к повышенному биению или поломке инструмента.
Рис. 16. Сверлильные цанговые патроны BT-NPU
Сверлильные цанговые патроны BT-NPU
Биение не более 0,04 мм.
Сила закрепления инструмента в 3 раза выше при использовании специального ключа для затягивания патрона.
Возможно применение охлаждения через инструмент для сверл, диаметром свыше 6 мм.
Диаметр цанг 0,3 мм - 13 мм.
Стандартные конусы BT30, BT40, BT50.
Возможно изготовление оправок с конусом IT40, IT50
Дополнительные аксессуары и принадлежности для сверлильных патронов NIKKEN:
Рис. 17. Цанга
Рис. 18. Ключ для патрона
Адапторы для сверлильных цанговых патронов NIKKEN
Рис. 19. Адапторы для сверлильных цанговых патронов NIKKEN
Адапторы NIKKEN для сверлильных цанговых патронов представляют собой переходники с конусов BT30, BT40, BT50 на конусы по DIN (B6, B10, B12, B16, B18) или JACOBS (JT2, JT6). Возможно изготовление адапторов с конусом IT40 или IT50.
Адапторы для сверлильных патронов поставляются без патрона.
Площадь контакта конуса более 80% гарантирует надежное сверление, не сопровождаемое вибрацией или дребезжанием.
ФРЕЗЕРНЫЕ ПАТРОНЫ
Конструкция фрезерных патронов японской компании NIKKEN запатентована во многих странах мира. Благодаря очевидным достоинствам патроны NIKKEN используются на многих предприятиях по всему свету.
Фрезерный патрон NIKKEN
Рис.20. Фрезерный патрон NIKKEN
Патрон запатентован в Японии, Германии, США, Великобритании, Франции, Италии, Испании, Корее, Тайване.
Двойная жесткость увеличивает возможности при резании.
Биение инструмента в пределах 5 мкм на вылете 3 диаметров.
Стандартные конусы BT30, BT35, BT40, BT45, BT50.
Использование фрез от 2 до 32 мм.
Высокоскоростной фрезерный патрон NIKKEN
Рис. 21. Высокоскоростной фрезерный патрон NIKKEN
Максимальная скорость вращения до 40000 об/мин.
Возможна подача СОЖ под высоким давлением через патрон при использовании цанг CCK.
Стандартные конусы BT30, BT40, BT50.
Закрепление и ослабление гайки патрона производится специальным ключом GH.
Фрезерный патрон MINI-MINI CHUCK
Рис. 22. Фрезерный патрон MINI-MINI CHUCK
Патроны MINI-MINI CHUCK идеальны для использования концевых фрез малого диаметра.
Высокая скорость вращения до 30000 об/мин.
Высокая точность обработки: осевое биение на вылете 4-х диаметров не более 3 мкм.
Зажим инструмента у края патрона.
Стандартные конусы BT30, BT40, BT50.
Фрезерные патроны SLIM CHUCK
Рис. 23.Фрезерные патроны SLIM CHUCK
Фрезерные патроны SLIM CHUCK с подшипником скольжения TiN Bearing Nut. Корпус патрона небольшого диаметра обеспечивает обработку в труднодоступных местах.
Высокая скорость вращения: до 40000 об/мин.
Tin Bearing Nut обеспечивает жесткость при резании и возможность прецизионной чистовой обработки.
Высокая точность обработки: осевое биение на вылете 4-х диаметров не более 3 мкм.
Стандартные конусы BT30, BT40, BT50.
Возможно использование патронов SLIM CHUCK со сквозной подачей СОЖ.
РЕЗЬБОНАРЕЗНЫЕ ПАТРОНЫ
Резьбонарезные патроны японской компании NIKKEN используются для нарезания метрической, дюймовой и трубной резьбы диаметром от 2 до 100 мм. Кулачковый механизм с вращающимся подшипником обеспечивает точность, высокую чувствительность и долгий срок эксплуатации резьбонарезного патрона. Внешний диаметр патрона настолько мал, насколько это возможно. Только резьбонарезные патроны NIKKEN обеспечивают нарезание резьбы большого диаметра патроном с небольшим внешним диаметром.
Резьбонарезной патрон NIKKEN
Рис. 24.Резьбонарезной патрон NIKKEN
Широко примененяется для нарезания трубной резьбы, глухой резьбы и для нарезания резьбы в легких сплавах. Резьбонарезной патрон с возможностью выдвижения и втягивания метчика, расчитанной на компенсацию разности между подачей станка и шагом метчика.
Диаметр нарезаемой резьбы от М2 до М100 (метрическая), от 1/8 до 33/8 (дюймовая) и от 1/16 до 31/4 (трубная).
Стандартные конусы BT30, BT40, BT50.
Возможно изготовление патронов с конусом IT-40, IT-50.
Цанги для резьбонарезных патронов
Рис. 25. Цанга для резьбонарезного патрона
Рис. 26. Цанга с ограничителем момента для резьбонарезного патрона
Рис. 27. Удлиненная цанга для резьбонарезного патрона
Все цанги могуть быть использованы с любым типом самовыдвижного патрона для нарезания резьбы.
Кроме указанных выше, NIKKEN выпускает Синхронизированные резьбонарезные патроны, нарезающие один виток резьбы за один оборот шпинделя. К таким патронам поставляются цанги без механизма ограничения крутящего момента.
ИЗМЕРИТЕЛЬНАЯ ОСНАСТКА
Приборы, инструменты и оснастка для определения размеров - датчики положения, центроискатели, кромкоискатели, индикаторы, приборы для измерения инструмента.
Японская компания NIKKEN выпускает широкий спектр оснастки и приборов для определения геометрических размеров деталей и инструмента, а также центроискателей, датчиков положения и т.п. Измерительные приборы и оснастка NIKKEN отличается высокой точностью измерений, надежностью и простотой в эксплуатации.
3D Электронный измеритель размера (кромкоискатель, датчик касания). Universal Micro Touch.
Рис. 28. 3D Электронный измеритель размера (кромкоискатель, датчик касания). Universal Micro Touch
Прецизионный датчик касания. Повторяемость измерений ± 2 мкм.
Большой ход контактной головки без опасности повреждения: по оси X,Y= ± 7 мм, по оси Z= 3 мм.
Красная лампа и звуковой сигнал сигнализируют о касании. При касании немедленно загарается красная лампа, хорошо заметная с любой стороны датчика.
Контактная головка датчика подводится к кромке детали (для определения ее координат) либо подводится к двум поверхностям для измерения размера. Таким образом возможно измерение высоты, ширины паза, наружного и внутреннего диаметров, определение центра внутреннего диаметра и определение координат кромки детали.
Рис. 29. Схема работы 3D электронного измерителя размера. Universal Micro Touch.
Рис. 30. 3D Электронный измеритель размера (кромкоискатель, датчик касания). Universal Micro Touch
Мгновенная индикация красным светодиодом при очень легком контакте сенсорной головки с деталью.
Идеально подходит для определения центра (Центроискатель) на фрезерных, сверлильных, расточных станках и обрабатывающих центрах.
Повторяемость измерений в пределах 2 мкм.
Защитный механизм против ударов на высокой скорости. Шарик вытягивается на пружине (рисунок 30). Легкая проверка положения относительно поверхности заготовки.
Рис. 31. Схема работы электронного высокочувствительного датчика положения с функцией центроискателя. Touch Point (Electronic sensor)
Рис. 32. Универсальный стрелочный индикатор. Universal Micro Touch
Универсальный стрелочный индикатор модели UDS-1 на магнитном основании позволяет свободно перемещать стрелочный индикатор в пространстве, закрепляя его в нужном положении специальным механизмом. В горизонтальном положении максимальная длина рычага 300 мм. Возможность производить замеры на наружном и внутреннем диаметре, торца и заднего торца и т.д. Магнит в основании Индикатора может быт отключен для его безопасного перемещения.
Рис. 33 Универсальный стрелочный индикатор. Universal Micro Touch
Универсальный стрелочный индикатор модели UDS-2 на чугунном утяжеленном основании, изготовленном с высокой точностью. На основании имеется регулировочный винт для точной регулировки.
Основание с магнитом позволяет закреплять индикатор в различных положениях:
