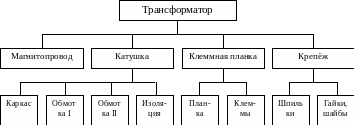

Рис.1. Структурная модель трансформатора
3. Расчёт затрат на МНФ трансформатора. Расчёт ведётся в табличной форме (табл.2) одним из методов.
4. Построение диаграммы Парето. Диаграмма строится на основе СМ (рис.1) и расчёта затрат на МНФ трансформатора (табл.2), см. рис.2. Из рис.2 видно, что два наиболее дорогостоящих элемента (МНФ) попали в зону А, четыре элемента – в зону В и три элемента с наименьшими затратами попали в зону С.
Согласно теории АВС наиболее дорогостоящие элементы (обмотка I и магнитопровод) подвергаются наиболее тщательному анализу и в первую очередь.
Таблица 2. Расчёт затрат и удельного веса затрат по каждому МНФ исходя из общих затрат на изделие
| Наименование показателя | Элементы (МНФ) трансформатора | ||||||||||
| Магнитопровод | Каркас катушки | Обмотка I | Обмотка II | Изоляция | Планка | Клеммы | Шпильки | Гайки, шайбы | Трансформатор | ||
| 1. Затраты, тыс. руб. | 1980 | 460 | 2100 | 1500 | 40 | 250 | 600 | 240 | 120 | 7290 | |
| 2. Удельный вес затрат,% | 27,16 | 6,31 | 28,81 | 20,58 | 0,55 | 3,43 | 8,23 | 3,29 | 1,64 | 100 | |
| 3. Ранжировка затрат по убыванию | 2 | 5 | 1 | 3 | 9 | 6 | 4 | 7 | 8 | ||

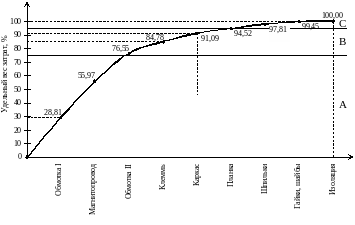

Рис.2. Диаграмма Парето на трансформатор
5. Разработка функциональной модели трансформатора. ФМ трансформатора строится в соответствии с приведенной выше классификацией функций, начиная с верхнего уровня (рис.3).

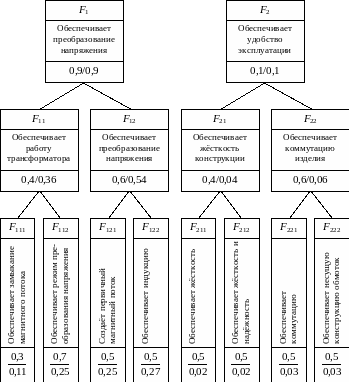

Рис.3. Функциональная модель трансформатора:
числитель – значимость функции (rj);
знаменатель – относительная важность (Rj).
6. Определение значимости j-й функции (rj) и относительной важности функции (Rj) любого уровня производится по формулам (1) и (2).
Как правило, для определения функций МНФ, установления значимости, а также расчёта затрат на каждую функцию составляется таблица (табл.3).
Таблица 3. Определение функций, установление значимости и расчёт затрат на каждую функцию, исходя из затрат на МНФ
| Наименование МНФ | Затраты на 1 МНФ, руб. | Наименование функций трансформатора | Индекс функции | Значимость функции (rj) | Затраты на 1 функцию, руб. |
| 1. Трансформатор | 7290 | 1. Обеспечивает преобразование напряжения 2. Обеспечивает удобство эксплуатации | F1 F2 | 0,9 0,1 | 6561 729 |
| 2. Катушка | 4100 | 1. Обеспечивает работу трансформатора 2. Обеспечивает преобразование напряжения | F11 F12 | 0,4 0,6 | 1640 2460 |
| 3. Крепёж | 360 | 1. Обеспечивает жёсткость и надёжность | F21 | 1,0 | 360 |
| 4. Клеммная планка | 850 | 1. Обеспечивает коммутацию и жёсткость конструкции | F22 | 1,0 | 850 |
| 5. Магнитопровод | 1980 | 1. Обеспечивает замыкание магнитного потока 2. Обеспечивает режим преобразования напряжения | F111 F112 | 0,3 0,7 | 594 1386 |
| 6. Обмотка I | 2100 | 1. Обеспечивает режим преобразования напряжения 2. Создаёт первичный магнитный поток | F112 F121 | 0,5 0,5 | 1050 1050 |
| 7. Обмотка II | 1500 | 1. Обеспечивает режим преобразования напряжения 2. Обеспечивает продукцию | F112 F122 | 0,5 0,5 | 750 750 |
| 8. Каркас катушки | 460 | 1. Обеспечивает несущую конструкцию обмоток для обеспечения эксплуатации | F222 | 1,0 | 460 |
| 9. Изоляция | 40 | 1. Обеспечивает надёжность прохождения тока | F212 | 1,0 | 40 |
| 10. Шпильки | 240 | 1. Обеспечивает жёсткость конструкции | F211 | 1,0 | 240 |
| 11. Гайки, шайбы | 120 | 1. Обеспечивают жёсткость конструкции | F211 | 1,0 | 120 |
| 12. Планка | 250 | 1. Обеспечивает коммутацию | F221 | 1,0 | 250 |
| 13. Клеммы | 600 | 1. Обеспечивает коммутацию | F221 | 1,0 | 600 |
Оценка относительной важности функций ведётся последовательно по уровням ФМ (рис.3) или в табличной форме (табл.4).
Таблица 4. Оценка относительной важности функций
| Индекс функции ФМ | Наименование функции трансформатора | Значимость функции (rj) | Относительная важность функции (Rj) |
| F1 | Обеспечивает преобразование напряжения | 0,9 | 0,90 |
| F2 | Обеспечивает удобство эксплуатации | 0,1 | 0,10 |
| F11 | Обеспечивает работу трансформатора | 0,4 | 0,36 |
| F12 | Обеспечивает преобразование напряжения | 0,6 | 0,54 |
| F21 | Обеспечивает жёсткость и надёжность | 0,4 | 0,04 |
| F22 | Обеспечивает коммутацию и жёсткость | 0,6 | 0,06 |
| F111 | Обеспечивает замыкание магнитного потока | 0,3 | 0,11 |
| F112 | Обеспечивает режим преобразования напряжения | 0,7 | 0,25 |
| F121 | Создаёт первичный магнитный поток | 0,5 | 0,27 |
| F122 | Обеспечивает индукцию | 0,5 | 0,27 |
| F211 | Обеспечивает жёсткость конструкции | 0,5 | 0,02 |
| F212 | Обеспечивает жёсткость и надёжность | 0,5 | 0,02 |
| F221 | Обеспечивает коммутацию | 0,5 | 0,03 |
| F222 | Обеспечивает несущую конструкцию для обеспечения коммутации | 0,5 | 0,03 |
7. Функционально-структурное моделирование. ФСМ строится путём совмещения структурной модели (рис.1) и функциональной модели (рис.3), в результате чего получается матрица (табл.5). Распределение затрат по функциям производится по формулам (3) и (4).
Таблица 5. ФСМ и распределение затрат по функциям
| Зона | Наименование МНФ | Затраты на 1 МНФ, руб. | Затраты на функцию, руб. | ||||||||||
| F1 | F2 | ||||||||||||
| F11 | F12 | F21 | F22 | ||||||||||
| F111 | F112 | F121 | F122 | F211 | F212 | F221 | F222 | ||||||
| А | 1. Обмотка I 2. Магнитопровод | 2100 1980 | 594 | 1050 1386 | 1050 | ||||||||
| В | 3. Обмотка II 4. Клеммы 5. Каркас катушки 6. Планка | 1500 600 460 250 | 750 | 750 | 600 250 | 460 | |||||||
| С | 7. Шпильки 8. Гайки, шайбы 9. Изоляция | 240 120 40 | 240 120 | 40 | |||||||||
| Итого | 7290 | 594 | 3186 | 1050 | 750 | 360 | 40 | 850 | 460 | ||||
| Удельные относительные затраты | 1 | 0,08 | 0,44 | 0,14 | 0,10 | 0,05 | 0,01 | 0,12 | 0,06 | ||||
| Итого | 7290 | F11 = 3780 | F12 = 1800 | F21 = 400 | F22 = 1310 | ||||||||
| Удельные относительные затраты | 1 | 0,52 | 0,24 | 0,06 | 0,18 | ||||||||
| Итого | 7290 | F1 = 5580 | F2 = 1710 | ||||||||||
| Удельные относительные затраты | 1 | 0,77 | 0,23 | ||||||||||
ФСМ можно разрабатывать по каждой зоне раздельно.
