Выпускают насосы следующих конструктивных исполнений:

а) по цилиндру:

Б — с толстостенным цельным (безвтулочным) цилиндром;

С — с составным (втулочным) цилиндром.

б) специальные:

Т — с полным (трубчатым) штоком для подъема жидкости по каналу колонны трубчатых штанг;

А — со сцепляющим устройством (только для насосов типа НН), обеспечивающим сцепление колонны насосных штанг с плунжером насоса;

Д1 — одноступенчатые, двухплунжерные для создания гидравлического тяжелого низа;

Д2 — двухступенчатые, двухплунжерные, обеспечивающие двухступенчатое сжатие откачиваемой жидкости;

У — с разгруженным цилиндром (только для насосов типа НН2), обеспечивающим снятие с цилиндра технической нагрузки при работе.

Насосы всех исполнений, кроме Д1 и Д2, одноступенчатые, одноплунжерные.

в) по стойкости к среде:

без обозначения — стойкие к среде с содержанием механических примесей до 1.3 г/л — нормальные;

И — стойкие к среде с содержанием механических примесей более 1.3 г/л — абразивостойкие.

Скважинные штанговые насосы являются гидравлической машиной объемного типа, где уплотнение между плунжером и цилиндром достигается за счет высокой точности их рабочих поверхностей и регламентируемых зазоров. При этом в зависимости от размера зазора (на диаметр) в паре «цилиндр-плунжер» выпускают насосы четырех групп (таблица 2).

Таблица 2

Группа посадки	Размер зазора между цилиндром и плунжером насоса при исполнении цилиндра, мм
	Б	С
0	0.045	0.045
1	0.01 0.07	0.02 0.07
2	0.06 0.12	0.07 0.12
3	0.11 0.17	0.12 0.17

В условном обозначении насоса, например, НН2БА-44-18-15-2, первые две буквы и цифра указывают тип насоса, следующие буквы — исполнение цилиндра и насоса, первые две цифры — диаметр насоса (мм), последующие длину хода плунжера (мм) и напор (м), уменьшенные в 100 раз и последняя цифра — группу посадки.

Цилиндры насосов изготовляют двух исполнений: ЦБ и ЦС.

ЦБ — цельный безвтулочный толстостенный;

ЦС — составной из набора втулок, стянутых внутри кожуха переводниками.

Исходя из назначения и области применения скважинных насосов, выпускают плунжеры и пары «седло-шарик» клапанов различных поверхностей.

Плунжеры насосов изготавливают четырех исполнений:

ПХ1 — с кольцевыми канавками, цилиндрической расточкой на верхнем конце и с хромовым покрытием наружной поверхности;

ПХ2 — то же, без цилиндрической расточки на верхнем конце;

П111 — с кольцевыми канавками, цилиндрической расточкой на верхнем конце и упрочнением наружной поверхности напылением износостойкого порошка;

П211 — то же, без цилиндрической расточки на верхнем конце.

Пары «седло-шарик» клапанов насосов изготавливают в трех исполнениях:

К — с цилиндрическим седлом и шариком из нержавеющей стали;

КБ — то же, с седлом и буртиком;

КИ — с цилиндрическим седлом из твердого сплава и шариком из нержавеющей стали.

Скважинные насосы нормального исполнения по стойкости к среде, применяемые преимущественно для подъема жидкости с незначительным содержанием (до 1.3 г/л) механических примесей, комплектуют плунжерами исполнения ПХ1 или ПХ2 с парами «седло-шарик» исполнения К или КБ. Скважинные насосы абразивостойкого исполнения И, применяемые преимущественно для подъема жидкости, содержащей более 1.3 г/л механических примесей, комплектуют плунжерами исполнения П1И или П2И и парами «седло-шарик» исполнения КИ.

Конструктивно все скважинные насосы состоят из цилиндра, плунжера, клапанов, замка (для вставных насосов), присоединительных и установочных деталей, максимально унифицированных.

Скважинные насосы типа НВ1 выпускают шести исполнений:

НВ1С — вставной с замком наверху, составным втулочным цилиндром исполнения ЦС, нормального исполнения по стойкости к среде;

НВ1Б — вставной с замком наверху, цельным (безвтулочным) цилиндром исполнения ЦБ, нормального исполнения по стойкости к среде;

НВ1Б И — то же абразиовостойкого исполнения по стойкости к среде;

НВ1БТ И — то же, с полым штоком, абразивостойкого исполнения по стойкости к среде;

НВ1БД1 — вставной с замком наверху, цельным цилиндром исполнения ЦБ, одноступенчатый, двухплунжерный, нормального исполнения по стойкости к среде;

НВ1БД2 — вставной с замком наверху, цельным цилиндром исполнения ЦБ, двухступенчатый, двухплунжерный, нормального исполнения по стойкости к среде.

Скважинные насосы всех исполнений, кроме исполнения НВ1БД1 и НВ1БД2, одноплунжерные, одноступенчатые.

Скважинные насосы типа НВ2 изготовляют одного исполнения:

НВ2Б — вставной с замком внизу, цельным цилиндром исполнения ЦБ, одноплунжерный, одноступенчатый, нормального исполнения по стойкости к среде (рисунок 8).

Рисунок 8 — Скважинный штанговый насос исполнения НВ2Б

1 — защитный клапан; 2 — упор; 3 — шток; 4 — контргайка; 5 — цилиндр; 6 — клетка плунжера; 7 — плунжер; 8 — нагнетательный клапан; 9 — всасывающий клапан; 10 — упорный ниппель с конусом.

Скважинные насосы типа НН выпускают двух исполнений:

ННБА — невставной без ловителя, с цельным цилиндром исполнения ЦБ, сцепляющим устройством, одноступенчатый, одноплунжерный, нормального исполнения по стойкости к среде;

ННБД1 — невставной без ловителя, с цельным цилиндром исполнения ЦБ, одноступенчатый, двухплунжерный, нормального исполнения по стойкости к среде.

Скважинные насосы типа НН1 изготовляют одного исполнения:

НП1С — невставной с захватным штоком, составным цилиндром исполнения ЦС, нормального исполнения по стойкости к среде.

Скважинные насосы типа НН2 выпускают пяти исполнений:

НН2С — невставной с ловителем, составным цилиндром исполнения ЦС, нормального исполнения по стойкости к среде;

НН2Б — невставной с ловителем, цельным цилиндром исполнения ЦБ, нормального исполнения по стойкости к среде (рисунок 20);

НН2Б…И — то же, абразивостойкого исполнения по стойкости к среде;

НН2БТ…И — то же, с полым штоком, абразивостойкого исполнения по стойкости к среде;

НН2БУ — невставной с ловителем, разгруженным цельным цилиндром исполнения ЦБ, нормального исполнения по стойкости к среде.

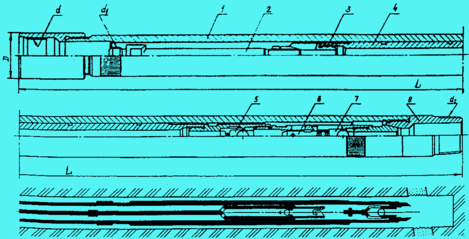

Рисунок 9 — Скважинный штанговый насос исполнения НН2Б и НН2Б…И 1 — цилиндр; 2 — шток; 3 — клетка плунжера; 4 — плунжер; 5 — нагнетательный клапан; 6 — шток ловителя; 7 — всасывающий клапан; 8 — седло конуса.

Все насосы типа НН2 — одноплунжерные, одноступенчатые.

Замковая опора типа ОМ предназначена для закрепления цилиндра скважинных насосов исполнений НВ1 и НВ2 в колонне насосно-компрессорных труб. Высокая точность изготовления поверхностей деталей опоры обеспечивает надежную герметичную фиксацию цилиндра насоса в насосно-компрессорных трубах на заданной глубине скважины и одновременно предотвращает искривление насоса в скважине.

Замковая опора ОМ (рисунок 10) состоит из опорного кольца 2, пружинного якоря 3, опорной муфты 4, кожуха 5 и переводников 1 и 6.

Переводник имеет на верхнем конце гладкую коническую резьбу, при помощи которой опора соединяется с колонной насосно-компрессорных труб. Кольцо изготавливают из нержавеющей стали. Конической внутренней фаской оно сопрягается с ответной конической поверхностью конуса замка насоса и обеспечивает герметичную посадку насоса.

Якорь предотвращает срыв насоса с опоры от усилий трения движущегося вверх плунжера в период запуска в работу подземного оборудования. Максимальное усилие срыва замка 3 3.5 кН.

Рисунок 10 — Замковая опора

Варианты крепления насосов приведены на рисунке 11.

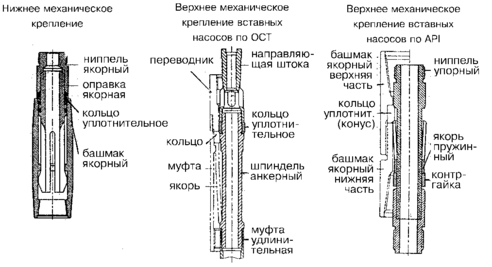

Рисунок 11 — Крепление вставных насосов

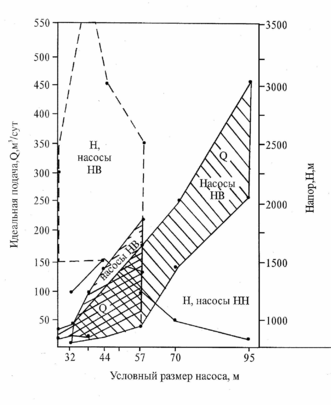

Рисунок 12 — Область применения ШСН Сураханского машиностроительного завода

Применение насосов НН предпочтительно в скважинах с большим дебитом, небольшой глубиной спуска и большим межремонтным периодом, а насосы типов НВ в скважинах с небольшим дебитом, при больших глубинах спуска (рисунок 11). Чем больше вязкость жидкости, тем принимается выше группа посадки. Для откачки жидкости с высокой температурой или повышенным содержанием песка и парафина рекомендуется использовать насосы третьей группы посадки. При большой глубине спуска рекомендуется применять насосы с меньшим зазором.

Насос выбирают с учетом состава откачиваемой жидкости (наличия песка, газа и воды), ее свойств, дебита и глубины его спуска, а диаметр НКТ — в зависимости от типа и условного размера насоса.

ПРОИЗВОДИТЕЛЬНОСТЬ НАСОСА

Теоретическая производительность ШСН равна — , м³/сут.,

где 1440 - число минут в сутках;

— диаметр плунжера наружный;

— длина хода плунжера;

— число двойных качаний в минуту.

Фактическая подача всегда .

Отношение , называется коэффициентом подачи, тогда , где изменяется от 0 до 1.

В скважинах, в которых проявляется так называемый фонтанный эффект, т.е. в частично фонтанирующих через насос скважинах может быть . Работа насоса считается нормальной, если .

Коэффициент подачи зависит от ряда факторов, которые учитываются коэффициентами , где коэффициенты:

— деформации штанг и труб;

— усадки жидкости;

— степени наполнения насоса жидкостью;

— утечки жидкости.

Где , где — длина хода плунжера (определяется из условий учета упругих деформаций штанг и труб); — длина хода устьевого штока (задается при проектировании).

,

,
