На рис.1.1 представлена общая схема коксохимического производства.

1.3.2 Сырье коксохимического производства

Основной продукт коксохимического производства - искусственное твердое топливо - кокс, выход которого составляет до 15% от массы коксуемого сырья. Кокс необходим в черной и цветной металлургии (металлургический кокс), литейном производстве и химической промышленности. Около 80% производимого в стране кокса используется в доменном производстве, поэтому к металлургическому коксу предъявляются определенные требования по прочности, однородности гранулометрического состава, зольности, содержанию серы и др. Обеспечить эти требования можно только при использовании сырья с определенными свойствами. Важнейшим из этих свойств является спекаемость - способность угля при нагревании без доступа воздуха образовывать из разрозненных зерен твердый остаток в виде прочных кусков. Этим свойством обладают угли марок "Г", "Ж", "К" и "ОС". Однако из этих марок углей образовывать металлургический кокс способны только угли марки "коксовые".

Коксуемость углей зависит от их петрографического состава, степени углефикации, выхода летучих веществ, температурного интервала перехода в пластическое состояние, степени вязкости в этом состоянии, динамики газовыделения, а также технологии подготовки угольной шихты и режима коксования.

Ограниченные запасы коксующихся углей привели к необходимости использовать в качестве сырья коксохимического производства смеси углей различных марок, взятых в определенном соотношении. Состав подобной шихты должен обеспечивать образование кокса с заданными техническими характеристиками, необходимую полноту спекания при коксовании, надлежащий выход газа и химических продуктов коксования.

Состав шихты рассчитывается на основании свойств ее компонентов по результатам технического анализа и других испытаний их по правилу аддитивности

П_ш = П_аμ_а + П_вμ_в +... + П_nμ_n,

где П_ш - рассчитываемый показатель качества шихты;

П_а, П_в,..., П_п - показатель качества компонентов шихты,

μ_а, μ_в, μ_n - массовая доля компонентов в шихте.

Технологический процесс составления угольной шихты (углеподготовка) осуществляется в специальном углеподготовительном цехе и включает следующие операции:

прием и разгрузка углей;

складирование, усреднение состава и хранение углей;

обогащение углей;

дозирование компонентов шихты;

измельчение шихты (или, ранее, ее компонентов);

составление шихты (шихтовка).

Усреднение состава угольной шихты ставит целью выравнивание качества углей внутри каждой группы их и проводится на складе в процессе разгрузки и укладки штабелей. Усредненными считаются угли, у которых все показатели качества разовых проб соответствуют среднему показателю за все время отбора проб.

Обогащение углей для понижения содержания в них минеральных примесей проводится методами отсадки, сепарации и флотации. Отсадкой называется процесс разделения смеси компонентов по их плотности в турбулентном водном потоке, колеблющемся за счет пульсирующего тока воздуха в вертикальном направлении с определенной амплитудой и частотой. Этим методом обогащается до 50% углей.

Обогащение методом сепарации основано на разделении компонентов угля по плотности в тяжелых средах, в которых более легкий уголь всплывает. В качестве тяжелых сред используются стойкие минеральные суспензии пирита, барита и магнезита.

Методом флотации в настоящее время обогащается около 15% углей. В большинстве случаев для этого используются флотационные машины механического типа, в которых в качестве реагентов-собирателей применяются керосин, камфарное масло, флотореагент АФ-2. Затем флотированный уголь подвергается обезвоживанию и сушке в барабанных сушилках или "КС".

Дозирование компонентов имеет большое значение для последующего составления угольной шихты заданного состава. Для этой цели угли шихты из бункеров с помощью дозаторов различной конструкции поступают на транспортер, которым подаются на окончательное измельчение. В качестве дозирующих устройств используются качающиеся, ленточные и тарельчатые питатели производительностью до 200 т в час.

Измельчение коксуемого сырья проводится для повышения однородности шихты, что способствует улучшению качества кокса. Так как насыпная масса шихты зависит от ее измельчения, что, в свою очередь, определяет экономические показатели работы углеподготовительного и коксового цехов, то для шихт различного состава выбирают некоторую оптимальную степень измельчения. При этом для обеспечения возможно более высокой плотности загрузки выдерживают определенное соотношение частиц различного размера в шихте. Для измельчения углей используют дробилки различного типа: молотковые, роторные, ударного действия, инерционно-роторные и другие. Окончательное измельчение сырья для коксования может проводиться по двум схемам: по схеме ДШ, при которой измельчается вся масса шихты, и по более совершенной дифференцированной схеме ДК, учитывающей различную твердость измельчаемого материала, при которой каждый компонент шихты измельчается отдельно. Эти схемы представлены на рис.1.2

Шихтовка, или смешение компонентов, - это заключительная операция приготовления угольной шихты для коксования. Шихтовка осуществляется в смесительных машинах различной конструкции: дезинтеграторных, валковых, тарельчатых и в машинах барабанного типа производительностью до 1200 т шихты в час.

Рисунок 1.2 Схемы измельчения коксового сырья: а - обычная ДШ; б - дифференцированная ДК; С - смешение; УБ - угольная башня (склад измельченного сырья).

1.3.3 Физико-химические основы процесса коксования

Коксование - это сложный двухфазный эндотермический процесс, в котором протекают термофизические превращения коксуемого сырья и химические реакции с участием компонентов его органической части. Коксование проводят в коксовых печах, являющихся реакторами периодического действия с косвенным нагревом, в которых теплота передается к коксуемой угольной шихте через стенку реактора. Поэтому термофизические процессы при коксовании включают:

теплопередачу от стенки к материалу шихты;

диффузию продуктов пиролиза (паров воды и летучих веществ) через слой шихты;

удаление этих продуктов из шихты.

При установившемся режиме процесса коксования количество теплоты, передаваемое за единицу времени, определится из уравнения

Q = K_т · F · ∆t (1.2)

где К_т - коэффициент теплопередачи, кДж/м²·град·ч;

F - поверхность теплопередачи, м^2,∆t = t_г - t_ш - разность температур обогревающих стенку камеры печи газов t_г и нагреваемой шихты (температуры коксования) t_ш. Коэффициент теплопередачи рассчитывается по формуле

(1.3)

где α₁ и α₂ - коэффициенты теплопередачи соответственно от греющих газов к стенке печи и от стенки к шихте, кДж/м²·град·ч;

δ₁ - толщина стенки, м,

δ₂ = b/2 - половина толщины загрузки шихты, м, λ₁ и λ - соответственно коэффициенты теплопроводности стенки и шихты, кДж/м²·град·ч.

Для увеличения теплового потока и, как следствие, интенсивности обогрева печи необходимо повышать коэффициент теплопередачи К_т и поверхность обогрева F. Так как коэффициент теплопередачи угольной шихты весьма мал, то из формулы 1.2 следует, что для увеличения коэффициента теплопередачи К_т, помимо повышения α₁ и α₂, необходимо уменьшать толщину слоя угольной шихты. Поэтому ширина камеры печи достаточно жестко регламентирована и составляет обычно 0,40-0,41 м. Из этого следует, что поверхность теплопередачи F определяется двумя другими размерами камеры печи - длиной и высотой.

Коксовая печь - реактор периодического действия, поэтому температура угольной шихты в ней изменяется во времени. Следовательно, изменяется и движущая сила процесса, то есть разность температур между греющими газами и угольной шихтой ∆t = t_г - t_ш. Непосредственно после загрузки шихты t_ш мала и разность ∆t велика. Поэтому в холодную шихту поступает в единицу времени большее количество теплоты и уголь у стенок камеры начинает коксоваться, в то время как вследствие низкой теплопроводности шихты средние слои остаются холодными. По мере прогрева шихты ее температура возрастает и движущая сила процесса ∆t падает при одновременном повышении температуры по сечению камеры.

Химические превращения при коксовании могут быть сведены к реакциям двух типов: первичным и вторичным.

К первичным реакциям, протекающим в шихте при ее нагревании, относятся:

реакции деструкции сложных молекул;

реакции фенолизации;

реакции карбонизации органической части угля;

реакции отщепления атомов водорода, гидроксильных, карбоксильной и метоксильной ОСН₃ групп.

В процессе первичных превращений из угольной шихты выделяются первичный газ и пары первичной смолы и образуется кокс. К вторичным реакциям, которые протекают при контакте выделившихся первичного газа и первичной смолы с нагретой стенкой печи, относятся:

реакции крекинга алканов

С_nH_2n+2 → C_mH_2m+2 + C_pH_2p;

реакции полимеризации алкенов

ЗС_nН_2n → ∆С_nН_2n;

реакции дегидрогенизации нафтенов

∆С_nН_2n → С_nH_2n-6 + ЗН₂;

реакции конденсации ароматических углеводородов, например

2С₆Н₆ → С₁₀Н₈ + С₂Н₄;

реакции образования карбенов с последующим превращением их в полукокс и кокс.

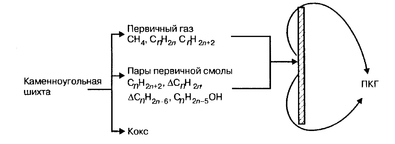

Продуктом вторичных превращений является сложная смесь газообразных и парообразных при температуре коксования веществ различной природы - прямой коксовый газ (ПКГ). На рис.1.3 представлена схема химических превращений при коксовании.

Рисунок 1.3 Схема химических превращений при коксовании

Последовательность процессов, протекающих в шихте при повышении температуры в печи, может быть представлена в следующем виде:

250°С - отщепление Н₂О, СО, СО₂, Н₂;

300°С - начало выделения КУС, выделение пирогенетической воды;

350-500°С - пластификация угольной шихты;

500-550°С - разложение органической части угля с выделением первичного газа и паров первичной смолы, спекание твердого остатка с образованием полукокса;

600-100°С - разложение полукокса и полное выделение летучих веществ;

100°С - упрочнение твердой массы и образование кокса.

1.3.4 Технологический процесс коксования

Процесс коксования осуществляется в коксовых печах - реакторах периодического действия. Современная коксовая печь представляет сложное теплотехническое сооружение, состоящее из:

камеры для загрузки угольной шихты;

обогревательного простенка, в котором расположены 28-32 отопительных канала (вертикала), где происходит горение нагретого газообразного топлива для обогрева стенок камеры, системы газораспределительных и воздухоподводящих каналов для подачи газа и воздуха для отопления печи, регенераторов для подогрева газообразного топлива и воздуха, подаваемых в печь, и для отвода продуктов горения топлива; системы отвода летучих продуктов коксования.

Для снижения тепловых потерь на излучение, удобства эксплуатации и повышения производительности труда коксовые печи объединяют в батареи, состоящие из п камер и п + 1 простенков. Число печей в батарее определяется конкретными условиями производства, главным образом возможностью рационального использования машин общего назначения, и равно обычно 68-18.

Камера коксовой печи по конфигурации представляет параллелепипед, размеры которого зависят от ряда факторов. Ширина камеры определяется толщиной слоя коксуемой шихты (1.3.3), высоту и длину выбирают исходя из обеспечения равномерности обогрева камеры, качества шихты, размеров территории цеха и др. Камеры современных печей имеют длину 14-16 м и высоту 4,3- 1,0 м. На рис.1.4 приведена схема коксовой печи.
