В низкотемпературном сепараторе (принцип работы которого в самых общих чертах был описан в предыдущем разделе) из газа благодаря снижению его температуры начинают мгновенно выделяться в жидкой фазе вода и высококипящие углеводороды. В те же мгновения метан, этан и частично пропан, соединяясь с капельками воды, образуют кристаллики гидратов, которые в виде мельчайших льдинок или снежинок заполняют объем сепаратора

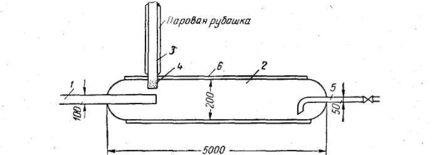

Рис. 3. Гидратоуловитель.1 - шлейф; 2 - корпус; 3 - выкидная труба; 4 - предохранительная сетка;.5 - линия сброса конденсата; 6 - -паровая рубашка.
В результате осаждения кристаллогидратов и конденсата газ, выходящий из сепаратора, будет в значительной степени осушен и из него должны отделиться все углеводороды, которые согласно законам ретроградной или прямой конденсации должны были в данных термодинамических условиях превратиться в жидкую фазу. Естественно, что такой очищенный газ будет удобно транспортировать по магистральным газопроводам на дальние расстояния.
Согласно схеме установки холодный газ из сепаратора направляется не прямо в газопровод, а в теплообменник, в котором он, отдавая свой холод сырому газу, нагревается сам и снижает температуру последнего до необходимых пределов; только после этого он поступает в магистральный газопровод. Такой путь очищенного газа весьма рационален, поскольку холодный очищенный и сухой газ, нагреваясь в кожухе теплообменника, будет благотворно влиять на работу газосборных коллекторов и не нарушать их теплового режима, что особенно важно.
Так заканчивается путь газа при низкотемпературной сепарации. Проследим теперь путь конденсата. Конденсат вместе с кристаллогидратами, опускаясь под действием силы тяжести, попадает или в нижнюю часть сепаратора, или конденсатосборник, находящуюся под сепаратором.
В конденсатосборнике имеется теплообменник, который обогревается или при помощи посторонних теплоносителей (пар, отходящие газы, горячая вода и т.д.), или тем же горячим сырым газом. Теплообменник поддерживает в конденсатосборнике температуру, необходимую для разложения кристаллогидратов, и таким образом избавляет установку от твердых кристаллогидратов. Из конденсатосборника вода, образовавшаяся в результате разложения кристаллогидратов, вместе с конденсатом эвакуируется через конденсатосборные сети в промысловые конденсатохранилища, где конденсат отстаивается от воды и направляется к месту потребления или переработки, а вода сливается в канализацию. Водные растворы диэтиленгликоля представляют особенно большую ценность, поскольку они содержат большое количество ДЭГ, поэтому их обязательно регенерируют. В результате регенерации воду отгоняют и получают чистый ДЭГ, способный снова пойти в работу. Расходы его значительно уменьшаются, что существенно повышает экономическую эффективность процесса НТС. Аналогичный процесс можно провести и с водными растворами метанола. [2, с.34]
Заключение
Таким образом, общепринятой схемы разделения углеводородных газов нет, в каждом индивидуальном случае в зависимости от состава исходного газа, степени извлечения и чистоты целевых компонентов, производительности установки и многих других факторов на основании технико-экономического анализа может быть выбрана оптимальная схема разделения. Ввиду очень большого количества независимых переменных, к которым относятся технологические параметры процесса, конструктивные характеристики оборудования, метод газоразделения и тип схемы, характеризующийся порядком включения отдельных элементов схемы и их числом, они могут быть выбраны только с помощью электронных вычислительных машин дискретного счета. Метод сепарации является перспективным направлением переработки жидких углеводородов (конденсатов), представляющих для химической промышленности особо ценное сырье.
Перечень ссылок
-
Кэмпбел Д.М. Очистка и переработка природного газа. М.: Недра, 1977. - 349с.
-
Саркисьянц Г.А. Переработка и использование газов. М.: Гостоптехиздат, 1962. - 156с.
