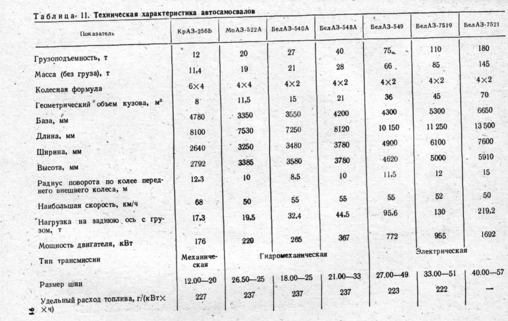

Техническая характеристика отечественных самосвалов

Рисунок 6 - Автомобиль БелАЗ-549

Конвейерный транспорт находит все более широкое применение на горнорудных предприятиях. Конвейеризация транспорта позволяет значительно повысить производительность труда и устранить "узкие" места в работе транспорта. Так, на рудниках в ряде случаев возможно сокращение числа рудоспусков в отрабатываемых блоках, благодаря чему увеличивается интенсивность выпуска руды, сокращается объем проходческих работ, сроков подготовки и отработки блоков, а следовательно, и поддержания в работоспособном состоянии горных выработок.

Современные конвейерные установки разделяют: по назначению и месту установки в шахте: на забойные, штрековые, уклонные, бремсберговые, магистральные, подъемные и специального назначения (проходческие, бункерные, питатели, перегружатели и др.);

по типу тяговых органов: с цепным, ленточным и канатным тяговыми органами; без тяговых органов;

по конструкции: скребковые, пластинчатые, ленточные, ленточно-канатные, ленточно-цепные, качающиеся, вибрационные, винтовые;

по роду потребляемой энергии: электрические, пневматические, гидравлические, электромагнитные.

Все конвейерные установки состоят из следующих основных частей: тягового органа, грузонесущих элементов, приводного устройства и вспомогательного оборудования. Транспортирование насыпных грузов скребковыми конвейерами осуществляется волочением по неподвижному желобу с помощью тягового органа, состоящего из одной или нескольких цепей с укрепленными на них перегородками-скребками, погруженными в слой насыпного груза). Скребковые конвейеры, предназначенные для доставки руды, перемещают груз с помощью скребкового тягового органа непосредственно по почве или по специальному настилу.

К преимуществам скребковых конвейеров относятся их высокая прочность, безотказность в работе, способность работать на трассах с небольшими искривлениями как в вертикальной, так и в горизонтальной плоскостях. По мере необходимости скребковые, конвейеры можно легко укорачивать и удлинять, можно загружать в любом месте по длине става. Скребковые конвейеры по сравнению с конвейерами других типов имеют небольшую высоту става, что облегчает их загрузку. К недостаткам скребковых конвейеров следует в первую очередь отнести сам принцип перемещения груза волочением, что связано с большим сопротивлением движению, быстрым износом рештаков и тягового органа, измельчением транспортируемого материала и, как следствие, снижением его сортности.

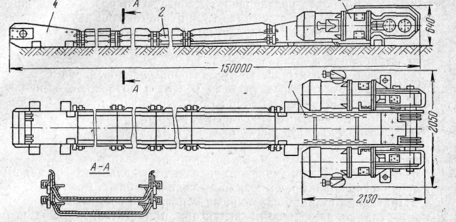

Рисунок 7 - Скребковый разборный конвейер СР-70

Современные скребковые конвейеры имеют производительность, достигающую 570 т/ч, длину става до 300 м и суммарную мощность приводных станций до 275 кВт. Максимальный угол наклона, при котором скребковые конвейеры могут транспортировать насыпные грузы, достигает 20°, а для тормозных конвейеров - 40°. При больших углах наклона начинается пересыпание груза через скребки.

Скребковые конвейеры используют также в качестве донных для загрузки и разгрузки бункер-конвейеров и самоходных вагонов.

Скреперная установка (рис.18) состоит из скреперной лебедки, скрепера, головного и хвостового канатов и концевых и отклоняющих блоквв. Во время работы скрепер совершает возвратно-поступательные движения. Движение скрепера от забоя (рабочий ход) осуществляется головным канатом, на забой (холостой ход) - хвостовым канатом. При рабочем ходе скрепер, внедряясь в штабель разрыхленной горной массы, самозагружается и транспортирует груз волочением по почве до места разгрузки в рудоспуск или в вагонетку. Производительность скреперной установки составляет в среднем 150-250 т/смену (максимальная 800 т/смену), рациональная длина транспортирования - 10-50 м, максимальный угол наклона трассы - до 45°, максимальная крупность транспортируемых кусков - до 1000 мм.

Скреперные установки на рудных шахтах применяют в очистных забоях для доставки руды от выпускных дучек до рудоспуска (рис.8, а) с последующей люковой погрузкой в другие виды транспорта или непосредственно в вагонетки (рис.8, б), для доставки руды по аккумулирующим выработкам, для подачи закладочных материалов в выработанное пространство. Их также широко используют на проходке горизонтальных и наклонных выработок (рис.8, в).

Рисунок 8 - Схемы скреперных установок: 1 - скреперная лебедка; 2 - скрепер; 3 - головной канат; 4 - хвостовой канат; 5 - концевой блок; 6 - отклоняющий блок; 7 - грохотная решетка; 8 - дучка; 9 - рудоспуск; 10 – полок

К самоходным транспортным машинам относят самоходные вагоны на пневмоколесном ходу и автосамосвалы.

Самоходные транспортные машины применяют для перевозки любых насыпных грузов в горнорудной, угольной и химической промышленности. Максимальный размер транспортируемого куска груза составляет 0,6-0,7 м. Самоходные вагоны некоторых конструкций требуют минимальной высоты выработок - 0,8 м, автосамосвалы - 4,5 м.

Самоходные транспортные машины получили наибольшее распространение в горнорудной промышленности как в качестве основного вида транспорта, так и в сочетании с электровозной откаткой и конвейерами.

Основными преимуществами самоходных транспортных машин являются: высокая производительность (до 1000 т/смену на одну установку при длине транспортирования до 200 м; средняя производительность 300-500 т/смену), хорошая маневренность, возможность преодоления больших (до 15°) подъемов, небольшие (до 10 - 12, м) радиусы поворота машин и др.

К недостаткам самоходных машин следует отнести высокую стоимость, сложность изготовления, значительный износ шин. Несмотря на указанные выше недостатки внедрение самоходного оборудования способствует повышению производительности труда, снижению себестоимости добычи и повышению безопасности ведения горных работ.

Рисунок 9 - Кабельный самоходный вагон типа ВС

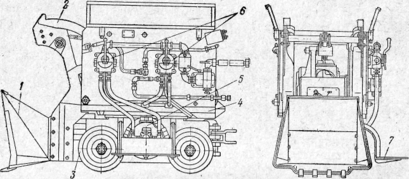

Наибольшее распространение в горной промышленности получили погрузочные машины с ковшом на перекатывающейся рукояти. Машина этого типа (рис. 10) состоит из исполнительного органа, включающего ковш 1 и рукоять 2, ходовой тележки 3, поворотной платформы 4, на которой установлена лебедка подъема ковша, двух двигателей 5, механизмов управления 6 и подножки. Погрузочные машины периодического действия как отечественные, так и зарубежные имеют емкость ковша от 0,125 до 0,8 м³; суммарную мощность привода от 15 до 50 кВт; производительность (техническую) от 0,5 до 2 м³/мин.

Рисунок 10. - Погрузочная машина прямой погрузки (ПГШ-1С)

На рудниках используется система конвейеров для транспортировки горной массы: это ленточные, ленточно-канатные, пластинчатые, вибрационные и другие виды конвейеров.

Литература

1. Грабчак Л.Г., Брылов С.А., Комащенко В.И. Проведение горно-разведочных выработок и основы разработки месторождений полезных ископаемых. М.: Недра, 1988. - 566с.

2. Татаренко А.М., Максецкий И.П. Рудничный транспорт. М.: Недра, 1990. - 318с.

3. Борисов С.С. Горное дело. М.: Недра, 1988. - 320с.
