чертятся только горизонтально или вертикально (но не по диагонали);

должны касаться внешней границы блока, но не должны входить в блок;

должны присоединяться к сторонам блока, но не к углам.

Взаимоотношения между дугами и блоками

Между данными (объектами) и функциями возможны четыре вида отношений: вход, управление, выход и механизм. Каждый вид изображается дугой, связанной с определенной стороной блока: левая сторона предназначена для входных дуг (входов) Х правая для выходных (выходов), верхняя сторона для управленческих дуг и нижняя для дуг механизмов.

Входные дуги изображают данные (объекты), используемые и преобразуемые функциями (документы, сырье, детали).

Выходные дуги изображают данные (объекты), в которые преобразуются входы (документы, счета, деньги, устройства).

Управляющие дуги представляют информацию, управляющую действиями функций (законы, приказы, системные требования, планы).

Дуги механизмов изображают физические аспекты функций (людей, склады, организации, приборы). С помощью дуг механизмов имеется возможность точно определять, какие ресурсы требуются для реализации конкретной функции, кто будет выполнять ее и т.д.

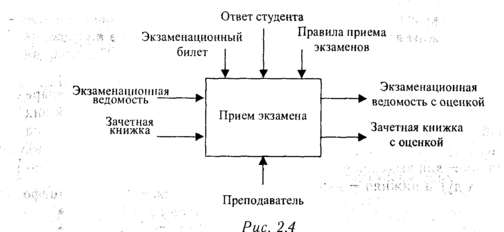

Пример. Процесс приема экзамена. Задача этой функции заключается в том, чтобы поставить оценки в экзаменационную ведомость и зачетную книжку. В качестве "механизма" здесь выступает преподаватель, который руководствуется содержанием экзаменационного билета, ответом студента и правилами приема экзаменов.

Нижняя сторона блока связана с еще одним типом дуг - дугой ссылки. Дуга ссылки (вызова) указывает подсистему, полностью выполняющую функцию данного блока. Это означает, что данный блок не имеет собственной детализирующей дочерней диаграммы, а детализирован полностью другим блоком в той же самой или другой модели. При этом множество вызывающих блоков могут вызывать один и тот же блок (по аналогии с программированием ссылку можно рассматривать как обращение к стандартной подпрограмме).

Стрелки ссылки должны направляться вниз и помечаться выражением ссылки на блок, который детализирует данный блок. Блок вызывающей диаграммы может вызывать только один блок. Однако, в зависимости от условий, указанных в примечании, приложенном к дуге запроса, блок вызывающей программы может выбирать одну из нескольких возможных называемых блоков. В этом случае, метка дуги ссылки должна включать список ссылок всех возможных называемых блоков.

Наименования (метки) дуг ставятся рядом со стрелкой. Если связь метки с соответствующей дугой не очевидна (для метки недостаточно места рядом с дугой), то для уточнения связи используют - ломаную линию.

Входные дуги на диаграмме IDEF0 выступают как ограничения. Соединение выхода одного блока с входом, управлением или механизмом других показывает, что моделируемая функция требует (и таким образом ограничивается) присутствия соответствующего выхода предыдущего блока. Таким образом, входные дуги данного блока представляют все данные (объекты), которые необходимы для выполнения его функции.

Размещение блоков на диаграмме

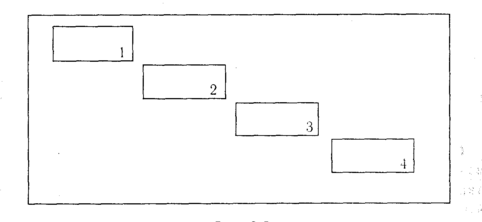

На диаграмме блоки выстраиваются по степени важности (как это понимает автор!). Такой относительный порядок называется доминированием. Доминирование понимается как влияние одного блока диаграммы на другие. Наиболее доминирующий блок обычно размещается в верхнем левом углу диаграммы, а наименее доминирующий - в правом нижнем.

Другим методом указания доминирования блоков является их нумерация: блок с меньшим номером будет иметь большую степень доминирования над блоком с большим номером.

Разветвление и слияние дуг

Дуга в IDEF0 редко изображает один объект или одни данные. Обычно она отражает их набор, поэтому дуги могут разветвляться и соединяться различными сложными способами. Вся дуга или часть, ее может выходить из одного или нескольких блоков и заканчиваться в одном или нескольких блоках. Разветвление дуг, изображаемое в виде расходящихся линий, означает, что все содержимое дуг (или его часть) может появиться в каждом ответвлении дуги. При этом дуга помечается до ветвления, чтобы дать название всему набору. Кроме того, каждая ветвь дуги может быть помечена или не помечена в соответствии со следующими правилами:

непомеченные ветки содержат все данные (объекты), указанные в метке перед разветвлением;

ветки, помеченные после точки разветвления, содержат все данные (объекты) или их часть, указанные в метке, дуги перед разветвлением (т.е. каждая метка ветки уточняет, что именно содержит ветвь).

Слияние дуг, изображаемое в виде сходящихся вместе линий, указывает, что содержимое каждой ветви идет на формирование метки для дуги, являющейся результатом слияния исходных дуг. После слияния результирующая дуга всегда помечается для указания нового набора данных (объектов), возникшего после объединения. Кроме того, каждая ветвь перед слиянием может помечаться в соответствии со следующими правилами:

непомеченные ветки содержат все данные (объекты), указанные в обшей метке после слияния;

ветки, помеченные перед слиянием, содержат все данные (объекты) или их часть, перечисленные в метке дуги после слияния (т.е. каждая метка ветки ясно указывает, что именно содержит ветвь).

Связи между блоками

IDEF0-диаграмма составляется из блоков, связанных дугами, которые определяют, как блоки влияют друг на друга. Это влияние может выражаться либо в передаче результатов работы одного блока другому блоку для дальнейшего преобразования, либо в выработке управляющей информации, предписывающей, что именно должна выполнять другая функция. Можно выделить пять типов взаимосвязей между блоками для описания их отношений:

вход-управление;

выход-вход;

обратная связь по управлению;

обратная связь по входу;

выход-механизм.

Отношение вход-управление возникает в том случае, если выход одного блока содержит управляющие данные для блока с меньшим доминированием.

Отношение выход-вход возникает тогда, когда выход одного блока становится входом для блока с меньшим доминированием.

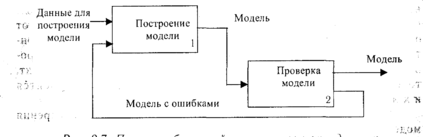

Более сложны обратные связи, поскольку они отражают итерационные процессы результаты работы функции (выходы) влияют на выполнение других функций, которые впоследствии влияют на исходную функцию. Различают описание двух видов обратной связи: по потоку данных (по входу) и по управлению.

Обратная связь по потоку данных возникает, когда выход одного блока становится входом другого блока с большим доминированием.

Управленческая обратная связь возникает, когда выход некоторого блока содержит управляющие данные для блока с большим доминированием.

Отношение выход-механизм встречается нечасто и отражают ситуацию, при которой выход одного блока становится средством достижения цели другого блока. Эти отношения характерны при распределении источников ресурсов (инструменты, обученный персонал, физическое пространство, оборудование, финансирование, материалы).
