Обычно этим способом пользуются для получения нитрида кремния как тугоплавкого материала. В данной реакции чистый азот может быть заменен аммиаком, который диссоциирует при высокой температуре и взаимодействует с кремнием легче, чем молекулярный азот.
Пленки нитрида кремния могут быть получены методом открытой трубы. В рабочей камере располагают пластины кремния и пропускают через нее поток азота. При температуре 1200°С и скорости потока азота 300 см3/мин на поверхности пластин кремния образуется пленка нитрида кремния.
Реакция взаимодействия силана с аммиаком. Для протекания химической реакции азотирования силана аммиаком необходима температура 700—11000 C Таким образом, по сравнению с предыдущей реакцией рабочие температуры процесса осаждения пленок нитрида кремния значительно ниже. В рабочую камеру с кремниевыми пластинами в потоке водорода со скоростью (Зч-5) подаются силан и аммиак в соотношении 1:20. Избыток водорода препятствует преждевременному разложению силана. В рабочей камере при температуре выше 500°С происходит разложение силана и взаимодействие его с аммиаком:
3SiH4 + 4NH3 — Si3N4 + 12Н2
Образовавшийся в результате реакции нитрид кремния осаждается на поверхности кремниевых пластин.
Скорость роста пленки нитрида кремния зависит от концентрации силана в рабочей камере и температуры проведения процесса (рис. 8). Из графика видно, что при температуре 1250°С скорость осаждения замедляется, а при температуре выше 1250°С
значительно уменьшается. Это объясняется недостатком силана в рабочей камере вследствие его интенсивного разложения при повышенных температурах.
Обычно пленки нитрида кремния осаждают на подложки при температуре 800—900°С с использованием рабочей смеси, состоящей из водорода или аргона, используемых в качестве газов-носителей и реагентов: силана (до 1%) и аммиака (до 3%). Расход рабочей смеси устанавливают равным 1000 см3/мин. Время процесса выбирают из условия требуемой толщины пленки. В качестве газа-носителя наряду с водородом и аргоном могут быть использованы азот или оксид азота.

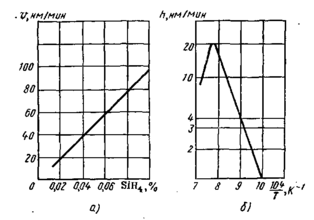

Рис. 8. Зависимость скорости осаждения пленок Si3N4:
Реакция взаимодействия тетрахлорида кремния с аммиаком. Образование пленки нитрида кремния при взаимодействии тетрахлорида кремния с аммиаком протекает в несколько стадий. На начальной стадии образуется диимид кремния:
При комнатной температуре эта реакция дальше не идет. Происходит полимеризация диимида кремния.
Если температуру повысить до 400°С, то пойдет реакция
Если температуру повысить до 650°С, реакция идет дальше:
Завершающая стадия образования нитрида кремния проходит при температуре 1100—1250°С:
В результате образуются кристаллиты нитрида кремния б-модификации. Если завершающую стадию реакции проводить при температуре 4000C, то образуется полностью аморфная пленка нитрида кремния на поверхности подложки.
Следует отметить, что с увеличением толщины пленки нитрида кремния (свыше 1 мкм) в них возникают трещины. Наличие трещин — результат высокого значения модуля упругости нитрида кремния, различия в коэффициентах термического расширения кремния и нитрида кремния, а также следствие неоднородности структуры подложки и нитридной пленки.
Процесс осаждения пленок нитрида кремния проводят в кварцевой трубе, в которую подают смесь тетрахлорида с аммиаком. В качестве газа-носителя используют водород, аргон или азот. Скорость подачи смеси газа-носителя с реагентами выбирают равной (5н-4-10) 103 см3/мин.
Скорость осаждения пленки нитрида кремния зависит от температуры проведения процесса и соотношения между тетрахлоридом и аммиаком.
На рис. 9 приведена зависимость скорости осаждения пленки нитрида кремния от температуры для двух соотношений между тетрахлоридом и аммиаком.
Кроме тетрахлорида кремния для осаждения пленок нитрида кремния можно использовать галогенированные силаны типа "Hi-nSiXn, где X — галоген; п=1, 2, 3, 4. Реакция образования пленки нитрида кремния имеет вид
В качестве газов-носителей используют, как и в предыдущем случае, водород, аргон или азот. Температура проведения процесса осаждения для этих реагентов может быть снижена до 750— Э80°С. Скорость роста пленок нитрида кремния для этого процесса в большой степени зависит от технологических режимов.
Реакция взаимодействия силана с гидразином. Для осаждения яленок нитрида кремния вместо аммиака используют гидразин N2H4. Реакция в этом случае идет по следующей схеме:
SiH4 + N2H4 Si (NH)2 + ЗНг
2Si (NH)2 — (SiN)2 NH + NH3
3 (SiN)2 NH — 2Si3N4 + NH3
При использовании реакции взаимодействия аммиака с силаном температура осаждения пленок нитрида кремния не может быть ниже 750°С. Применение гидразина вместо аммиака позволяет снизить рабочую температуру процесса до 550°С,.так как гидразин разлагается при более низких температурах. Осаждение пленок проводят в кварцевой трубе, через которую пропускают газ-носитель и смесь силана с гидразином.
Рис. 9. Зависимость скорости осаждения пленок Si3N4 от температуры
На рис. 10 показана зависимость скорости осаждения пленок нитрида кремния от температуры для двух различных соотношений концентраций силана и гидразина.
Реакция взаимодействия тетрабромида кремния с азотом. Реакция осаждения нитрида кремния идет при температуре 950°С и имеет вид
Рис. 10. Зависимость скорости осаждения пленок S13N4 от температуры
На рис. 11 показана схема установки для проведения процесса нанесения пленок нитрида кремния на подложки с использованием рассмотренных реакций:
SiH4-T-NH3; SiCl4 + NHs; SiH4 + + N2H4; SiBr4 + N2.

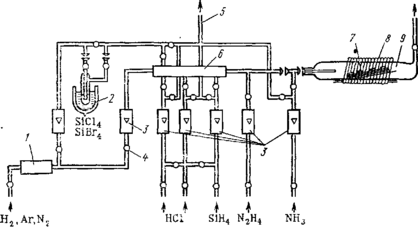

Рис. 11. Схема установки для осаждения пленок SіNi:
1 — блок очистки водорода; 2 — источник SiCI4 или SiBr4; 3 — ротаметры; 4 — краны: 5 — выпуск избыточных газов; S — смесительная камера; 7 — пластины; 4 — нагреватель: 9 — рабочая камера
11. Реактивное катодное осаждение пленок нитрида кремния
Достоинство этого метода состоит в том, что реакция между кремнием и азотом происходит при комнатной температуре окружающей среды за счет энергии газового разряда, между анодом и катодом в рабочей камере.
Нанесение пленок нитрида кремния проводят в специальных установках катодного распыления при постоянном токе с холодным или горячим катодом.
Для проведения процесса катодного осаждения используют катод из высокочистого кремния в виде плоской пластины большого (80—120 мм) диаметра. Анодом служит подложка. При подаче на катод высокого напряжения (1-—3 кВ) в пространстве между анодом и катодом возникает аномальный тлеющий разряд, который ионизирует газ внутри рабочей камеры. Специфика аномального тлеющего разряда состоит в том, что в непосредственной близости около катода образуется настолько сильное электрическое поле, что образовавшиеся при разряде положительно заряженные ионы газа, ускоряемые этим полем и бомбардирующие катод, выбивают из него не только дополнительные электроны (необходимые для поддержания разряда), но и атомы материала катода.
В течение этого процесса кремниевый катод постепенно разрушается. Поэтому в производственных условиях, когда процесс катодного распыления используется длительное время, катод подлежит замене после определенного срока службы.
Технологический процесс катодного осаждения пленок нитрида кремния включает в себя предварительную откачку воздуха из рабочей камеры с целью удаления имеющихся в воздухе загрязнений.
Откачку обычно проводят до давления 1,3· 10~3—1,3· 10~4 Па, а затем в рабочую камеру вводят смесь газов аргона и азота, предварительно очищенных от влаги и кислорода. Давление в рабочей камере при этом устанавливают равным 1,3—13 Па.
Азот, участвующий в процессе, является реактивным газом, а аргон используется для повышения эффективности процесса распыления. Требование по отсутствию кислорода в рабочей камере продиктовано тем, что кремний взаимодействует с кислородом значительно лучше, чем с азотом. Поэтому даже незначительное количество кислорода в рабочей камере приводит к образованию пленки диоксида кремния на поверхности подложки.
На процесс катодного осаждения оказывают влияние катодный ток и расстояние между анодом и катодом. При плотности катодного тока 0,2—0,8 мА/см2 и расстояния между анодом (подложкой) и катодом (пластина кремния) 2—5 см можно получить скорость осаждения нитрида кремния 0,01—0,05 мкм/мин.
Применение катода с поверхностью, большей или равной поверхности подложки, позволяет получать осажденные пленки нитряда кремния одинаковой толщины с разбросом, не превышающим 5%.
Реактивное ионно-плазменное осаждение пленок нитрида кремния является разновидностью катодного способа. Отличительной особенностью реактивного ионно-плазменного способа является то, что высокое отрицательное напряжение прикладывается не к катоду, а к дополнительному электроду, называемому мишенью. Отсюда следует, что и распыляемый материал (кремний) будет служить не катодом, а мишенью.
Второй отличительной особенностью является введение в рабочую камеру устройства для расположения подложек, на которые будет происходить осаждение нитрида кремния.
Третья особенность ионно-плазменного способа состоит в том, что в промежутке между подложкой и мишенью располагают анод и катод, между которыми создают несамостоятельный дуговой разряд. Для этого между анодом и катодом прикладывают напряжение порядка 100—300 В, а в рабочем объеме создают давление 0,13—0,013 Па. В этом случае катод эмитирует электроны, которые, взаимодействуя с рабочим газом, создают электронно-ионную плазму.
Положительные ионы плазмы бомбардируют кремниевую мишень и выбивают из нее атомы кремния. Выбитые из мишени, они реагируют с азотом, находящимся внутри рабочей камеры, и образуют нитрид кремния, который осаждается на подложке.
Таким образом, принципиальных различий между процессами катодного и ионно-плазменного осаждения нитрида кремния нет. Обычно различают лишь конструкции установок, которые характеризуют по числу рабочих электродов как двух- и трехэлектродные.
Начало и конец процесса осаждения пленок нитрида кремния определяются подачей и отключением высокого напряжения на мишени.
12. Контроль качества защитных диэлектрических пленок диоксида и нитрида кремния
При использовании защитных диэлектрических пленок SiO2 и Si3N4 в процессах планарной технологии подвергают контролю три основные характеристики: толщину пленки, наличие в ней сквозных отверстий (пористость) и количество дефектов на границе раздела кремний — защитная пленка.
Толщина защитной диэлектрической пленки является главным критерием, определяющим максимальную глубину проникновения легирующей примеси в полупроводниковые кристаллы при проведении процесса диффузии в планарной технологии.
Наличие сквозных отверстий (пор) в защитной пленке приводит к паразитному легированию исходной подложки и замыканию отдельных активных областей транзисторных структур интегральной микросхемы при проведении процессов локальной диффузии.
Количество дефектов на границе кремний — защитная пленка связано с плотностью зарядов на этой границе. Увеличение плотности зарядов приводит к ухудшению электрических параметров готовых полупроводниковых приборов и интегральных микросхем.
Таким образом, контроль рассмотренных характеристик защитных диэлектрических пленок позволяет оценить возможность их применения в последующих технологических процессах.
Контроль толщины защитных диэлектрических пленок. Толщина защитных диэлектрических пленок определяется с помощью следующих способов: микровзвешивания, интерферометрии и эллипсометрии.
