Рисунок 5 – Кулисный механизм

Возвратно-поступательное движение в кривошипных механизмах можно передавать и без шатуна. В ползушке, которая в данном случае называется кулисой, делается прорез поперек движения кулисы. В этот прорез вставляется палец кривошипа. При вращении вала кривошип, двигаясь влево и вправо, водит за собой и кулису. Устройство кулисного механизма с эксцентриком показано на Рисунке 5. Вместо кулисы можно применить стержень, заключенный в направляющую втулку. Для прилегания к диску эксцентрика стержень снабжается нажимной пружиной. Если стержень работает вертикально, его прилегание иногда осуществляется собственным весом. Для лучшего движения по диску на конце стержня устанавливается ролик. Иногда в машинах возвратно-поступательное движение передается с переменными ходами, тесть в одну сторону ползун движется с одной скоростью, а в обратную — с другой. Такой механизм применен в поперечно-строгальном станке.

Храповые механизмы

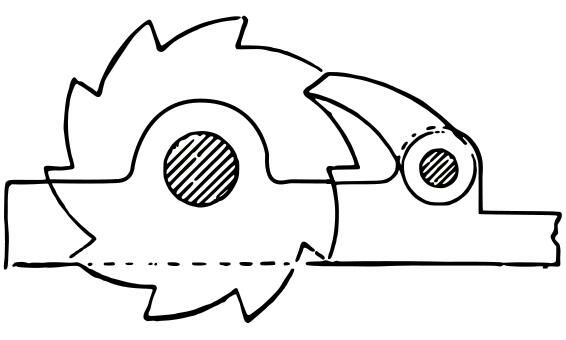

Рисунок 6 – Храповой механизм

Кроме непрерывного вращательного движения, в машинах очень часто применяется прерывистое вращательное движение. Такое движение осуществляется при помощи так называемого храпового механизма (Рисунок 6). Основными частями храпового механизма являются: храповик (диск с зубцами), рычаг и собачка. Зубцы храповика имеют особую форму. Одна сторона у них сделана пологой, а другая отвесной или несколько подвнутренной. Храповик насажен на вал неподвижно. Рычаг же, сидящий рядом с храповиком, может свободно качаться. На рычаге имеется собачка, которая одним концом лежит на храповике. С помощью шатуна или тяги от того или иного ведущего механизма рычаг приходит в карательное движение, При отклонении рычага влево собачка скользит свободно по пологому склону зубцов, не поворачивая храповик. При отходе вправо собачка упирается в уступ зубца и поворачивает храповик на некоторый угол. Так, непрерывно качаясь в ту и другую сторону, рычаг с собачкой приводит храповик с валом в периодическое вращательное движение. Для надежного прилегания собачки к храповику собачка снабжается нажимной пружиной. Но бывает и другое назначение храпового механизма: для предохранения вала с храповиком от проворачивания. Так, у лебедки при подъеме груза храповик с собачкой не дают барабану провертываться обратно. Иногда нужно получить вращение храповика не только в одну сторону, но и в другую. В этом случае зубцы у храповика делают прямоугольными, а собачку — перекидной. Перекинув собачку вправо или влево, можно изменить и вращение храповика. Число зубцов на храповике зависит от требуемого угла поворота. На какую часть окружности поворачивается храповик, столько делают и зубцов. Например, если на 60° — одну шестую долю окружности, то берут 6 зубцов; на 30° — одну двенадцатую долю — делают 12 зубцов и т. д. Меньше шести зубцов на храповике обычно не бывает.

Кулачковые механизмы

Кулачковые механизмы (Рисунок 7) служат для преобразования вращательного движения (кулачка) в возвратно-поступательное или другой, заданный вид движения.

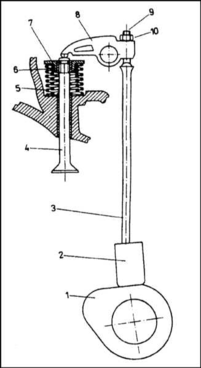

Рисунок 7 - Кулачковый механизм

1 — Кулачок распределительного вала; 2 — Толкатель; 3 — Штанга толкателя; 4 — Клапан; 5 — Внешняя пружина; 6 — Внутренняя пружина; 7 — Тарелка; 8 — Коромысло привода клапана; 9 — Регулировочный винт; 10 — Контргайка

Механизм состоит из кулачка — криволинейного диска, насаженного на вал, и стержня, который одним концом опирается на криволинейную поверхность диска. Стержень вставлен в направляющую втулку. Для лучшего прилегания к кулачку стержень снабжается нажимной пружиной. Чтобы стержень легко скользил по кулачку, на его конце устанавливается ролик. Но бывают дисковые кулачки другой конструкции. Тогда ролик скользит не по контуру диска, а по криволинейному пазу, вынутому сбоку диска. В этом случае нажимной пружины не требуется. Движение ролика со стержнем в сторону осуществляется самим пазом. Кроме рассмотренных нами плоских кулачков, можно встретить кулачки барабанного типа. Такие кулачки представляют собой цилиндр с криволинейным пазом по окружности. В пазу установлен ролик со стержнем. Кулачок, вращаясь, водит криволинейным пазом ролик и этим сообщает стержню нужное движение. Цилиндрические кулачки бывают не только с пазом, но и односторонние — с торцовым профилем. В этом случае нажим ролика к профилю кулачка производится пружиной. В кулачковых механизмах вместо стержня очень часто применяются качающиеся рычаги. Такие рычаги позволяют менять длину хода и его направление. Длину хода стержня или рычага кулачкового механизма можно легко рассчитать. Она будет равна разнице между малым радиусом кулачка и большим. Например, если большой радиус равен 30 мм, а малый 15, то ход будет 30—15 = = 15 мм. В механизме с цилиндрическим кулачком длина хода равняется величине смещения паза вдоль оси цилиндра. Благодаря тому, что кулачковые механизмы дают возможность получить разнообразнейшие движения, их часто применяют во многих машинах. У двигателей внутреннего сгорания кулачковый механизм приводит в действие систему зажигания. Равномерное возвратно-поступательное движение в машинах достигается одним из характерных кулачков, который носит название сердцевидного. При помощи такого кулачка происходит равномерная намотка челночной катушки у швейной машины. Для моделей кулачковые механизмы сделать нетрудно. Плоские кулачки легко выпилить из дерева или из толстого алюминия, латуни, меди. Ролики хорошо выточить на токарном станке. Плоский кулачок с боковым пазом можно сделать так, как показано на рисунке 18,5. Цилиндрические (пространственные) кулачки для облегчения изготовления паза лучше делать составными. На торцах двух отдельных цилиндров вырезают требуемый профиль. После этого цилиндры надеваются на вал и между их профильными торцами, образуется нужный паз. Упрощенный тип открытого цилиндрического кулачка, может быть получен от косой посадки диска на ось

Шарнирно-рычажные механизмы

Часто в машинах требуется изменить направление движения какой-либо части.

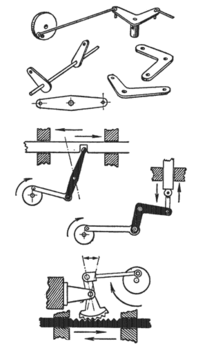

Рисунок 8 – Виды шарнирно-рычажных механизмов

Допустим, движение происходит горизонтально, а его надо направить вертикально, вправо, влево или под каким-либо углом. Кроме того, иногда длину хода рабочего рычага нужно увеличить или уменьшить. Во всех этих случаях применяют шарнирно-рычажные механизмы (Рисунок 8). Рычажный механизм получает качательное движение от кривошипно-шатунного и передает его ползуну. Длину хода при шарнирно-рычажном механизме можно увеличить за счет изменения длины плеча рычага. Чем длиннее плечо, тем больше будет его размах, а, следовательно, и подача связанной с ним части, и наоборот, чем меньше плечо, тем короче ход. На рисунке показаны детали шарнирно-рычажных механизмов, которые могут быть применены в моделях. Шарнирно-рычажные механизмы имеются в моделях жатки-самосброски и сенокосилки. У жатки-самосброски через угловой рычаг передается движение ножу. У сенокосилки, кроме передачи к ножам, при помощи этих механизмов происходит подъем пальцевых брусьев.

Цепная передача

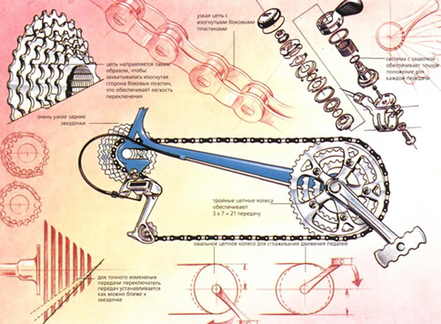

Рисунок 9 – Цепная передача

Цепи в основном делятся на два вида — кольцевые и пластинчатые. Обыкновенные кольцевые цепи обычно применяются для поднятия грузов, а пластинчатые как для поднятия грузов, так и для передачи вращения. Пример цепной передачи можно видеть у велосипеда. Цепная передача по сравнению с ременной удобна тем, что не дает проскальзывания и позволяет соблюдать правильность передаточного числа. Цепная передача осуществляется только при параллельных валах. Основной величиной цепной передачи является шаг. Шагом считается расстояние между осями роликов у цепи или расстояние между зубцами звездочки. Кроме роликовых цепей, в машинах широко применяются еще зубчатые, так называемые бесшумные цепи. Каждое звено их соединено из нескольких зубчатых пластин в ряд. Ширина этой цепи намного больше, чем роликовая. Звездочка такой передачи похожа на шестерню. Чтобы цепь не соскакивала с колеса, необходимо сделать на ней направляющие пластины. Зубчатые цепи могут работать на больших скоростях. Ими часто осуществляют передачу от мотора. Допустимое передаточное число цепных передач может быть до 1: 15. Самое малое число зубцов у звездочек берут: у роликовых цепей — 9, а у зубчатых — 13—15. Расстояние между осями звездочек принимают не менее полуторного диаметра большой звездочки. Как и в ременных передачах, так и здесь от одной ведущей звездочки одной цепью можно вращать несколько ведомых. Цепь надевается на звездочки не туго, как ремни, а с некоторым провисанием. Для регулирования натяжения часто применяют натяжной ролик. Число оборотов ведомой звездочки зависит от соотношения зубцов на обеих звездочках. Цепная передача в моделях.

Червячная передача

Червячная передача (Рисунок 10)служит для получения вращения между валами, пересекающимися в одной плоскости. Передача состоит из винта (червяка) и винтового колеса, которые находятся в зацеплении. При вращении червяка витки ведут зубцы колеса и заставляют его вращаться. Обычно вращение от червяка передается колесу.

Обратная передача почти не встречается из-за самоторможения. Червячная передача применяется чаще всего при больших передаточных числах в пределах от 5 до 300. Благодаря большому передаточному числу червячная передача широко применяется в качестве механизма для снижения числа оборотов — редуктора. Обычно червяк соединяется при помощи муфты с электромотором, а вал червячного колеса соединяется с машинами (станком, лебедкой, транспортером и пр.), которым он и передает необходимое вращение.

Конструктивно червячный редуктор оформляют в самостоятельный механизм, помещенный в закрытый корпус. Для легкого вращения и предохранения трущихся частей от нагрева внутрь корпуса заливается масло. Передаточное число червячной передачи, зависит от числа заходов червяка и количества зубцов на колесе.

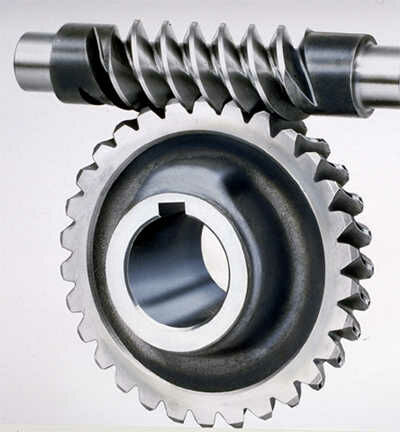

Рисунок 10 – Червячная передача

Литература

1. Глубина и угол - как задумано // Мастер на все руки. - 2001. - №3. - с.29.

2. Двоенцов Д. Циркулярка из дрели // Моделист - Конструктор. - 2003. - №10. - с.12-14.

3. Денбский В. Простой токарный // Моделист - Конструктор. - 1985. - №2. - с.22.

4. Дрель-кругорез // Мастер на все руки. - 2001. - №3. - с.28.

5. Дрель: пилит и шлифует // Мастер на все руки. - 2002. - №4. - с.16-17.

6. Дрель со сдувом // Мастер на все руки. - 2001. - №3. - с. 24.

7. Евдокимов В.Д., Полевой С.Н. Знакомьтесь - инструменты. М.: Машиностроение, 1981.

8. Лобзик, но большой // Моделист - Конструктор. - 1999. - №2. - с.14-15.
