Пути развития современных ТЭС

Реферат

Выполнил: студент Божков А.Ю. группа ТЭ-61

Новосибирский государственный технический университет

Новосибирск, 2010

Введение

Направления развития перспективных технологий ТЭС можно разделить на 3 основных: совершенствование термодинамических циклов, совершенствование схемной и элементной базы и совершенствование сжигания топлива. В данной работе освещены новые технологии развития котельной части ТЭС, в том числе: сжигание угля в вихревой топке, технология термоподготовки топлива, плазменный розжиг и стабилизация горения основного факела, технология сжигания твердого топлива в котлах с кольцевой топкой, технология сжигания композитного жидкого топлива.

1. Сжигание угля в вихревой топке

Конструкции опытных и серийных котлов с вихревой топкой для энергоблоков различной мощности разрабатываются на базе обширного комплекса опытно-конструкторских и научно-исследовательских работ. Основная особенность конструкции котла: в нижней части имеется горизонтальная вихревая камера высокотемпературного горения с фронтальным расположением горелок, соединенная с камерой охлаждения.

В ыполненные к настоящему времени комплексные исследования теплотехнологических процессов в вихревой топке позволяют надежно конструировать высокоэффективные топки со ступенчатым сжиганием, что решает проблему снижения выбросов окислов азота. Экспериментальные исследования аэродинамики вихревых топок на изотермических воздушных и гидравлических моделях и математическое моделирование аэродинамических процессов дали возможность установить основные геометрические соотношения в рационально спроектированных вихревых топках, а математическое моделирование лучистого теплообмена в вихревой топке позволило подробно вскрыть картину процесса горения в вихревой камере, процессов теплообмена в камере, определить оптимальные значения коэффициентов избытка воздуха при ступенчатом сжигании, установить условия минимального выхода окислов азота в режиме жидкого шлакоудаления.

Элементная база технологии сжигания топлива в вихревой топке зависит от того, устанавливается ли эта технология при реконструкции котла или она используется на проектируемой станции.

На вновь проектируемой станции использование котлоагрегата с вихревой топкой позволяет значительно сократить габариты котлоагрегата и тем самым снизить капиталовложения в основное оборудование. При этом пылесистема проектируется в соответствии с требованиями вихревой технологии. Эти требования не вызывают появления новых элементов в технологической схеме ТЭС и изменения рабочих параметров.

При реконструкции функционирующих ТЭС установка вихревой топки на реконструируемом котлоагрегате требует, во-первых, существенной переделки самого котлоагрегата и, во-вторых, возможной переделки пылесистем.

Применение вихревой технологии обусловливает изменения: гаммы теплив в связи с бесшлаковочным сжиганием канско-ачинских углей в котлоагрегатах с вихревой топкой и жидким шлакоудалением, режимных параметров котла и надежностных параметров, коэффициента готовности котлоагрегата из-за повышенного износа тепловоспринимающих поверхностей при вихревом сжигании твердого топлива, экологических параметров.

2. Технология термоподготовки топлива

Сущностью термической подготовки пылевидного топлива является предварительная частичная аллотермическая его газификация при температурах 600...800 °С и выше доли размолотого угля в горелочном устройстве, либо полностью всего потока угля в специальном предтопке, например, циклонного типа. Прогрев рабочего потока угольной пыли осуществляется за счет сжигания высокореакционного топлива, в качестве которого могут использоваться газ, мазут или высокореакционный уголь, например КАУ.

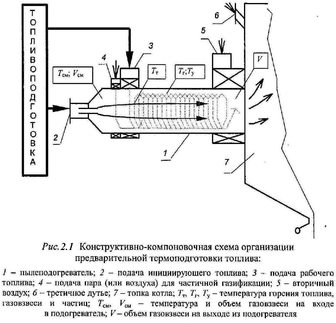

П оток высококонцентрированной угольной пыли 3 тангенциально поступает в установку 1, выполненную в виде цилиндра, и образует реакторное пространство, внутрь которого направляется горящее высокореакционное топливо 2 с концентрацией кислорода, обеспечивающей устойчивое горение. В предтопке поток рабочего топлива прогревается с образованием двухфазного топлива – газовзвеси, содержащей в основном окись углерода, водород, непрореагировавшую угольную пыль, коксовый остаток, метан, углекислый газ и азот. На выходе из предтопка газовзвесь смешивается со вторичным воздухом и вместе с продуктами сгорания инициирующего топлива поступает в топку котла. Для надежного воспламенения и регулирования процесса горения на начальном участке факела часть вторичного воздуха отбирается и подается в коллектор, откуда через спец.трубки, расположенные под углом к оси движения газовзвеси и по касательной к образующей ТЦП. При необходимости возможно добавление пара или воздуха для частичной газификации рабочего топлива, а также применение стадийного сжигания 6.

Недостатком технологий с термической подготовкой топлива можно считать усложнение системы топливоподготовки по сравнению с традиционными из-за необходимости создания двух потоков топлива (рабочего и инициирующего) и организации паровоздушного дутья для частичной газификации. Однако эти усложнения не связаны с созданием принципиально нового и уникального оборудования, так как для потока инициирующего топлива используется станционное газовое или мазутное хозяйство, а в случае использования в качестве инициирующего топлива высокореакционного угля топливоподготовка для него выглядит аналогично схемам с прямым вдуванием пыли. Для потока рабочего угля топливоподготовка аналогична схемам с промбункером. Отбор пара для частичной газификации может осуществляться, например, из станционного коллектора собственных нужд. Кроме того, большинство станций уже оборудованы мазутным хозяйством, а многие имеют и газовое, что упрощает внедрение технологии в рамках реконструкции действующих станций.

3. Технология плазменного розжига твердого топлива

В основе технологии лежат процессы термодеструкции и пиролиза твердого топлива под воздействием температуры. Однако направленность технологии и ее техническое оснащение отличны от технологии термоподготовки топлива в ТЦП. Технология плазменного розжига – это в первую очередь средство повышения реакционной способности твердого топлива. В последнее время эта технология рассматривается и как средство снижения выбросов оксидов азота.

Плазменный розжиг и подсветка пылеугольного факела направлены на вытеснение из топливного баланса ТЭС мазута на эти нужды. Технология заключается в обработке струей низкотемпературной плазмы (3500…5000 ℃) потока угольной пыли, транспортируемой воздухом. Высокая температура теплового удара приводит к прогреву топлива со скоростью 103…104 К/с при размерах частиц менее 250 мкм, при этом достигается конечная температура частиц 800…900 ℃ и выше, что интенсифицирует разложение органической части топлива.

П осле обработки плазмой поток газовзвеси содержит в себе деструктурированные частицы угля газы, в том числе и легко воспламеняющиеся водород, метан и окись углерода. Такой состав газовзвеси позволяет надежно воспламенять и стабильно поддерживать горение основного пылеугольного факела в топке парогенератора.

Плазменная технология является технически осуществимой и технологически простой в управлении. Поток плазмы создается в плазмотроне, конструкция которого показана на рис. 3.1, и может быть вмонтирован в пылеугольную горелку или установлен в специальном муфеле под основной горелкой. Плазмотрон состоит из анода 1, катода 2, кольца закрутки плазмообразующего воздуха 3 и охлаждаемого одой корпуса 4. Тепловая мощность плазмотрона составляет не более 1, 5% от тепловой мощности потока аэропыли.

4. Технология сжигания топлива в котле с кольцевой топкой

Кольцевая топка (КЦТ) представляет дальнейшее развитие тангенциальных топок, отличительной особенностью которых является вихревой характер течения газов. Продукты сгорания в такой топке движутся сравнительно узким спирально-вихревым потоком в пристенной области топки, а в центральной (приосевой) области топки по всей ее высоте практически отсутствует активное движение факела. Поперечный размер (диаметр) этой малоактивной зоны достигает 40...50% сечения топки, что позволяет эффективно использовать ее для размещения надежно работающих дополнительных (в виде осесимметричной вставки) поверхностей нагрева. При таком решении вращающийся факел оказывается зажатым в кольцевом пространстве между внутренними и наружными экранами, в результате чего условия смешения, выгорания и теплообмена в таком топочном объеме становятся другими по сравнению с традиционными топками.

Применение кольцевых топок для мощных котлов позволяет уменьшить их высоту на 30...40 % [295] и за счет этого сократить металло- и капиталоемкость котлов.

Т ехнологической особенностью котлов с КЦТ является топка, представляющая собой многогранную призму, внутри которой по всей ее высоте коаксиально установлена многогранная экранированная вставка. При восьмигранном сечении аэродинамика топки близка к течению в цилиндрической кольцевой камере. Стены внутренней и наружной камер выполнены из цельносварных газоплотных панелей. В нижней части топки экраны наружной камеры отгибаются внутрь и образуют многоскатную холодную воронку. В верхней части топки к боковым стенам наружной камеры примыкают горизонтальные конвективные газоходы, число которых может быть 2 или 4. Горелочные устройства устанавливаются на каждой стене топки в один или несколько ярусов (в зависимости от мощности котла). Оси горелок направлены по касательным к условной окружности, диаметр которой выбирается с учетом шлакующих характеристик угля. Особенностью воспламенения факела в кольцевой топке является прогрев и зажигание топливно-воздушной смеси (вытекающей из щелевой прямоточной горелки) в основном за счет набегающего от предыдущих (по ходу вращения) горелок мощного вихревого потока высокотемпературных топочных газов. В вертикально-щелевых прямоточных горелках аэросмесь подается со стороны набегающего (поджигающего) потока высокотемпературных топочных газов, а вторичный воздух вводится со стороны наружного экрана, к которому отжимается весь факел.

5. Технология сжигания композитного жидкого топлива

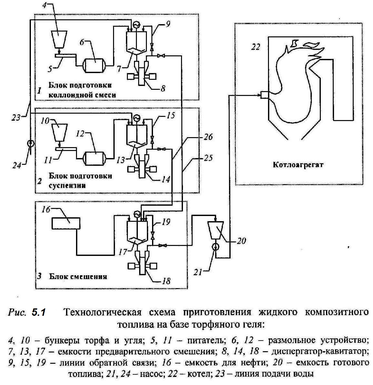

Композитное жидкое топливо (КЖТ) готовится в системе топливоподготовки энергоблока на основе торфяного геля и водоугольной суспензии. Предварительно измельченный торф подают в емкость для приготовления коллоидной смеси. В эту же емкость подают воду. Воду и торф смешивают в заданном соотношении. После предварительно смешивания в емкости торфоводяной раствор направляют в диспергатор-кавитатор, где происзодит окончательный размол торфа с образованием коллоидной смеси заданного качества. Регулирование процесса осуществяют кратностью обработки смеси в диспергаторе-кавитаторе посредством организации соответствующей обратной связи и интенсивнотью обработки. Аналогичным образом готовят водоугольную суспензию. Воду и уголь смешивают в заданном соотношении. Затем обработкой в диспергаторе-кавитаторе получают суспензию заданного качества. Композитное жидкое топливо получаеют предварительным смешением жидкого топлива, коллоидной смеси и водоугольной суспензии в собственной емкости с последующей обработкой в диспергаторе-кавитаторе аналогично приготовлению коллоидной смеси и угольной суспензии. Готовое КЖТ направляют в емкость, откуда насосом подают на горелочные устройства котлоагрегата.

Т аким образом, в предложенной технологии за счет вариации компонентов, интенсивности обработки каждого компонента и композитного топлива в целом получают жидкое топлива заданного качества вне зависимости от изменяющихся свойств компонентов. Полученное топливо имеет глубоко диспергированный состав с размером твердой фракции 35 мкм, при этом твердые угольные частицы встроены в коллоидную структуру торфяного геля. Такое топливо может быть использовано как в качестве основного, так и растопочного. В то же время при незначительных изменениях в технологической линии приготовления топлива можно получать торфоугольный брикет или гранулы для слоевого сжигания ( том числе и в кипящем слое.
