На практике установлено, что работоспособность новых валков, особенно рабочих, прошедших сложную термическую обработку, значительно повышается при вылеживании их в течение 5-6 месяцев; это способствует снятию внутренних напряжений в валках.
Важной операцией является подготовка поверхности валков к прокатке. Применяются рабочие валки со шлифованной, полированной и насеченной поверхностью. Шлифование валков до 7-9 класса чистоты поверхности является наиболее распространенной операцией; она выполняется на специальных вальцешлифовальных станках. Инструментом для обработки служат шлифовальные круги из карбида кремния, карбида бора, электрокорунда, синтетических алмазов и других материалов. При шлифовании сначала производится обдирка с целью удаления накопившихся поверхностных дефектов, а затем - чистовая обработка с профилированием бочки валка и доводкой поверхности до заданного класса чистоты. Съем поверхностного слоя за одну плановую перешлифовку (при отсутствии глубоких повреждений) для рабочих валков составляет примерно 0,05-0,1 мм на диаметр.
Полированные рабочие валки 10-12 класса чистоты поверхности применяются на многовалковых станах, в частности при прокатке нержавеющей стали, а также очень часто при прокатке некоторых видов цветных металлов, например фольги. Полирование осуществляется также на вальцешлифовальных станах с применением мелкозернистых корундовых кругов на бакелитовой связке с графитовым наполнителем, графитовых и войлочных кругов. На поверхность войлочных кругов наносится полировальная паста типа ГОИ.
Насеченные, шероховатые рабочие валки применяются в первой и последней клетях непрерывных станов: в первой клети - для улучшения условий захвата, в последней клети - с целью предотвращения сваривания витков рулонов или листов в пачках при отжиге. Насеченные валки применяются и в некоторых других случаях, когда необходимо получить шероховатую поверхность продукции. Операция насечки выполняется на специальных дробеструйных установках. Рабочим телом служит чугунная или стальная колотая дробь, иногда резаная стальная проволока (сечка).
В настоящее время для получения высококачественной, износостойкой поверхности валков с любой требующейся шероховатостью все более широко используется электроискровая и электроэрозионная обработка.
Под действием больших усилий, возникающих при холодной прокатке, валки претерпевают значительную упругую деформацию: они прогибаются и сплющиваются. Образующаяся в процессе прокатки тепловая выпуклость валков не компенсирует в полной мере их упругую деформацию. В связи с этим для получения листов и полос с минимальной, допустимой поперечной разнотолщинностью приходится применять выпуклую начальную (станочную) профилировку валков. При этом часто профилируется только верхний рабочий валок, а остальные три валка клети кварто (нижний рабочий и два опорных) шлифуются цилиндрическими.. Величина задаваемой выпуклости зависит, естественно, от типа стана, размера валков, свойств металла, толщины и ширины прокатываемых полос, режима обжатий и т.д. Чаще всего величина выпуклости (по разности диаметров) находится в пределах 0,05-0,5 мм.
На бочках опорных валков иногда делают краевые скосы длиной до 250 мм. с уменьшением диаметра до 3 мм. Это способствует более равномерному распределению давлений и износа вдоль бочек. Практика свидетельствует, что для нормальной эксплуатации станов холодной прокатки необходимо иметь минимум пять комплектов рабочих валков и три комплекта опорных.
4. Качество продукции и основные деффекты.
В зависимости от назначения холоднокатаной стали к ней предъявляют различные требования, в том числе требование соответствующей отделки ее поверхности. Эти требования-оговорены соответствующими стандартами и техническими условиями. Так, например, холоднокатаная сталь для автомобильных кузовов (ГОСТ 9045—59) поставляется только 1 и II групп отделки поверхности, тонколистовая качественная углеродистая конструкционная сталь (ГОСТ 914—56) трех групп отделки поверхности, а тонколистовая легированная конструкционная сталь уже четырех групп отделки поверхности. При первой группе отделки поверхности, -высшей по качеству, на лицевой стороне листа поверхностные дефекты не допускаются. На поверхности листов II и III групп отделки допускаемые дефекты не должны превышать величину половины допуска, возможны только легкая рябизна, мелкие царапины, отпечатки и навары от валков. На листах IV группы допускаются примерно те же дефекты, что и на листах II и III групп, но уже в пределах допуска на толщину листа.
В ряде случаев характеристика поверхности листов устанавливается эталонами, согласованными между поставщиком и заказчиком.Высокое качество поверхности холоднокатаного металла во многом предопределяется состоянием поверхности подката.
Поэтому стандартом на подкат качественной углеродистой горячекатаной стали (ГОСТ 1530—42) предусмотрены две группы состояния поверхности стали: группа повышенной и группа нормальной отделки.Сортаментным стандартом на холоднокатаную листовую сталь (ГОСТ 3680—57) предусматривается поставка листов шириной 600—1400 мм, толщиной 0,2—3,9 мм. Длина листов 1200—3500 мм. Сортаментным стандартам (ГОСТ 8596-57) на сталь рулонную холоднокатаную предусматривается поставка ленты шириной от 200—2300 мм и толщиной 0,2—4 мм. Действующими стандартами оговорены допуски по толщине листа и разнотолщинности в зависимости от габаритов листа или ленты и условий поставки. В отдельных случаях техническими условиями оговорены и более жесткие допуски, чем в стандартах.
В зависимости от допускаемых отклонении по толщине листового проката установлены две группы точности: высокая точность (группа А) и повышенная точность (группа Б). В ряде стандартов оговариваются дополнительные требования к холоднокатаной стали исходя из ее назначения. По стандарту ГОСТ 1542—54 на тонколистовую легированную сталь лист поставляется в термообработанном состоянии, а с согласия потребителя без термообработки, но с гарантированными механическими свойствами в отожженном состоянии. В стандарт включены нормы по пределу прочности и относительному удлинению. Оговаривается также допускаемая коробоватость на 1 пог. м по длине и ширине листа и контроль на обезуглероживание.
Рядом стандартов и технических условий оговариваются требования к холоднокатаной стали, основанные на способности металла к вытяжке. Так, например, по ГОСТ 914—56 на тонколистовую качественную углеродистую конструкционную сталь по способности металла к вытяжке листы подразделяют на три группы: ВГ—весьма глубокой вытяжки, Г—глубокой вытяжки и Н—нормальной вытяжки.
Этим стандартом для соответствующей группы вытяжки предусматриваются требования к величине зерна, полосчатости микроструктуры, механическим свойствам и испытанию на выдавливание по Эриксену.ГОСТ 9045—59 на холоднокатаную сталь для автомобильных кузовов предусматривается поставка металла двух категорий вытяжки: ОСВ—для штамповки деталей с особо сложной вытяжкой и СВ - для штамповки деталей со сложной вытяжкой.
Виды дефектов холоднокатаных листов и полос очень многочисленны. Некоторые из них специфичны, т.е. относятся только к какому-либо конкретному виду продукции. Например, при производстве листов с покрытиями большое место в отбраковке занимают дефекты покрытий. Отдельные виды продукции имеют классификаторы дефектов, включающие 30-40 и более наименований. Ниже рассмотрены только самые типичные виды дефектов, причем многие из них свойственны как холоднокатаным, так и горячекатаным листам.
1. Несоблюдение точности размеров и формы листов и полос.
Поскольку холоднокатаные листы в основной массе значительно тоньше, чем горячекатаные, на первый план выходят такие дефекты, как поперечная и продольная разнотолщинность, волнистость, коробоватость. Предупреждение их достигается оптимальной профилировкой валков, применением противоизгиба, введением автоматического управления процессом прокатки.
2. Нарушение сплошности металла. Основной причиной возникновения дефектов такого рода (дыры, трещины, рваная кромка, плены, расслоения и др.) является плохое качество металла исходной горячекатаной заготовки. Вместе с тем некоторые дефекты типа нарушения сплошности могут возникать в результате неправильного осуществления процесса прокатки. При задаче в валки коробоватых полос, когда имеется тенденция к образованию продольной складки, в зоне деформации одна часть полосы смещается относительно другой части. На поверхности металла проступают светлые линии, расположенные под некоторым углом к направлению прокатки (рис. 41, а). Такой дефект называется порезом (или «елкой», если линии располагаются симметрично в продольном направлении). Причиной возникновения этого нередкого дефекта является неудачно подобранная профилировка валков, неравномерное распределение обжатия по ширине полосы.
3. Дефекты поверхности листов и полос относятся к числу наиболее распростаненых. Они вознвкахп на разных переделах. При травлении горячекатаных полос возможны недотрав и перетрав. В первом случае на поверхности полосы остаются темные полосы или пятна нестравленной окалины (рис. 41, б); во втором - поверхность металла получается грубо шероховатой, разъеденной кислотным раствором. Появление этих дефектов требует изменения режима травления. В процессе прокатки на поверхности полос иногда образуются углубления (надавы) или выступы (бугорки). Отпечатки в виде надавов разных форм и размеров обычно появляются вследствие наваривания частиц металла на поверхность валков. В этом случае необходима зачистка поверхности валков, например наждачной шкуркой или абразивным бруском. Бугорки образуются при наличии на поверхности валков вмятин или раковин (от выкрошивання). Валки с грубыми дефектами поверхности должны быть заменены.
Распространенным видом повреждения холоднокатаных листов и полос является вкатанная металлическая крошка (рис. 41, в). Дефект возникает в результате попадания кусочков металла на поверхность прокатываемой полосы. Часто кусочки металла отрываются с кромок полосы, когда на кромках имеются трещины или заусенцы.
При соприкосновении металла с острыми краями проводковой арматуры, при транспортировке и других операциях на поверхности полос образуются риски и царапины. Эти дефекты также могут возникать в результате относительного смещения витков полосы в рулоне при его намотке, размотке и перемещении. Некоторые виды поверхностных дефектов образуются при отжиге холоднокатаного металла. Так, при наличии на поверхности металла после прокатки значительных остатков технологической смазки (эмульсии) возможно появление при отжиге темных пятен и разводов, располагающихся в основном вблизи кромок полос или листов. Этот дефект часто называют пригаром эмульсии. Для его предотвращения следует избегать применения слишком концентрированных эмульсий и в максимальной степени удалять остатки смазки с поверхности полос после прокатки, что достигается сдуванием или другими метолами.
4. Отклонения по структуре и физико-механическим свойствам металла зависят главным образом от выполнения предписанных режимов термической обработки. Вместе с тем следует иметь в виду большое влияние режимов деформации, которые должны быть выбраны с учетом конечных свойств металла.
5. Направления и перспективы развития технологии и оборудования цехов холодной прокатки.
Холоднокатаный листовой прокат относится к категории высококачественной металлопродукции. Использование его в различных отраслях промышленности чрезвычайно эффективно. Это является стимулом интенсивного научно-технического прогресса в области производства холоднокатаных листов. Идет непрерывное совершенствование существующих технологий, предлагаются принципиально новые технические решения. Основные из них отмечены ниже.
1. Постоянно ведутся работы по замене трудоемкой и экологически вредной операции травления другими способами удаления окалины с поверхности горячекатаных полос-заготовок. Установка в составе травильных линий валковых окалиноломателей, работающих по принципу резкого перегиба и растяжения полосы, и дрессировочных клетей позволяет значительно сократить процедуру последующего травления. В последние годы развивается дробеструйный способ удаления окалины. Дробеструйные аппараты устанавливаются либо непосредственно в линиях травления, либо отдельно, в самостоятельных линиях. Обычно после дробеструйной обработки требуется лишь легкое травление; при этом расход кислоты сокращается примерно на 75 %.
2. В цехах с большим объемом производства будут сооружаться новые непрерывные станы, в основном 5-клетевые для прокатки полос толщиной не менее 0,3- 0,4 мм и б-клетевые для прокатки более тонких полос. Масса рулонов достигнет 50-60 т. Получат дальнейшее распространение станы бесконечной прокатки.
Максимальная скорость прокатки, по-видимому, не превысит 35-40 м/с, так как практика свидетельствует, что достижение таких скоростей вызывает трудности. На тех новых станах, на которых такие скорости запроектированы, фактически прокатка осуществляется на более низких скоростях, до 30-35 м/с.
При относительно небольших объемах производства холоднокатаных листов и полос, например из специальных сталей и многих цветных металов, будут широко использоваться одноклетевые реверсивные многовалковые станы, оборудованные мощными намоточно-натяжными барабанами (моталками). Максимальная скорость прокатки на этих станах будет находится на уровне 10-15 м/с. Интенсивно разрабатываются новые конструкции одноклетевых станов, рассчитанные на работу с повышенными обжатиями. К числу таких станов относятся рассмотренные выше станы типа MKW и Тейлора.
В зарубежной практике имеются примеры использования многовалковых клетей в составе непрерывных станов (рис. 51).

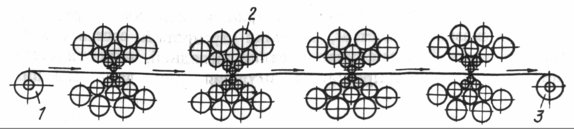

Рис. 51. Схема непрерывного стана, состоящего из четырех многовалковых клетей:
1 — разматыватель; 2 — 20-валковые рабочие клети; 3 - моталка
3. В связи с постоянным ужесточением требований по минимальной поперечной разнотолщинности листов, а также их полной планшетности, будут продолжаться работы по совершенствованию профилировок валков. Особого внимания заслуживает разработка способов мобильного воздействия на профиль прокатной щели и, соответственно, профиль листов в процессе прокатки. Будет расширяться применение установок противоизгиба валков. В последние годы предложены способы быстрого воздействия на профиль прокатной щели путем осевого смещения рабочих валков специальной, так называемой «бутылочной» формы или промежуточных валков на многовалковых станах. Форма «бутылочных» валков схематично показана на рис. 52, а. Очевидно, при осевом смещении «бутылочных» валков навстречу друг другу высота зазора в средней части бочек будет уменьшаться, т.е. будет достигнут эффект, аналогичный увеличению выпуклости валков. При осевом смещении промежуточных валков с односторонними краевыми скосами, как показано на рис. 52, б, также достигается изменение с
оотношения обжатий в средней части и по кромкам полосы.
