Трансформаторы и передача энергии на расстояние

Реферат ученика 11-Г класса гимназии № 3 Недашковского Кирилла

г. Днепропетровск

Трансформатор

Вы приобрели холодильник ЗИЛ. Продавец вас предупредил, что холодильник рассчитан на напряжение в сети 220 В. А у вас в доме сетевое напряжение 127 В. Безвыходное положение? Ничуть. Просто придется сделать дополнительную затрату и приобрести трансформатор. Трансформатор — очень простое устройство, которое позволяет как повышать, так и понижать напряжение. Преобразование переменного тока осуществляется с помощью трансформаторов. Впервые трансформаторы были использованы в 1878 г. русским ученым П. Н. Яблочковым для питания изобретенных им «электрических свечей» — нового в то время источника света. Идея П. Н. Яблочкова была развита сотрудником Московского университета И. Ф. Усагиным, сконструировавшим усовершенствованные трансформаторы.

Т рансформатор состоит из замкнутого железного сердечника, на который надеты две (иногда и более) катушки с проволочными обмотками (рис. 1). Одна из обмоток, называемая первичной, подключается к источнику переменного напряжения. Вторая обмотка, к которой присоединяют «нагрузку», т. е. приборы и устройства, потребляющие электроэнергию, называется вторичной. Схема устройства трансформатора с двумя обмотками приведена на рисунке 2,

Рис.1 Рис.2

а принятое для него условное обозначение — на рис. 3.

Действие трансформатора основано на явлении электромагнитной индукции. При прохождении переменного тока по первичной обмотке в железном сердечнике появляется переменный магнитный поток, который возбуждает э.д.с. индукции в каждой обмотке. Причем мгновенное значение э.д.с. индукции е в любом витке первичной или вторичной обмотки согласно закону Фарадея определяется формулой

е = - Δ Ф/ Δ t.

Если Ф = Ф₀ соsωt, то

е = ω Ф₀ sinωt, или

е = E₀ sinωt ,

где E₀= ω Ф₀ - амплитуда э.д.с. в одном витке.

В первичной обмотке, имеющей п₁ витков, полная э.д.с. индукции e₁ равна п₁е.

Во вторичной обмотке полная э.д.с. е₂ равна п₂е, где п₂ - число витков этой обмотки.

Отсюда следует, что

e_1/ е_{2 =} п_1/ п₂. (1)

Сумма напряжения u₁, приложенного к первичной обмотке, и э.д.с. e₁ должна равняться падению напряжения в первичной обмотке:

u₁ + e₁ = i₁ R₁, где R₁ - активное сопротивление обмотки, а i₁ - сила тока в ней. Данное уравнение непосредственно вытекает из общего уравнения. Обычно активное сопротивление обмотки мало и членом i₁ R₁ можно пренебречь. Поэтому

u₁ ≈ - e₁. (2)

При разомкнутой вторичной обмотке трансформатора ток в ней не течет, и имеет место соотношение

u₂ ≈ - e₂. (3)

Так как мгновенные значения э.д.с. e₁ и e₂ изменяются синфазно, то их отношение в формуле (1) можно заменить отношением действующих значений E₁ и E₂ этих э.д.с. или, учитывая равенства (2) и (3), отношением действующих значений напряжений U₁ и U₂.

U₁/U₂ = E₁/E₂ = n₁/ n₂= k. (4)

Величина k называется коэффициентом трансформации. Если k>1, то трансформатор является понижающим, при k<1 - повышающим.

При замыкании цепи вторичной обмотки в ней течет ток. Тогда соотношение u₂ ≈ - e₂ уже не выполняется точно, и соответственно связь между U₁ и U₂ становится более сложной, чем в уравнении (4).

Согласно закону сохранения энергии мощность в первичной цепи должна равняться мощности во вторичной цепи:

U₁I₁ = U₂I_2, (5)

где I₁ и I₂— действующие значения силы в первичной и вторичной обмотках.

Отсюда следует, что

U₁/U₂ = I₁/I₂ . (6)

Это означает, что, повышая с помощью трансформатора напряжение в несколько раз, мы во столько же раз уменьшаем силу тока (и наоборот).

Вследствие неизбежных потерь энергии на выделение тепла в обмотках и железном сердечнике уравнения (5) и (6) выполняются приближенно. Однако в современных мощных трансформаторах суммарные потери не превышают 2—3%.

В житейской практике часто приходится иметь дело с трансформаторами. Кроме тех трансформаторов, которыми мы пользуемся волей-неволей из-за того, что промышленные приборы рассчитаны на одно напряжение, а в городской сети используется другое, — кроме них приходится иметь дело с бобинами автомобиля. Бобина — это повышающий трансформатор. Для создания искры, поджигающей рабочую смесь, требуется высокое напряжение, которое мы и получаем от аккумулятора автомобиля, предварительно превратив постоянный ток аккумулятора в переменный с помощью прерывателя. Нетрудно сообразить, что с точностью до потерь энергии, идущей на нагревание трансформатора, при повышении напряжения уменьшается сила тока, и наоборот.

Для сварочных аппаратов требуются понижающие трансформаторы. Для сварки нужны очень сильные токи, и трансформатор сварочного аппарата имеет всего лишь один выходной виток.

Вы, наверное, обращали внимание, что сердечник трансформатора изготовляют из тонких листиков стали. Это сделано для того, чтобы не терять энергии при преобразовании напряжения. В листовом материале вихревые токи будут играть меньшую роль, чем в сплошном.

Дома вы имеете дело с маленькими трансформаторами. Что же касается мощных трансформаторов, то они представляют собой огромные сооружения. В этих случаях сердечник с обмотками помещен в бак, заполненный охлаждающим маслом.

Передача электроэнергии

Потребители электроэнергии имеются повсюду. Производится же она в сравнительно немногих местах, близких к источникам топливных и гидроресурсов. Поэтому возникает необходимость передачи электроэнергии на расстояния, достигающие иногда сотен километров.

Но передача электроэнергии на большие расстояния связана с заметными потерями. Дело в том, что, протекая по линиям электропередачи, ток нагревает их. В соответствии с законом Джоуля — Ленца, энергия, расходуемая на нагрев проводов линии, определяется формулой

Q=I²Rt

где R — сопротивление линии. При большой длине линии передача энергии может стать вообще экономически невыгодной. Для уменьшения потерь можно, конечно, идти по пути уменьшения сопротивления R линии посредством увеличения площади поперечного сечения проводов. Но для уменьшения R, к примеру, в 100 раз нужно увеличить массу провода также в 100 раз. Ясно, что нельзя допустить такого большого расходования дорогостоящего цветного металла, не говоря уже о трудностях закрепления тяжелых проводов на высоких мачтах и т. п. Поэтому потери энергии в линии снижают другим путем: уменьшением тока в линии. Например, уменьшение тока в 10 раз уменьшает количество выделившегося в проводниках тепла в 100 раз, т. е. достигается тот же эффект, что и от стократного утяжеления провода.

Так как мощность тока пропорциональна произведению силы тока на напряжение, то для сохранения передаваемой мощности нужно повысить напряжение в линии передачи. Причем, чем длиннее линия передачи, тем выгоднее использовать более высокое напряжение. Так, например, в высоковольтной линии передачи Волжская ГЭС — Москва используют напряжение в 500 кв. Между тем генераторы переменного тока строят на напряжения, не превышающие 16—20 кв., так как более высокое напряжение потребовало бы принятия более сложных специальных мер для изоляции обмоток и других частей генераторов.

Поэтому на крупных электростанциях ставят повышающие трансформаторы. Трансформатор увеличивает напряжение в линии во столько же раз, во сколько уменьшает силу тока. Потери мощности при этом невелики.

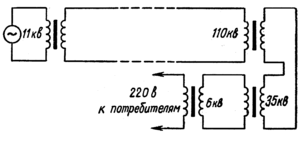

Для непосредственного использования электроэнергии в двигателях электропривода станков, в осветительной сети и для других целей напряжение на концах линии нужно понизить. Это достигается с помощью понижающих трансформаторов. Причем обычно понижение напряжения и соответственно увеличение силы тока происходит в несколько этапов. На каждом этапе напряжение становится все меньше, а территория, охватываемая электрической сетью, - все шире. Схема передачи и распределения электроэнергии приведена на рисунке.

Электрические станции ряда областей страны соединены высоковольтными линиями передач, образуя общую электросеть, к которой присоединены потребители. Такое объединение называется энергосистемой. Энергосистема обеспечивает бесперебойность подачи энергии потребителям не зависимо от их месторасположения.
