ΔV₆ = = 6, В

V_а = = 0,9%

V_р = = 3,4%

ΔV_Тр = * (0,9 * 0,83 + 3,4 * 0,55)= 15,3 В

ΔV_с =13+6+15,3 ≤ 63, В

Следовательно, сечение кабелей выбрано правильно, т.к. значение соответствует равенству.

2.8. Определение потери напряжения сети при пуске

мощного короткозамкнутого двигателя.

Определение потери напряжения сети при пуске мощного короткозамкнутого двигателя определяется, по формуле:

ΔV_с.п = ΔV_т.п+ ΔV_т.к.п + ΔV_г.к.п ≤ 162, В (20)

Определяем потерю напряжения в трансформаторе, по формуле:

ΔV_Тр = (V_а * cos φ + V_р. * sin φ), В (21)

где I_тт – пусковой ток трансформатора, А

ΔV_Тр = (0,9 * 0,83 + 3,4 * 0,55)= 84,9 В

Определяем потерю напряжения в магистральном кабеле, по формуле:

ΔV_м.к = , В (22)

где L – длина кабеля, м

cos φ – пусковой коэффициент мощности

ΔV₈ = =23, В

Определяем потерю напряжения в гибком кабеле мощного двигателя при пуске, по формуле:

ΔV_г.к = , В (22)

где L – длина гибкого кабеля, м

ΔV₇= =26, В

ΔV_с.п. =89,9+23+26 ≤ 162, В

Следовательно, выбранные сечения кабелей вполне достаточны, чтобы обеспечить работу электроприемников в любом режиме.

2.9. Определение емкости кабельной сети

Правилами безопасностями предусматривается ограничение общей длины кабелей, (присоединенных к трансформатору) емкостью относительно земли величиной не более 1мкф на фазе.

Таблица 4 – емкость кабеля

Для учета величины емкостей электродвигателей, аппаратов и трансформаторов суммарную емкость кабелей увеличиваем на 10%:

∑С = 1,1*0,33=0,36 мкф\фазу (23)

Таким образом, емкость сети участка меньше допустимой 1мкф\фазу, следовательно эксплуатация такой сети допустима.

2.10. Расчет токов короткого замыкания

Расчет токов короткого замыкания рекомендуется производить так, как изложено в Правилах безопасности в угольных и сланцевых шахтах, отдавая предпочтение методу приведенных длин.

Смысл расчета в том, чтобы найти суммарно приведенные длины кабелей от трансформатора до каждой точки короткого замыкания.

Определяем суммарно приведенную длину, по формуле:

∑L_прив = L_прив1+ …+ L_прив.п + (1+ К)*10, м (24)

где ∑L_прив – суммарно приведенная длина

L_прив1 и L_прив.п – приведенные длины от трансформатора до

соответствующих точек К.З

К – число коммутационных аппаратов, последовательно

включенных в цепь К.З, включая автоматический

выключатель подстанции

К₁ ∑L_прив = 100*0,72+100*1 + (1+ 3)*10 = 212, м

К₂ ∑L_прив = 100*0,72+100*1,97 + (1+ 3)*10 = 309, м

К₃ ∑L_прив = 100*0,72+50*1,97 + (1+ 3)*10 = 230, м

К₄ К₅ ∑L_прив = 100*0,72+20*3,06 + (1+ 3)*10 = 173,2 м

К₆ ∑L_прив = 100*1 = 100, м

К₇ ∑L_прив = 100*0,72+ (1+ 2)*10 = 102, м

К₈ ∑L_прив = 100*0,72+ (1+ 2)*10 = 102, м

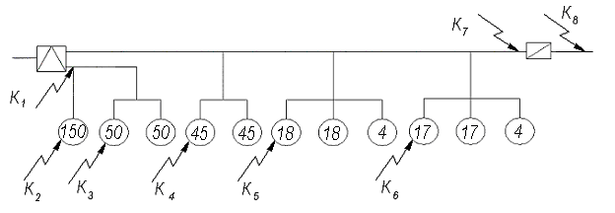

Рисунок 2 – схема размещения точек К.З.

Таблица 5 – Приведенные длины точек К.З.

2.11. Выбор низковольтной аппаратуры

Для управления комбайном принимаем ПВИ -250

I_У=I_п =850 А

Принимается стандартная уставка. I_У=900 А

Проверяем выбранную уставку по двухфазному току К.З

=3,18 >1,5 (25)

Для управления конвейера СУОКП принимается пускатель ПВИ-125

Принимает ток уставки I_у=850А.

= 3,3>1,5

Для управления станцией СНУ – 5, принимаем пускатель ПВИ – 63.

Принимаем ток уставки I_у=250 А

=14,5>1,5

Для управления электросверлами принимается АПШ-1. I_у= 40 А

Для защиты осветительной сети принимаем АПШ-1. I_вст+ I_н = 10 А

Для защиты ветви питающей комбайн и СУОКП принимаем

АВ – 315Р. Принимаем ток уставки I_у=250 А

= 3,7 >1,5

Для управления станцией НУМС-30, принимаем пускатель ПВИ – 63.

Принимаем ток уставки I_у=250 А

=14,5>1,5

Для защиты ветви питающей остальные потребители АВ – 200.

Принимаем ток уставки I_у=700 А

= 5,7 >1,5

2.12. Проверка отключающейся способности аппарата.

Как известно по ПБ должны соблюдаться условия:

>1,2 или I_У <0,55 I₀ (26)

Легко убедиться, что для вашего примера первое условие не соблюдается.

Тогда обратимся ко второму условию и получим во всех случаях положительные результаты.

Для ПВИ-250 1200 < 0,55*4000

Для ПВИ-125 1200 < 0,55*2500

Для ПВИ-125 700 < 0,55*2500

Для ПВИ-63 700 < 0,55*1500

Следовательно, максимальные защиты всех принятых аппаратов отвечает требованиям ПБ, а сами аппараты обладают достаточной отключающейся способностью.

1. УСТРОЙСТВО ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ

Защитное заземление предназначено для защиты людей от поражения электрическим током. Это достигается соединением с «землей» металлических частей электротехнических устройств, нормально не находящихся под напряжением, но которые могут оказаться под ним при повреждении изоляции. Защитное. Заземление осуществляется также соединением с «землей» трубопроводов, сигнальных тросов, натяжных тросов и т. д. Исключение составляет металлическая крепь. Если учесть, что максимальный ток течки может достигать 20 А, а минимально опасное напряжение в условиях шахты принято 40 В, то сопротивление заземляющей сети должно быть не более 2 Ом, что и предусматривается Правилами безопасности.

Рисунок 3 - путь тока при замыкании на корпус в системе с изолированной нейтралью

В случае замыкания на корпус и прикосновения к нему человека (рис.3) ток идет в «землю» через заземление и через тело человека, но поскольку сопротивление тела человека намного больше сопротивления заземления, то большая часть тока проходит по защитному заземлению. Чем лучше устройство заземления и, следовательно, меньше его сопротивление, тем безопаснее в эксплуатации электрооборудование.

Однако переходное сопротивление любого одиночного местного заземлителя значительно больше 2 Ом. Поэтому все подлежащие заземлению устройства и местные заземлители соединяются параллельно, образуя заземляющую сеть, общее сопротивление которой меньше сопротивления отдельных заземлителей и не превышает 2-Ом. Таким образом, обще шахтная заземляющая сеть осуществляется непрерывным соединением всех подлежащих заземлению объектов, с одной стороны, заземлителями, а с другой стороны, друг с другом (через броню и свинцовую оболочку бронированных кабелей или заземляющую жилу гибких кабелей).

При наличии в шахте нескольких горизонтов каждый должен иметь свою заземляющую сеть, которая присоединяется к главным заземлителем. Правила безопасности предусматривают постоянный контроль за состоянием заземления. Так, наружный осмотр заземляющих устройств должен вестись ежесменно. Наружный осмотр всей заземляющей сети — не реже одного раза в 3 мес, при этом измеряется общее сопротивление заземляющей сети у каждого заземлителя. Осмотр и ремонт главных заземлителей должен проводиться не реже одного раза в 6 мес.

Защитное заземление — основное средство защиты людей от поражения электрическим током, однако при увеличении переходного сопротивления сети более 2 Ом надежность защиты снижается, а в случае обрыва или неправильного присоединения элементов заземляющей сети защитное действие вообще прекращается. Кроме того, при прикосновении человека к проводникам, нормально находящимися под напряжением, защитное заземление своего защитного действия не оказывает.

В связи с этим для полной безопасности необходимо обеспечивать защитное отключение. Для этой цели каждый работающий трансформатор или группа параллельно работающих трансформаторов должны иметь установленные в комплекте с фидерными автоматами реле утечки. Реле нужно устанавливать с таким расчетом, чтобы при его срабатывании отключалась вся сеть, кроме отрезка кабеля длиной не более 10 м, идущего от трансформатора к фидерному автомату. При электроснабжении подземных механизмов с поверхности допускается установка автомата с реле утечки под скважиной не более 10 м от нее. В этом случае при срабатывании реле утечки электроприемники на поверхности и кабель в скважине могут не отключаться, если на поверхности имеется устройство контроля за изоляцией сети, не влияющее на работу реле утечки, а электроприемники имеют непосредственное отношение к работе шахты и присоединяются посредством кабелей.

При эксплуатации реле утечки необходимо проверять на срабатывание перед началом каждой смены. На реже одного раза в 6 мес следует проверять общее время отключения сети под действием реле утечки. Согласно Правилам безопасности, оно не должно превышать 0,2 с.
