cos - коэффициент потребителя;

∑Р – суммарная мощность потребителей.

сosφ ср = = 0,8

Расчетная мощность трансформатора определяем, по формуле:

S = = =367кВ∙А. (3)

Принимаем передвижную подстанцию ТСВП 400/6-0,69 мощностью 400 кВ∙А.

Таблица 2 – Техническая характеристика подстанции

2.3 Расчет и выбор высоковольтного кабеля

В данном случае имеется в виду кабель, проложенный от центральной подземной станции до передвижной трансформаторной подстанции участка.

Определяем длительный расчетный ток, по формуле:

I= *I_Ф, А (4)

где 1,1 – коэффициент резерва;

К_от – коэффициент отпаек ( К_от = 0,95; 1; 1,05 соответствует

использованию отпаек трансформатора +5;-5%);

К_т – коэффициент трансформации трансформатора;

I_Ф – фактический ток нагрузки.

Определяем фактический ток нагрузки, по формуле:

I_Ф = = =429 А. (5)

Определяем коэффициент трансформации трансформатора по формуле:

К_т= , (6)

где V1- напряжение на первичной обмотки трансформатора;

V2 - напряжение на вторичной обмотки трансформатора.

К_т= =8,6

I= *429=51 А

Определяем сечение кабеля по термической стойкости, по формуле:

S_каб = , мм² (7)

Где S_каб – минимально допустимое сечение жилы кабеля по условиям

нагрева токами К.З;

- время прохождения тока К.З. для расчетов =0,25с;

С – коэффициент для меди С=165, для алюминия С=90.

I – установившейся ток к.з, согласно ПБ I=9634А.

S_каб = =29 мм²

Определяем сечение кабеля по потере напряжения, по формуле:

S= , мм² (8)

где I - длительный расчетный ток, А

L – длина кабеля от ЦПП до подстанции, А

cos φ_ср – принимается тот же, что и при определении мощности подстанции;

γ – удельная проводимость меди;

- допустимая потеря напряжения в кабеле ( принимается

равной 2,5% от V_н, что составляет 150 В при V_н = 6000 В).

S= =1,88 мм²

Определяем сечение кабеля по экономической плотности, из соотношения по формуле:

S = , мм² (9)

Где I – расчетный ток в час максимума энергосистемы, А

Jэ – нормативное значение экономической плотности тока,

S = =16,3 мм²

Следовательно, к установке принимается кабель ЭВТ 3×35+1×10

2.4 Выбор высоковольтной ячейки

Поскольку в курсовом проекте речь идет о высоковольтной ячейке для управления трансформаторной подстанцией, то выбор падает на КРУВ-6. Эта ячейка имеет S₀ = 100 мВА и I₀ = 9,6 кА. Ее предельно отключаемый ток составляет 1200 А.

Номинальный ток КРУ принимается по условию:

I_н.я. ≥ I

где I_н.я – номинальный ток ячейки;

I - длительный расчетный ток.

55А ≥ 51А

Определяем токовую установку КРУВ-6, по формуле:

I_у = * (Iн.н.тр - Iн.дв + Iп.дв) (10)

Где Ктр – коэффициент трансформации;

1,2÷1,4 – коэффициент запаса;

Iн.н.тр – номинальный ток низкой стороны трансформатора;

Iн.дв – номинальный ток мощного двигателя;

Iп.дв – пусковой ток двигателя.

I_у = * (335 - 146 + 800)= (138÷161)

Следовательно, ячейка КРУВ-6 выбрана правильна по подходящим параметрам.

2.5. Расчет освящения

В данной выработке наиболее целесообразно применить светильник СЗВ-60, т.к. у него высокая безопасность и низкое потребление энергии.

Определяем число светильников, по формуле:

n= +(5 : 7) (11)

где L - длина освящаемой выработки, м

Lc – расстояние между светильниками в лаве.

n= =30 штук

рассчитываем мощность трансформатора для питания светильников, по формуле:

S_тр = , кВа (12)

Где Р_св – мощность лампы светильника, Вт

n – количество ламп;

n_с – К.П.Д. сети;

n_св – К.П.Д. светильника;

- коэффициент мощности светильника

S_тр = = 2 кВа

По подходящим параметрам принимаем трансформатор ТСШ-4/0,7.

Определяем расчет освящения сечения кабеля, по формуле:

S= *ΔV%, мм² (13)

где М – момент нагрузки равен;

С – коэффициент, зависящий от проводимости материала.

S= =2,54 мм²

Принимаем кабель ГРШЭ 3×4+1×2,5

2.6. Расчет кабельной сети участка

Определяем фактические токи нагрузки кабелей для каждого потребителя, по формуле:

I = , А (14)

где Р – мощность потребителя, кВт

cos φ – коэффициент мощности потребителя

Определяем фактические токи нагрузки кабелей для комбайна 1ГШ86 , по формуле:

I = = 267 А

Определяем фактические токи нагрузки кабелей для конвейера в лаве СУОКП, по формуле:

I = = 112 А

Определяем фактические токи нагрузки кабелей для насосной станции СНУ5, по формуле:

I = = 77 А

Определяем фактические токи нагрузки кабелей для насосной станции НУМС-30, по формуле:

I = = 28 А

Определяем фактические токи нагрузки кабелей для лебедки ЛГКН, по формуле:

I = = 10 А

Определяем фактические токи нагрузки кабелей для электросверл СЭР19М, по формуле:

I = = 2,3 А

Определяем суммарный ток в фидерном кабеле, по формуле:

I_с = , А (15)

где ∑Р – суммарная мощность приемников, подключаемых к кабелю.

Cos φср - средневзвешенный коэффициент мощности

приемников, подключаемых к кабелю.

I_с = = 258,6 А

Для данной схемы целесообразно применить два фидерных кабеля ЭВТ 3×70.

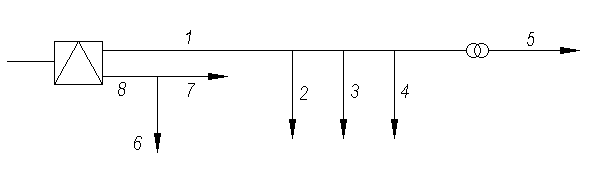

Рисунок 1 – Схема расположения кабелей

Таблица 3 – Технические характеристики кабелей для механизмов

Продолжение таблицы 3 - Технические характеристики механизмов

2.7. Определение потери напряжения сети

Наиболее мощным и удаленным от трансформатора потребителем является ЭКВ4УУ. Следовательно, до него и будем определять потери напряжения.

определяем потерю напряжения сети, по формуле:

ΔV_с =ΔV6+ΔV8+ΔV_Тр ≤ 63, В (16)

где ΔV_каб – потери напряжения в любом кабеле

ΔV_Тр – потеря напряжения в трансформаторе.

определяем потерю напряжения в любом кабеле, по формуле:

ΔV_каб = , В (17)

Где Iк – ток в кабеле, А

Lк – длина кабеля, м

cos φ – коэффициент мощности кабеля

γ – удельная проводимость меди, м/Ом*мм²

Sк – принятое сечение кабеля, мм²

Определяем потерю напряжения в трансформаторе, по формуле:

ΔV_Тр = В (V_а * cos φ + V_р. * sin φ), В (18)

где sin φ – коэффициент загрузки трансформатора

V_а – активная составляющая напряжения к.з трансформатора

V_р - Реактивная составляющая.

V_а = (19)

где Р_к.з – потери короткого замыкания трансформатора, вА

S_н – мощность принятого трансформатора, кВА

V_р = ,% (20)

где V_к – напряжение к.з трансформатора, В

ΔV₈ = = 13, В
