109973 (708886), страница 3
Текст из файла (страница 3)
Электрохимическая коррозия образуется в результате Бездействия на металл электролитов (растворов кислот, щелочей и солей). Ионы металла переходят в раствор, при этом металл постепенно разрушается. Этот вид коррозии может также возникать при контакте двух разнородных металлов в присутствии электролита, когда между этими металлами проходит гальванический ток. В гальванической паре любых двух металлов будет разрушаться тот металл, который стоит ниже в ряду электрохимических напряжений. Например, железо в ряду напряжений расположено выше цинка, по ниже меди, следовательно, при контакте железа с цинком будет разрушаться цинк, а при контакте железа с медью—железо. В металлах, из-за наличия неоднородных структурных составляющих может возникнуть микрокоррозия. Распространяясь по границам зерен металла, она вызывает межкристаллическую коррозию.
На какие классы подразделяются породообразующие минералы ? Охарактеризуйте их.
§ 11. Породообразующие минералы
В природе насчитывается более 2000 минералов, но в образовании горных пород участвует лишь около 50, носят они название породообразующих. Каждый минерал характеризуется определенными химическим составом и физическими свойствами: плотностью, твердостью, прочностью, стойкостью, характером излома, блеском, цветом и др.
Большинство породообразующих минералов имеет кристаллическую структуру и обладает анизотропией свойств т.е. у анизотропных минералов физические свойства неодинаковы по различным кристаллографическим направлениям. Строительные свойства горных пород определяются химическим составом породообразующих минералов и их основными физико-механическими свойствами,
Наиболее распространенный в земной коре минерал кварц — кристаллический кремнезем Si02 в природе встречается в виде самостоятельной породы (кварцевого песка) и в составе многих горных пород. Кварц—один из самых прочных, твердых и стойких минералов. Он непрозрачен, часто имеет молочно-белый цвет, характеризуется отсутствием спайности, т. е. под действием удара раскалывается не по определенным плоскостям, а дает раковистый излом произвольной формы. Истинная плотность его 2,65 г/см3, твердость 7 (по шкале твердости), предел прочности при сжатии превышает 1000 МПа. При обычной температуре кварц не реагирует с кислотами и щелочами. При 1710 °С кварц плавится, образуя после быстрого охлаждения кварцевое стекло. При выветривании магматических горных пород стойкие зерна кварца не разрушаются, а образуют кварцевый песок.
Полевые шпаты—довольно распространенные минералы, участвующие в образовании многих горных пород, По химическому составу полевые шпаты представляют собой алюмосиликаты калия, натрия или кальция. Полевые шпаты характеризуются хорошо выраженной спайностью по двум направлениям. Из разновидностей полевых шпатов в природе различают: ортоклаз (прямораскалывающийся) К2О Al2O36SiO2 плагиоклаз • (косораскалывающийся) в виде альбита Na2O Al2O36SiO2 и анортита CaO Al2O32SiO2 . Цвет полевых шпатов от белого до темно-красного, истинная плотность 2.50—2,76 г/см3, твердость 6, предел прочности при сжатии от 120 до 170 МПа, температура плавления 1170—1550°С. Эти минералы обладают низкой атмосфероустойчквостью и при выветривании разрушаются с образованием минерала каолинита, являющегося основной частью глинистых осадочных гсфных пород. В чистом виде полевые шпаты применяют в качестве плавней при производстве керамических материалов.
Слюды по химическому составу являются слоистыми водными алюмосиликатами. В природе много разновидностей слюд, среди которых чаще всего встречаются биотит и мусковит. Биотит не прозрачен, темного, даже черного цвета с характерным металлическим блеском. Мусковит—прозрачная бесцветная слюда. Слюды имеют совершенную спайность, расщепляясь на тонкие гибкие пластинки. Истинная плотность 2.8—3.2 г/см3, твердость 2—3.
Большое содержание слюд придает горной породе слоистость, снижает ее прочность и стойкость, затрудняет полировку.
Железисто-магнезиальные минералы имеют темную окраску и носят название темноокрашенных. Наиболее распространенными породообразующими минералами являются роговая обманка, авгит и оливин. Истинная плотность их 3—3,6 г/см3, твердость 5,5—7,5. Минералы этой группы обладают высокими прочностью, ударной вязкостью и атмосферостойкостью, эти же свойства они передают н содержащим их магматическим горным породам.
Кальцит—известковый шпат СаСОз—часто встречающийся минерал в осадочных горных породах. Он представляет собой прозрачный или бесцветный минерал, но может быть окрашен за счет примесей. Блеск кальцита стеклянный, истинная плотность 2,6—2,8 г/см3, твердость 3. Кристаллы кальцита обладают совершенной спайностью по трем направлениям. При действии соляной кислотой кальцит бурно «вскипает» с выделением углекислого газа. Присутствие кальцита в осадочных горных породах делает их ценным сырьем для производства минеральных вяжущих веществ.
Магнезит по химическому составу является карбонатом магния MgCO3. В природе он менее распространен, чем кальцит. Магнезит белого цвета, часто с желтоватым оттенком, истинная плотность его 2,9—3 г/см3, твердость 3.5-4.5.
Доломит встречается в природе в виде двойной соли СаСОзМgСОз. Он имеет серовато-белый цвет, иногда с желтоватым, зеленоватым или красноватым оттенками; истинная плотность его 2,8—2,9 г/см3, твердость 3,5—4.
Гипс по химическому составу представляет собой водную сернокислую соль кальция CaS04-2H20. Кристаллы гипса имеют пластинчатое, волокнистое или зернистое строение. Гипс белого цвета, но может быть за счет примесей окрашен в серый, желтый, красный и другие цвета. Истинная плотность 2,3 г/см3, твердость 1,5—2, растворим в воде. При нагревании двуводный гипс способен выделять кристаллизационную воду, переходя в полуводный или безводный гипс.
Каолинит—водный силикат алюминия—самый распространенный минерал осадочных горных пород. Чистый каолинит белого цвета, однако, примеси придают ему различные оттенки: желтоватый, бурый, зеленоватый и др. Истинная плотность 2,5—2,6 г/см3, твердость 1. Каолинит наряду с другими минералами входит в состав глин, известняков, песчаников и других осадочных горных пород. Каолинит—ценное сырье для производства фарфоровых и фаянсовых изделий, а также огнеупорных материалов и изделий.
Задача № 50
Определить полные остатки на ситах , построить графики зернового состава и дать оценку состава щебня , если частные остатки на стандартных ситах , выраженные в % , соответственно равны :
А20=5
А10=29
А5=43
А3=20
Решение
Для примера предположим , что полный вес испытываемого щебня был равен 1,5 кг , тогда :
Размер контрольных сит | 20 | 10 | 5 | 3 |
Полный остаток на ситах в граммах | 75 | 435 | 645 | 300 |
Остаток в % | 5 | 29 | 43 | 20 |
Остаток в % от оставшегося щебня | 5,15 | 29,90 | 44,33 | 20,62 |
Какие изделия относятся к эффективной керамике ? Чем определяется их эффективность ?
Для уменьшения массы и толщины наружных стен взамен обычного кирпича широко применяют эффективные керамические материалы, которые характеризуются меньшей плотностью, более низкой теплопроводностью, чем обычный кирпич, но обладают достаточной прочностью.
По теплотехническим свойствам и плотности кирпич и камни в высушенном до постоянной массы состоянии подразделяют на эффективные, улучшающие теплотехнические свойства стен зданий и позволяющие уменьшить их толщину по сравнению с толщиной стен из обыкновенного кирпича (кирпич плотностью не более 1400 кг/м3 и камни плотностью не более 1450 кг/м3) и условно эффективные, улучшающие теплотехнические свойства ограждающих конструкций (кирпич плотностью свыше 1400 кг/м3 и камни плотностью 1450—1600 кг/м3).
К эффективным стеновым керамическим материалам относят пустотелые керамические кирпич и камни (рис. 19). Они имеют форму прямоугольного параллелепипеда с ровными гранями на лицевых поверхностям Пустоты в кирпиче и камнях должны располагаться перпендикулярно или параллельно постели и могут быть сквозными или несквозными. Диаметр цилиндрических сквозных пустот не более 16 мм, ширина щелевидных пустот не более 12 мм. Толщина наружных стенок кирпича и камней должна быть не менее 12 мм. Водопоглощение пустотелых изделий не менее 6%. По прочности кирпич и камни подразделяют на марки: 300, 250, 200, 175, 150, 125. 100, 75 (см. табл. 6), а по морозостойкости—на марки:
Мрз 15, 25, 35 и 50.

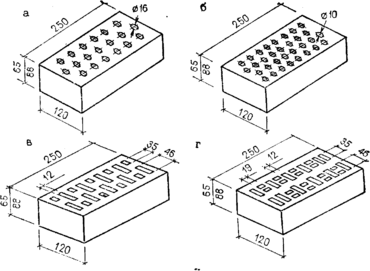

Рис. 19. Керамический кирпич с 19 (а), 32 (б), 18 (в) и 28 (г) пустотами
Пустотелый кирпич применяют для кладки наружных и внутренних стен зданий и для заполнения стен каркасных зданий. Не разрешается использовать этот кирпич для кладки стен зданий бань, прачечных и т. п. Из пустотелых камней возводят несущие стены и перегородки, стены каркасных зданий, изготовляют кирпичные панели. Применяя пустотелые керамические камни, удается снизить толщину и массу стен, снизить трудоемкость кладки и ее стоимость.
К эффективным керамическим материалам относят также сплошные и пустотелые кирпичи и камни, которые изготовляют из смеси глины и диатомитов или трепелов путем пластического или полусухого формования и последующего обжига. Плотность их от 700 до 1500 кг/м3. Кирпич и камни выпускают пяти марок: 200, 150, 125, 100 п 75. Применяют их для кладки наружных и внутренних стен зданий и сооружений.
Задача № 70
Сколько получится штук кирпича полнотелого одинарного из 8м3 глины при следующих данных : средняя плотность черепка кирпича 1700кг/м3 , средняя плотность сырой глины 1640 кг/м3, влажность глины 16% ? Потери при прокаливании во время обжига сырья в печи составляют 9%от массы сухой глины.
Решение
Находим массу влажной глины : твл.гл.=16408=13120кг
Масса глины после обжига : тгл=(13120/1,16)/1,09=10376,5кг
Объём 1000 шт кирпича : V1000=10000,250,120,065=1,95м3
Масса этого кирпича : т1000=17001,95=3315кг
Находим количество кирпича : шт=(10376,5/3315)1000=3130 штук кирпича
Ответ : из 8м3 сырой глины плотностью 1640 кг/м3, можно получить 3130 штук кирпича , плотностью1700кг/м3
Виды стеклянных материалов и изделий
Основные сведения о стекле
Стеклом называют твердый, аморфный, прозрачный в той или иной области оптического диапазона (в зависимости от состава) материал, получаемый из переохлажденных жидких минеральных расплавов, содержащих стеклообразующие компоненты (оксиды кремния, бора, алюминия и др.) и оксиды металлов (лития, калия, магния, свинца и т. д.).
Листовое стекло
Стекольная промышленность нашей страны выпускает несколько разновидностей листового стекла: обычное оконное, витринное, армированное, узорчатое, теплопоглощающее и др.
В строительстве наиболее широко применяют неполированное бесцветное листовое оконное стекло. Его выпускают в виде листов толщиной 2—6 мм и размером от 400Х400 до 1600Х2200 мм, которые имеют светопропускание 85—90%.
Витринное стекло в виде крупноразмерных полированных и неполированных полотен толщиной 6—10 мм служит для остекления магазинов, ресторанов, кинотеатров, выставочных залов, вокзалов и т. п.
Армированное стекло изготовляют методом горизонтального проката с запрессовкой в расплавленную стекломассу металлической сетки. Оно обладает повышенной огнестойкостью и безопасностью. Его применяют для остекления фонарей верхнего света, перегородок и устройства ограждений балконов.
Узорчатое стекло получают прокатом бесцветной или цветной расплавленной стекломассы награвированных валках. Эта разновидность листового стекла характеризуется декоративностью и светорассеивающей способностью. Его используют в качестве элемента архитектурного оформления , а также для остекления оконных проемов, перегородок и дверей в тех случаях, когда требуется отсутствие сквозной видимости или рассеянный свет.
Теплопоглощающее стекло содержит в своем составе добавки, обеспечивающие преимущественное поглощение инфракрасных лучей солнечного спектра. Его применяют для уменьшения солнечной радиации.
Закаленное стекло получают путем термической обработки стекла по заданному режиму. Этот вид стекла имеет предел прочности на изгиб в 5—8 раз, термостойкость в 2 раза и прочность на удар в 4—6 раз выше по сравнению с обычным стеклом. В строительстве толстое закаленное стекло употребляют для устройства дверей, перегородок, кровельных покрытий и др. Листы закаленного стекла толщиной 6 мм, покрытые с тыльной стороны цветными керамическими красками, называют стемалитом. Из него изготовляют многослойные навесные панели, сплошные стеклянные двери и перегородки.
