; размерность t – сек, g(t) – безразмерная величина

3.3 Расчет отклика цепи на заданное воздействие методом интеграла Дюамеля

При кусочно-непрерывной форме воздействия отклик необходимо искать для каждого из интервалов времени отдельно.

При применении интеграла Дюамеля с использованием переходной характеристики h(t) отклик:

при

где:

y(x) – аналитическое выражение описывающее воздействие (см. рисунок 3.6)

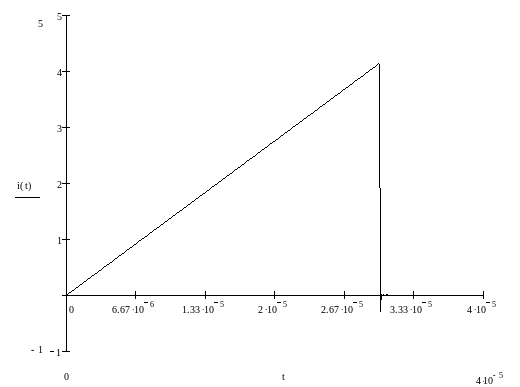

составим аналитическое выражение y(x):

Подставляя выражения (33), (39) в(37) и учитывая, что y(0)=0 получим:

Результаты расчётов приведены в таблице 3.3, а кривая, построенная на основании результатов, имеет вид графика изображённого на рисунке 3.7 и 3.8

Р
исунок 3.7 – Отклик цепи при в крупном масштабе; размерность

t
– сек, i(t) – Ампер

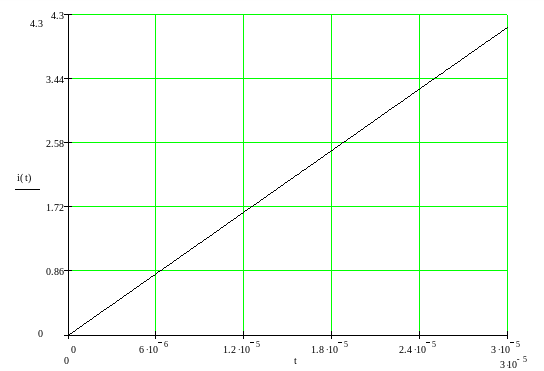

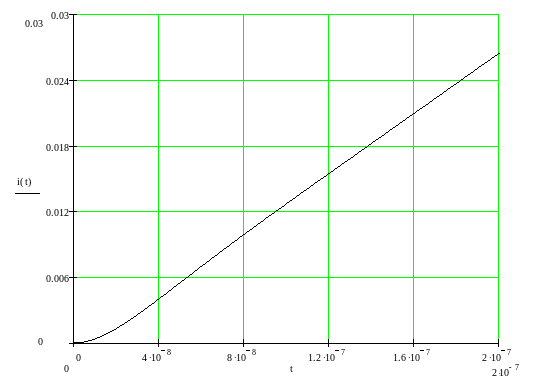

Рисунок 3.8 ‑ Отклик цепи при в более мелком масштабе; размерность

t – сек, i(t) – Ампер

Поскольку данный график содержит ось времени от 0 до t1, да плюс, как мы увидели по переходной характеристике, затухание происходит очень быстро, увидеть в таком масштабе колебания нельзя. На рисунке 3.8 ось времени содержит значения от 0 и до 2*10^-7 секунд, на этом графике хоть и слабо, но все же видно, что нарастание вначале нелинейное.

при

Результаты расчётов приведены в таблице 3.4, а кривая, построенная на основании результатов, имеет вид графика изображённого на рисунке 3.9

Р

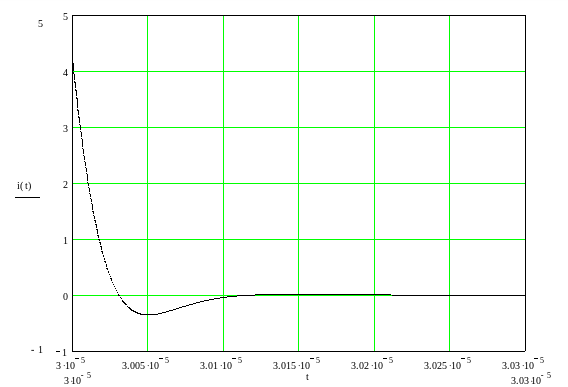

исунок 3.9 – Отклик цепи при ; размерность t – сек, i(t) – Ампер

Т
аким образом, отклик на заданное воздействие имеет вид графика изображенного на рисунке 3.10

Рисунок 3.10 – Отклик цепи; размерность t – сек, i(t) ‑ Ампер

ВЫВОДЫ

В процессе выполнения курсовой работы вопросов появляется больше, чем пунктов в задании. Одними из них является семейство вопросов о размерности коэффициентов и промежуточных величин при расчете переходной характеристики, а также размерность ее производной и т.д.

В план закрепления материала, на мой взгляд, идут только первые четыре задания, поскольку с такого рода задачами мы встречались, а последние три задания представляют особую важность, их приходится не закреплять – в них приходится разбираться.

Достоинством данной курсовой работы является подбор в ней заданий, они не являются нудными и однообразными как, например, курсовые по механике, в которых все одно и тоже и в пять раз больше.

СПИСОК ИСПОЛЬЗОВАНЫХ ИСТОЧНИКОВ

1. В. П. Шинкаренко, П. Ф. Лебедев. Методические указания к курсовой работе по курсу « Теория электрических и магнитных цепей». ‑ Харьков: «ХГТУРЭ», 1993.

2. Т. А. Глазенко, В. А. Прянишников. Электротехника и основы электроники. – М.: «Высшая школа», 1985.

3. Г. И. Атабеков. Теоретические основы электротехники. – М.: «Энергия», 1978.

4. Н. В. Зернов, В. Г. Карпов. Теория радиотехнических цепей. – Л.: «Энергия», 1972.
