Рисунок 2.1 ‑ АЧХ цепи; размерность w – рад/с, ModK(w) – безразмерная величина
2.3 Определение фазочастотной характеристики цепи
Фазочастотная характеристика цепи (ФЧХ):
|
| (16) |
Подставляя числовые значения в (16) получим:
|
| (17) |
Результаты расчётов приведены в таблице 2.2, а кривая, построенная на основании результатов, имеет вид графика изображённого на рисунке 2.2
| Таблица 2.2 | Зависимость ArgK(jw) от частоты |
| w, рад/с | ArgK(jw), рад |
| 0 | 0 |
| 1*10^7 | -0.0799271 |
| 3*10^7 | -0.3226808 |
| 5*10^7 | -0.6462386 |
| 7*10^7 | -0.9086729 |
| 9*10^7 | -1.0769648 |
| 1.1*10^8 | -1.1826898 |
| 1.3*10^8 | -1.2524606 |
| 1.5*10^8 | -1.3011954 |
| 1.7*10^8 | -1.3369474 |
| 1.9*10^8 | -1.3642366 |
| 2.1*10^8 | -1.3857381 |
| 2.3*10^8 | -1.4031184 |
| 2.5*10^8 | -1.4174637 |
| 2.7*10^8 | -1.42951 |
| 2.9*10^8 | -1.4397731 |
| 3.1*10^8 | -1.4486249 |
| 3.3*10^8 | -1.4563401 |
| 3.5*10^8 | -1.4631264 |
| 3.7*10^8 | -1.4691435 |
| 3.9*10^8 | -1.4745161 |
| 4.1*10^8 | -1.4793434 |
| 4.3*10^8 | -1.483705 |
| 4.6*10^8 | -1.4895127 |
| 4.8*10^8 | -1.492969 |
| 5*10^8 | -1.4961411 |
| 5.2*10^8 | -1.4990628 |
| 5.4*10^8 | -1.5017629 |
| 5.6*10^8 | -1.5042658 |
| 5.8*10^8 | -1.5065924 |
| 6*10^8 | -1.5087609 |
| | -1,5707963 |

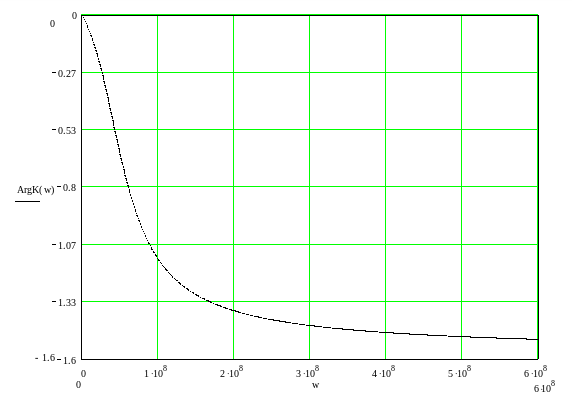

Рисунок 2.2 ‑ ФЧХ цепи; размерность ArgK(w) – рад, w – рад/с
3 РАСЧЕТ ВРЕМЕННЫХ ХАРАКТЕРИСТИК ЦЕПИ
3.1 Определение переходной характеристики цепи
Переходная характеристика цепи:
| h(t)=hпр(t)+hсв(t) | (18) |
Т.к. воздействие – ток, а реакция – ток на индуктивности, следует (см. рисунок 3.1):
|
| (19) |
г
де Io – единичный скачок тока.
Для определения режима переходного процесса запишем входное сопротивление в операторной форме:

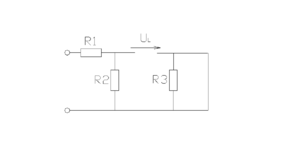

Рисунок 3.1‑Эквивалентная схема при t стремящемся к бесконечности
|
| (20) |
Приравнивая знаменатель к нулю, после несложных преобразований получим:
или
,
где:
|
| (21) |
|
| (22) |
Т.к.
, следует режим колебательный, а значит:
|
| (23) |
| где:
| (24) |
– угловая частота затухающих свободных колебаний в контуре, А и
‑ постоянные интегрирования.
Для определения постоянных интегрирования составим два уравнения для начальных значений
(+0) и
(+0):
(25),
(26) (см.
рисунок 3.2),
(27),
т.к. в момент комутации напряжение на сопротивлении R2 равно напряжению на индуктивности (см. рисунок 3.2).
| | (28) |
| | (29) |
Рисунок 3.2 – Эквивалентная схема в момент коммутации
Подставляя выражения (19), (21), (23), (24), (26), (27), (28), (29) в (25) получим:
| | (30) |
|
| | (31) | |
| | (32) | |
(33)
Результаты расчётов приведены в таблице 3.1, а кривая, построенная на основании результатов, имеет вид графика изображённого на рисунке 3.3
| Таблица 3.1 | Расчёт переходной характеристики |
| t, с | h(t) |
| 0 | 0 |
| 1.00e-8 | 0.303504193 |
| 2.00e-8 | 0.489869715 |
| 4.00e-8 | 0.632067650 |
| 5.00e-8 | 0.642131278 |
| 7.00e-8 | 0.624823543 |
| 8.00e-8 | 0.613243233 |
| 1.00e-7 | 0.597388596 |
| 1.10e-7 | 0.593357643 |
| 1.30e-7 | 0.590241988 |
| 1.40e-7 | 0.590004903 |
| 1.70e-7 | 0.590600383 |
| 1.90e-7 | 0.590939689 |
| 2.00e-7 | 0.591026845 |
| 2.20e-7 | 0.591095065 |
| 2.30e-7 | 0.591100606 |
| 2.50e-7 | 0.591093538 |
| 2.60e-7 | 0.591088357 |
| 2.80e-7 | 0.591081098 |
| 3.00e-7 | 0.591078184 |
| | 0.591078066 |

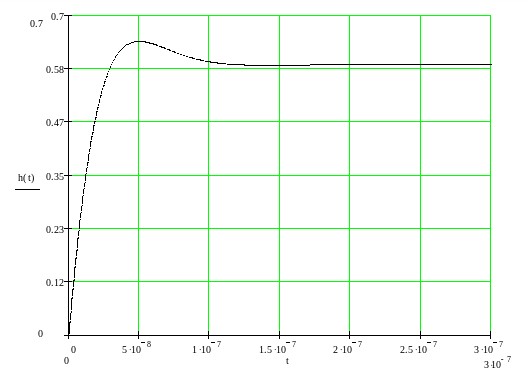

Рисунок 3.3 – Переходная характеристика цепи; размерность t – сек,
h(t) – безразмерная величина
Как видно из рисунка 3.3, свободные колебания затухают достаточно быстро; при таком масштабе рисунка видны колебания в течение, примерно, одного периода свободных колебаний (
), однако переходной процесс длится немного дольше, а спустя 0,3 мкс колебаниями можно пренебречь т.к. они достаточно малы (см. таблицу 3.1) и считать переходной процесс завершенным.
3.2 Определение импульсной характеристики цепи
Импульсная характеристики цепи:
|
| (34), |
| (35), |
где 1(t) – единичная функция.
Подставляя (33) в (35) находим:
| | (36) |
Результаты расчётов приведены в таблице 3.2, а кривая, построенная на основании результатов, имеет вид графика изображённого на рисунке 3.4 и 3.5

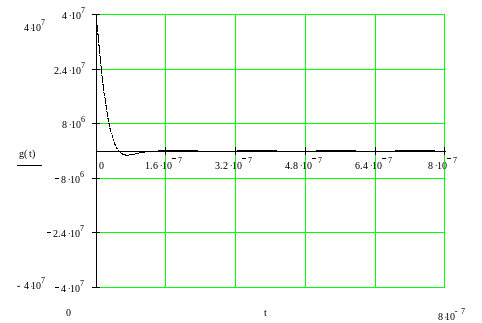

Рисунок 3.4 – Импульсная характеристика цепи в крупном масштабе; размерность t – сек, g(t) – безразмерная величина
Оба графика имеют одну и ту же шкалу времени, поэтому можно оценить, насколько быстро затухают колебания, и во сколько раз уменьшается их амплитуда за ничтожный промежуток времени.
| Таблица 3.2 | Расчёт импульсной характеристики |
| t, c | g(t) |
| 0 | 3.697e7 |
| 4.0e-8 | 2.299e6 |
| 6.0e-8 | -9.911e5 |
| 8.0e-8 | -1.066e6 |
| 1.0e-7 | -5.184e5 |
| 1.2e-7 | -1.460e5 |
| 1.4e-7 | -1.503e3 |
| 1.8e-7 | 1.697e4 |
| 2.0e-7 | 6.486e3 |
| 2.2e-7 | 1.167e3 |
| 2.4e-7 | -412.634 |
| 2.6e-7 | -482.050 |
| 2.8e-7 | -240.781 |
| 3.0e-7 | -70.193 |
| 3.2e-7 | -2.270 |
| 3.6e-7 | 7.780 |
| 3.8e-7 | 3.053 |
| 4.0e-7 | 0.587 |
| 4.2e-7 | -0.169 |
| 4.4e-7 | -0.218 |
| 4.6e-7 | -0.112 |
| 4.8e-7 | -0.034 |
| 5.0e-7 | -1.775e-3 |
| 5.4e-7 | 3.561e-3 |
| 5.6e-7 | 1.434e-3 |
| 5.8e-7 | 2.930e-4 |
| 6.0e-7 | -6.843e-5 |
| 6.2e-7 | -9.799e-5 |
| 6.4e-7 | -5.175e-5 |
| 6.6e-7 | -1.610e-5 |
| 7.0e-7 | 2.166e-6 |
| 7.4e-7 | 6.730e-7 |
| 7.6e-7 | 1.453e-7 |
| 7.8e-7 | -2.702e-8 |
| 8.0e-7 | -4.405e-8 |
| | 0 |

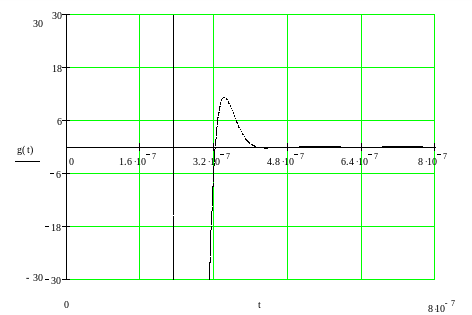

Рисунок 3.5 – Импульсная характеристика в более мелком масштабе
