В системах «человек-машина» рабочее место оснащается средствами отображения информации (пультами), органами управления, вспомогательными устройствами обеспечения условий и безопасности труда, звуковыми, световыми сигналами, креслами и другими приспособлениями.

При расположении элементов рабочего места учитываются: рабочая поза человека, пространство для размещения, возможность обзора элементов рабочего места и пространства за его пределами, возможность размещения документации, материалов и инструмента.

Взаимное расположение рабочего места должно обеспечивать: возможность всех необходимых движений и перемещений, подачу световых и звуковых сигналов, снижение утомляемости, предупреждение ошибочных действий, размещение средств защиты от опасных и вредных факторов.

Пространство, занимаемое рабочим местом, разделяется на зоны для оборудования, средств отображения информации, размещение органов управления, установки вспомогательных устройств и приспособлений, расположение средств защиты и сигнализации.

Нормативы площадей и объемов для рабочих мест берутся из СНиП и СН.

Рабочие места для выполнения работ сидя организуются для легких работ (ГОСТ 12.1.005-88), не требующих свободного передвижения.

Конструкция рабочего места должна соответствовать антропометрическим, физиологическим, психофизиологическим, психологическим требованиям, соответствовать характеру работы, обеспечить удобство и производительность труда.

Конструкцию и размеры элементов рабочего места следует принимать по условию оптимального положения работающего. Чтобы рабочее место было универсальным, его поверхности и сиденье следует делать регулируемыми. Высота рабочей поверхности в зависимости от характера выполняемой работы должна изменяться в пределах от 630 до 930 мм для женщин и от 680 до 1020 мм для мужчин.

Средства отображения информации и техническая документация для выполнения технологических операций должны размещаться в зонах зрительного наблюдения в вертикальной и горизонтальной плоскостях.

Средства отображения информации необходимо группировать и располагать относительно друг друга в соответствии с последовательностью их использования слева направо и сверху вниз.

Рабочее место экономиста должно включать в себя следующее оборудование:

• стол (с одним или двумя рядами ящиков для материалов, используемых в работе);

• стул со спинкой;

• стеллаж для документов и технической документации;

• компьютер в комплекте с необходимым дополнительным оборудованием;

• осветительный прибор.

Стол должен иметь поверхность, площадь которой должна вмещать на себя компьютер, настольную лампу, писчие принадлежности, обеспечивать свободное размещение этих предметов и свободную площадь для их удобного использования.

Кресло должно обеспечивать физиологически рациональную рабочую позу и условия для труда и отдыха. Конструкция кресла не должна затруднять рабочих движений, и должна иметь следующие элементы:

• сиденье;

• спинку;

• подлокотники;

• стойку;

• виброизолирующую опору;

• подголовник.

Конструкция должна обеспечивать при необходимости регулирование высоты сиденья и наклона спинки.

Допустимые уровни вибрации на сиденье должны удовлетворять требованиям ГОСТ 12.1.012-90 и санитарным нормам.

Стеллаж может быть деревянным либо железным с полками наиболее подходящими для хранения документации в папках и в произвольной форме.

Компьютер должен быть с монитором, который поддерживает международные стандарты по уровню излучаемой радиации, частотой развертки экрана, максимально возможного расширения экрана и поддержкой необходимой гаммы цветов.

Н
астольная лампа должна обеспечивать необходимый уровень освещенности рабочего места и не мешать работе экономиста.

2. Расчет искусственного освещения рабочего места.

Освещенность рабочих поверхностей является одной из важнейших характеристик производственной среды. Недостаточная или избыточная освещенность приводит к значительному снижению производительности и качества труда, увеличивает вероятность несчастных случаев, приводит к возникновению профессионального заболевания зрительного анализатора.

Рабочее освещение на основании технико-экономического обоснования может проектироваться в виде системы общего или комбинированного освещения. Система общего освещения может быть равномерной или локализованной. При равномерной системе общего освещения осветительные приборы равномерно распределяются в верхней зоне, при локализованной - с учетом расположения рабочих мест.

Комбинированная система - это совокупность общего и местного освещения. Местное освещение, как дополнение к общему, предназначено только для конкретного рабочего места. Устройство только одного местного освещения запрещается нормами, так как ухудшаются условия работы зрительного анализатора из-за существенных перепадов освещенности в периферийном поле зрения человека.

В производственных помещениях, кроме освещенности, нормируются качественные характеристики осветительной установки: коэффициент пульсации освещенности (для газоразрядных источников света); показатель ослепленности; коэффициент, учитывающий неравномерность освещенности в зоне рабочих мест.

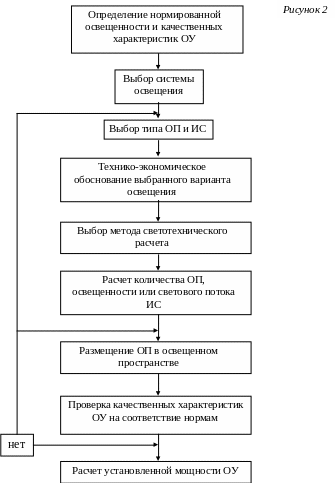

Расчет систем освещения рационально проводить в последовательности, показанной на рис. 2.

Определение нормированной освещенности и качественных характеристик: согласно извлечениям из норм искусственного освещения объектов железнодорожного транспорта РД 3215-91, к рабочему месту экономиста предъявляются следующие требования:

- равномерная система общего освещения;

- освещенность Е = 400 лк;

- максимальное значение показателя ослепленности Р=40;

- максимальное значение коэффициента пульсации освещенности Кп = 10%.

Выбор системы освещения: рекомендуемая равномерная система общего освещения полностью удовлетворяет условиям работы экономиста и характеру размещения рабочих мест в производственном помещении.

Выбор типа осветительного прибора и источника света: для офисного помещения с общей системой освещения наиболее рационально будет использование люминесцентных ламп в осветительных приборах типа ЛВП (количество ламп - 2 штуки). Тип источника света - ЛБ-40 (световой поток одной лампы - 3200лм).

Теперь, когда определены основные условия освещения, можно приступать к определению количества осветительных приборов:

где Ф - световой поток источника света, лм;

Ен - нормированная освещенность, лк;

S - освещаемая площадь, м² (S = 24м² );

Z - коэффициент отношения средней освещенности к минимальной (Z = 1,1 для люминесцентных ламп);

Алгоритм расчета освещения производственного объекта показан на рисунке 2.

k - коэффициент запаса, учитывающий старение источников света и загрязнение осветительных приборов и источников света (для административно-конторских помещений с газоразрядными лампами принимается 1,5);

n - число источников света в осветительном приборе, шт.;

 - коэффициент использования светового потока, определяется в зависимости от индекса помещения.

Индекс помещения определяется по формуле:

где h - высота подвеса осветительного прибора над рабочей поверхностью, м (h = 3,0м);

A и B - длина и ширина помещения, м (А = 7м, В = 5м).

По таблице для помещения с индексом 1,0 определяем коэффициент использования светового потока, который будет равен  = 0,43.

Теперь мы можем определить необходимое количество осветительных приборов:

штук

Итак, можно сделать вывод, что для искусственного освещения рабочего места экономиста, находящегося в производственном помещении площадью 35 м² необходимо установить 9 осветительных приборов типа ЛВП, по 2 источника света типа ЛБ-40 (световой поток 3200лм) в каждом. При этом рекомендуемая схема включения ламп - половина ламп по схеме опережающего и половина по схеме отстающего тока.

1. Расчет вентиляции рабочего места экономиста.

Для вентиляции закрытого помещения, в котором работает экономист выбираем кондиционирование воздуха.

Кондиционирование воздуха – это автоматическое поддержание в закрытых помещениях всех или отдельных его параметров на определенном уровне.

Ориентировочно выбор автономного кондиционера производится следующим образом:

1. Определяются избытки явного тепла, поступающие в помещение –, Вт.

Qя = Qоб + Qэл + Qл + Qсв + Qогр,

где Qоб – тепловыделения от оборудования и материалов;

Qоб = 0, так как тепловыделения от оборудования и материалов незначительны.

Qэл - тепловыделения от электрического освещения;

N, где N – мощность осветительных приборов, Вт

Qэл = 9 х 2 х 40 Вт = 720 Вт

Qл – выделение теплоты людьми (принимает 100 Вт, при tвозд. = 20С);

Qсв – количество теплоты, поступающее в помещение через заполнение световых проемов.

Qсв = (q_р + q_т) х Fсв = (70 + 57) х 2,5 = 317,5 Вт

q_р – поступления от солнечной радиации, Вт/м²

q_{т -} - поступления, обусловленные теплопередачей, Вт/м²

Fсв – площадь светового приема, м²

q_р = (q_р1К_инс + q_р2 К_обл) К_отн х  = (112х0,7 + 28х 0,9) х 0,9х0,75 = 70Вт/м²

где:

q_р1, q_р2 - количество теплоты прямой и рассеянной солнечно радиации соответственно;

К_инс, К_обл, К_{отн –} соответственно коэффициенты инсоляции, облучения, относительногопроникания солнечной радиации через заполнение светового поема, отличающегося от обычного одинарного остеклениения;

 - коэфициент, учитывающий затенение светового проема переплетами.

q_т = t / Rсв = 9 / 0,16 = 57 Вт/м²

t – условная разность темпиратур;

Rсв – сопротивление теплопередаче заполнения световых проемов.

Qогр – поступление теплоты через массивные наружные ограждения.

Qогр = 1,5 Когр х (tн – tв) х Fогр = 1,5 1,41 (25,2-20,0) 33,6 = 369,53 Вт

- 1,5 – учитывает изменение теплопоступлений в течении суток

- Когр – коэффициент теплопередачи ограждения (= 1,41)

- tн – усл. среднесуточная темпиратура наружного воздуха с учетом действия солнечной радиации (= 25,2)

- tв – темпиратура внутри помещения (= 20,0)

- Fогр – площадь ограждения (угловая комната (2,8 х 7+2,8 х 5) = 33,6м²)

Таким образом,

Qя = Qоб + Qэл + Qл + Qсв + Qогр = 0+720+100+317,5+369,53=1507,03 Вт

1. Холодопроизводительность кондиционера (Qхол, Вт) должна обеспечить компенсацию этих теплопоступлений

Qхол = Qя = 1507,03 Вт

1. Определяется необходимая производительность кондиционера по воздуху (L, м³/ч ):

L = 3600 Qхол / с g t = 3600 1507,03 / 1005 1,2 4 = 1124,65 м³/ч

с – удельная теплоемкость воздуха (1005 Дж/кг С)
