Введение с пояснением цели и задачи практикума

Выработка и закрепление навыков по выбору компонентов и элементов схемы.

Назначения и условия эксплуатации (по ГОСТам

ГОСТ 15150-69

УХЛ-3.1

Для эксплуатации в нерегулярно отапливаемых помещениях. Для микроклиматического региона с умеренным и холодным климатом.

Значение температуры воздуха при эксплуатации:Рабочее +40^о С. . .-10^о С

Рабочее значение влажности воздуха: (при 25^о С ) – 98 %

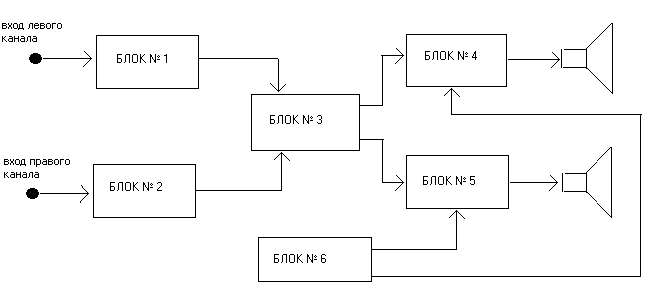

Ф
ункциональная схема устройства, ее описание

Блок № 1-Регулировка громкости и тембра

Блок № 2-Регулировка громкости и тембра

Блок № 3-Регулировка баланса

Блок № 4-Усилитель левого канала

Блок № 5-Усилитель правого канала

Блок № 6-Аккумулятор

Описание

Блок № 1 Представляет собой переменный резистор 1R1 выполняющий

функцию регулятора громкости ,а переменный резистор 1R3 совместно с конденсатором 1С1-регулятор тембра.

Блок № 2 Представляет собой переменный резистор 2R1 выполняющий

функцию регулятора громкости ,а переменный резистор 2R3 совместно с конденсатором 2С1-регулятор тембра.

Блок № 3 Переменный резистор R4 ,включенный между входами каналов усилителя-регулятор стереобаланса.

Блок № 4 Осуществляет окончательное усиление звукового сигнала и вывода его на динамик 1В1.

Блок № 5 Осуществляет окончательное усиление звукового сигнала и вывода его на динамик 2В1.

Блок № 6 Аккумулятор. В данном случае в качестве источника питания выступает аккумулятор, так как устройство будет эксплуатироваться в автомобиле.

Выбор элементной базы и вариантов замены

Конденсаторы.

Подбор конденсаторов в схеме УЗЧ.

В устройстве использованы оксидные конденсаторы К50-16 и конденсаторы постоянной емкости К10-7В.

Эксплуатационные параметры оксидных конденсаторов К50-16.

Номинальная емкость 2 …5000 мкФ.

Допустимое отклонение емкости от номинальной +15%

Предельное рабочее напряжение 25 вольт.

Интервал рабочих температур -20^оС …+70^оС

Эксплуатационные параметры конденсаторов К10-7В.

Номинальная емкость 680…10000 пФ.

Допустимое отклонение емкости от номинальной +10%

Предельное рабочее напряжение 50 вольт.

Параметры конденсаторов.

Конденсаторы подобраны с учетом того, что максимальное напряжение в схеме равно 12В.

Микросхемы.

Микросхемы серии К174УН7(1DA1,2DA1) представляют собой многокаскадный усилитель напряжения выходного сигнала с непосредственными (гальваническими) связями между транзисторами и выходным двухтактным усилителем мощности.При мощности нагрузки более 0,27Вт обязательно применение дополнительного теплоотвода.

Параметры микросхемы.

Полоса пропускания по уровню ЗДВ = 40…20000 Гц

Rвх. = не менее 50 Ом

U ном. =15 В + 10%

Коэффициент гармоник = не более 10%

Ток, потребляемый при отсутствии сигнала = не более 20 мА

Резисторы.

В УЗЧ использованы резисторы типа МЛТ и ВС ,а также переменные резисторы типа СП2-6В и СП2-2.

Резисторы МЛТ (1R8,2R8) с металлодиэлектрическим проводящим слоем, предназначены для работы в цепях постоянного,переменного и импульсного тока.По конструкции относятся к неизолированным резисторам,для навесного монтажа.

Резисторы ВС (остальные постоянные) с углеродистым проводящим слоем, предназначены для работы в цепях постоянного , переменного и импульсного тока.По конструкции относятся к неизолированным резисторам, для навесного монтажа.

Резисторы СП2-2(R4) регулировочные цилиндрические однооборотные с круговым перемещением подвижной системы предназначены для работы в цепях постоянного ,переменного и импульсного тока,для навесного монтажа.

Резисторы СП2-6В (1R1,2R1,1R3,2R3)регулировочные, цилиндрические,сдвоенные с концентрическими валами.

Эксплуатационные параметры резисторов МЛТ.

Номинаная мощность 0.5Вт

Допустильмые отклонения сопротивления +5%

Температурный коэффициент сопротивления (ТКС) +1200*10^-6 1/^оС

Предельное рабочее напряжение 350вольт.

Интервал рабочих температур -60^оС…+125^оС

Относительная влажность воздуха при +35^оС до98%

Эксплуатационные параметры резисторов ВС

Номинаная мощность 0,125Вт

Допустильмые отклонения сопротивления +10%

Температурный коэффициент сопротивления (ТКС) -1200*10^-6 1/^оС

Предельное рабочее напряжение 200вольт.

Интервал рабочих температур -60^оС…+125^оС

Относительная влажность воздуха при +35^оС до98%

Эксплуатационные параметры резисторов СП2-2

Номинаная мощность 0.5Вт

Допустильмые отклонения сопротивления +10%

Температурный коэффициент сопротивления (ТКС) +1000*10^-6 1/^оС

Предельное рабочее напряжение 400вольт.

Интервал рабочих температур -60^оС…+125^оС

Относительная влажность воздуха при +25^оС до98%

Эксплуатационные параметры резисторов СП2-6В

Номинаная мощность 0.5Вт

Допустильмые отклонения сопротивления +10%

Температурный коэффициент сопротивления (ТКС) +1000*10^-6 1/^оС

Предельное рабочее напряжение 300вольт.

Интервал рабочих температур -60^оС…+125^оС

Относительная влажность воздуха при +35^оС до98%

Расчет мощности резисторов используемых в схеме

Резисторы	Мощность (Вт)	Сопротивление (Ом)	Напряжение(В)
R1	0.5	100000	12
R2	0.125	10000	12
R3	0.5	47000	12
R4	0.5	100000	12
R5	0.125	200000	12
R6	0.125	110	3
R7	0.125	100	3
R8	0.5	1	0.5
R9	0.125	3600	12

Заключение

Данный лабораторный практикум нацелен на работу со справочной литературой и изучение принципиальной схемы устройства. Моя задача состояла в том, чтобы проверить пригодность электронных компонентов, учитывая климатические условия УХЛ-3.1.Используя принципиальную схему устройства, некоторые параметры электронных компонентов я рассчитывал. Используя справочную литературу ,подобрал варианты элементов и их замену,учитывая все параметры устройства и условия влияния на него. Проделав эту работу, я приобрел и закрепил навыки по выбору компонентов и элементов схемы.

Список используемой литературы

1.Н.Н.Акимов“Резисторы,конденсаторы,трансформаторы,дроссели,

коммутационные устройства РЭА”.

2 СвитенкоВ.И. Электрорадиоэлементы.-М:Высш.шк.1987г.

3. ГоробецА.И. Справочник по конструированию радиоэлектронной аппаратуры (печатные узлы) .Киев 1985г.

4. РоманычевЭ.Т.”Разработка и оформление КД по ЕСКД”.Москва 1989г.

Варианты замены и аналоги применяемых элементов

Конденсаторы

К50-16 можно заменить, на конденсаторы К50-6,К50-35,К50-38.

К10-7В можно заменить, на конденсатор К10-36.

Микросхемы

К174УН7 можно заменить, на микросхему К174УН9.

Резисторы

МЛТ можно заменить, на С2-33Н, С2-33, С2-11.

ВС можно заменить, на С1-4,С1-8.

СП2-2 можно заменить, на СП3-4М.

СП2-6В можно заменить, на СП3-4е.

Содержание пояснительной записки

1. Задание (схема устройства и ее описание) 2.

2. Введение с пояснением цели и задачи практикума 3.

3. Назначение и условия эксплуатации (по ГОСТам) 3.

4. Функциональная схема устройства, ее описание 4.

5. Выбор элементной базы и вариантов замены 6.

6. Заключение 10.

7. Список литературы 11.

8. Перечень элементов к принципиальной электрической схеме 12.
