Производители этого типа контроллеров, как правило, менее известны на рынке средств автоматизации (ICP DAS, Advantech) преимущественно из стран Азии (Тайвань), также есть российские разработки (ТЕКОН). С другой стороны стоимость этих контроллеров ниже стоимости своих более известных не PC-совместимых аналогов. Технические и эксплуатационные характеристики сходны с характеристиками аналогов.

Сетевой комплекс контроллеров

Сетевые ПТК наиболее широко применяются для управления производственными процессами во всех отраслях промышленности. Минимальный состав данного класса ПТК подразумевает наличие следующих компонентов:

1. набор контроллеров;

2. несколько дисплейных рабочих станций операторов;

3. системную (промышленную) сеть, соединяющую контроллеры между собою и контроллеры с рабочими станциями.

Контроллеры каждого сетевого комплекса, как правило, имеют ряд модификаций, отличающихся друг от друга быстродействием, объемом памяти, возможностями по резервированию, способностью работать в разных условиях окружающей среды, числом каналов входа/выхода. Так что можно подобрать контроллер для каждого узла автоматизируемого агрегата с учетом особенностей и выполняемых функций последнего и использовать один и тот же комплекс для управления разными производственными объектами.

В качестве дисплейных рабочих станций почти всегда используются персональные компьютеры в обычном или промышленном исполнении; большей частью с двумя типами клавиатур: традиционной алфавитно-цифровой и специальной функциональной - и оснащенные одним или несколькими мониторами с большими экранами.

Системная сеть может иметь различную структуру: шину, кольцо, звезду; она часто подразделяется на сегменты, связанные между собой, коммутаторами, повторителями и маршрутизаторами. Информация, передаваемая по сети, достаточно специфична и может представлять собой как периодические, так и случайные во времени короткие сообщения. К передаче сообщений предъявляются жесткие требования: они гарантированно должны доставляться адресату, а для сообщений высшего приоритета, например, предупреждающих об авариях, также следует обеспечить указанный срок передачи сообщений. Так что предпочтительные методы доступа к системной сети основываются на передаче маркера или на взаимодействии узлов сети по модели "ведущий/ведомый" ("Master/Slave").

Если применяется метод случайного доступа к сети, то во время возникновения аварийной ситуации может произойти резкое одномоментное увеличение числа экстренных сообщений и, как следствие, возникнуть затор в сети, что приводит не только к задержке доставки сообщений адресату, но и к их частичной потере.

Чаще всего сетевые комплексы применяются на уровне цехов машиностроительных заводов, агрегатов нефтеперерабатывающих, нефтехимических и химических производств (правда, не самых мощных), а также цехов предприятий пищевой промышленности.

Выбор контроллерных средств (ПЛК)

Выше были указаны роль и место программируемых логических контроллеров (ПЛК) в автоматизированных системах управления технологическими процессами.

Теперь приведем краткую оценку объема российского рынка контроллерных средств.

На нем работают все международные лидеры - производители данной продукции: ABB (распространяющая также контроллерные средства фирм Baily Controls и Gartman & Braun), Emerson (бывшая Fisher-Rosemount), General Electric Fanuc Automation, Foxboro, Honeywell, Metso Automation (поглотила фирму Damatic Automation), Moore Products, Omron, Rockwell Automation, Siemens, Yokogawa, Schneider Automation и др. Всего порядка 15 фирм, каждая из которых предлагает от двух до пяти контроллерных средств разных классов.

Около 20 зарубежных производителей меньшего масштаба имеют российских дилеров, внедряющих их контроллерные средства на российских предприятиях (Koyo Electronics, Tornado, Triconex, PEP, Trey, Control Microsystems, GF Power Controls и др.).

Более 20 российских предприятий конкурируют с зарубежными производителями в разных классах контроллерных средств ("Автоматика", ДЭП, "Импульс", "Инсист Автоматика", "Интеравтоматика", "Квантор", НИИтеплоприбор, "НВТ-Автоматика", ПИК "Прогресс", "Саргон", "Системотехника", ТЕКОН, "Электромеханика", ЭМИКОН и др.).

Поскольку российские предприятия комплектуют контроллерные средства зарубежными микропроцессорами, стандартными сетями, типовым системным и прикладным программным обеспечением, то продукция отечественного производства оказывается вполне конкурентоспособной по сравнению с импортными аналогами. К сожалению, при этом ее стоимость также становится сопоставимой с зарубежными изделиями.

Выбираемый микроконтроллер должен отвечать следующим требованиям:

поддержка требуемого количества входных и выходных сигналов (не менее 16/8 аналоговых вх./вых., 32/32 дискретных вх./вых.);

1. применение как для непрерывных производств, так и для периодических;

2. высокий уровень надежности, помехозащищенности (отказ микроконтроллера может к большим экономическим потерям);

3. высокая производительность, необходимая для контроля большого количества технологических параметров;

4. использование стандартных протоколов и коммуникационных интерфейсов для работы с верхним уровнем;

5. широкий диапазон модулей расширения для поддержки всевозможных датчиков;

6. развитая программная поддержка;

7. широкий диапазон рабочих условий;

8. оптимальная цена.

С учетом поставленной задачи, технических, эксплуатационных характеристик и потребительских свойств в результате анализа российского рынка средств промышленной автоматизации был выбран ряд контроллеров и составлена соответствующая сводная таблица (приложение 3).

В таблице приведены некоторые характеристики ПЛК различных производителей. Рассматриваемые контроллеры имеют сходные функциональные возможности, близкие технические и эксплуатационные характеристики, некоторые почти одинаковые размеры. В четырех последних строках указаны параметры для модулей дискретного ввода-вывода. Все контроллеры построены по магистрально-модульному принципу, монтируются на панель или DIN-рейку, работают от напряжения от +24 до 220в и поддерживают протоколы обмена Fieldbus (приложение 4), некоторые Ethernet, имеют широкий набор модулей:

1. модули дискретных входов/выходов;

2. коммуникационные модули;

3. модули аналогового ввода/вывода;

4. модули терморегуляторов;

5. модули позиционирования;

6. модули ПИД-регулятора;

7. модули контроля движения.

Наличие различных PLC ставит следующий вопрос: как выбрать из этого обилия необходимый для эффективного решения поставленной задачи контроллер? Требуется не превосходство одной какой-то характеристики, а некая интегральная оценка, позволяющая сравнить PLC по совокупности характеристик и свойств.

Методика выбора ПЛК

Учитывая специфику устройств, критерии оценки можно разделить на три группы, изображенные на дереве характеристик ПЛК (рис. 6.2):

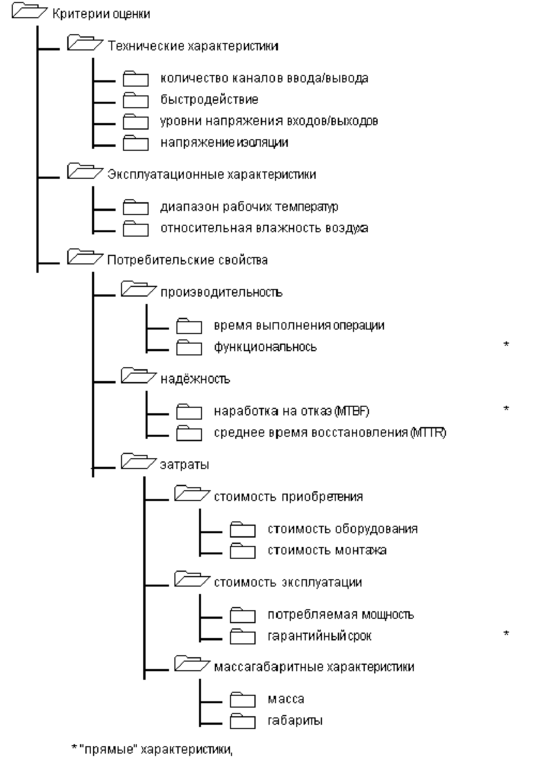

Рис. 6.2. Дерево характеристик ПЛК

• технические характеристики;

• эксплуатационные характеристики;

• потребительские свойства.

При этом критериями выбора считать потребительские свойства, т.е. соотношение показателей затраты/производительность/надежность, а технические и эксплуатационные характеристики ограничениями для процедуры выбора.

Кроме того, необходимо разделить характеристики на прямые (для которых положительным результатом является её увеличение) и обратные (для которых положительным результатом является её уменьшение).

Так как характеристики между собой конфликтны, т.е. улучшение одной характеристики почти всегда приводит к ухудшению другой, необходимо для каждой характеристики определить весовой коэффициент , учитывающий степень влияния данной характеристики на полезность устройства.

Терминология и состав критериев оценки ПЛК приведены в соответствии с основными положениями квалиметрии и стандартами качества (ГОСТ 15467-79).

Выбор аппаратуры производится в четыре этапа:

• определение соответствия технических характеристик предъявленным требованиям;

• определение соответствия эксплуатационных характеристик предъявленным требованиям;

• оценка потребительских свойств выбираемой аппаратуры;

• ранжирование изделий.

На первом этапе каждая техническая характеристика анализируемого изделия сравнивается с предъявленными к проектируемой системе требованиями, и если данная характеристика не удовлетворяет этим требованиям, изделие снимается с рассмотрения.

Такой же анализ проводится на втором этапе с эксплуатационными характеристиками, и только если технические и эксплуатационные характеристики соответствуют поставленной задаче и предъявленным требованиям, проводится оценка потребительских свойств ПЛК.

Для этого используется аддитивный метод оценки, когда суммарная оценка каждой группы свойств (характеристик) (затраты / производительность / надежность) вычисляется по следующей формуле:

,

где , - нормированные прямые и обратные характеристики выбираемого изделия (переход к относительным характеристикам);

- весовые коэффициенты характеристик;

l - число прямых характеристик , n-l - число обратных характеристик.

Для прямой характеристики - наилучшие, - наихудшие значения оцениваемого свойства. Для обратных характеристик наоборот. Значения текущих оцениваемых характеристик должны лежать в диапазоне   .

Определение весовых коэффициентов для характеристик ПЛК является одной из самых ответственных задач, т.к. именно от их правильной величины зависит достоверность результатов анализа. Для нахождения усредненной оценки каждого коэффициента может быть рекомендована следующая методика экспертных оценок.

Составляется сводная анкета эксперты-коэффициенты (рис. 6.3), в которой проставляются полученные от каждого эксперта ненормированные коэффициенты весомости по шкале от 0 до 10.

Характеристики
