Реализация алгоритма программно-логического управления на базе LabVIEW DSC

Опираясь на регламент проведения стадии стерилизации, описанный в разделе «Краткое описание технологии производства эритромицина», с использованием программной среды LabVIEW DSC был разработан алгоритм управления стадией стерилизации.

Алгоритм реализован в виде блок-диаграммы LabVIEW, оформленной в отдельный блок программно-логического управления (рис.7.11). Базовые элементы (кадры) реализации алгоритма программно-логического управления проиллюстрированы на следующей серии рисунков рис. 7.12 (Кадры алгоритма управления 0-2). Полная блок-диаграмма приведена в приложении 15.

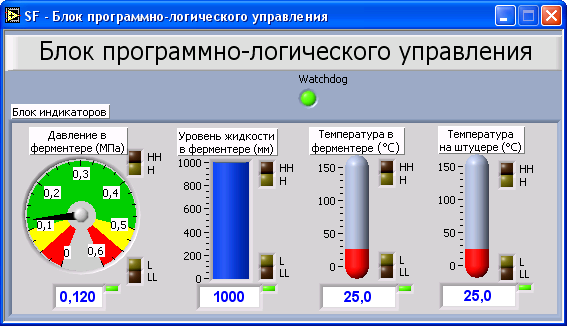

Рис. 7.11. Экран блока программно-логического управления.

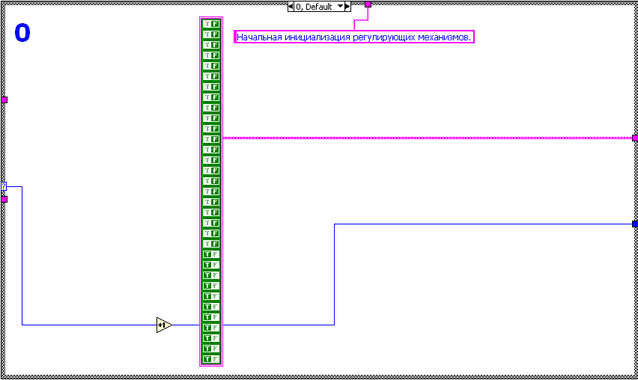

Рис. 7.12. Кадр алгоритма управления «0»

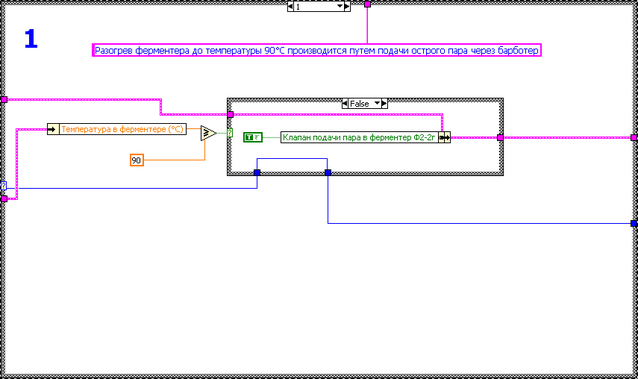

Рис. 7.12. Кадр алгоритма управления «1»

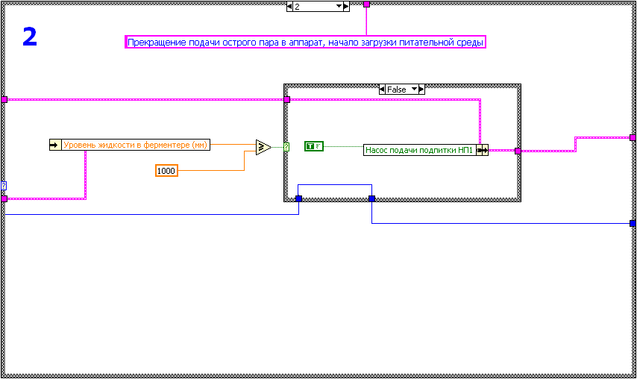

Рис. 7.12. Кадр алгоритма управления «2»

8.РАЗРАБОТКА ПРОГРАММЫ УПРАВЛЕНИЯ ИЗМЕРИТЕЛЕМ ТЕМПЕРАТУРЫ РЕГУЛИРУЮЩИМ «ДАНА-ТЕРМ» ИТР 2529 В ПРОГРАММНОЙ СРЕДЕ LABVIEW DSC. РЕАЛИЗАЦИЯ ФУНКЦИЙ OPC СЕРВЕРА

В этом разделе дано описание созданной программы управления измерителем температуры регулирующим «Дана-Терм» ИТР 2529, описаны возможности и принципы работы с программой.

Целью разработки программы была реализация возможности удаленного сбора данных и управления приборами, использующими сходный протокол обмена с компьютером.

Дополнительно в рамках программы управления измерителем температуры реализованы функций OPC сервера, что дает возможность использовать измеритель температуры с любыми средствами автоматизации, поддерживающими технологию обмена OPC.

Описание программы управления измерителем температуры регулирующим «Дана-Терм» ИТР 2529

Назначение и функциональные возможности

Программа управления измерителем температуры регулирующим

"Дана-Терм” ИТР 2529 предназначена для удаленной работы совместно с измерителем температуры ИТР 2529 через драйвер инструментальной сети “Дана – Терм” (DINdrv).

Текущая реализация программы обладает следующими функциональными возможностями:

• cбор данных в автоматическом режиме;

• просмотр и удаленное редактирование настроек прибора;

• вывод измеряемой температуры в виде временной диаграммы;

• сохранения полученных данных в файл в формате удобном для обработки с использованием Microsoft Excel;

• функции OPC сервера (использование ИТР в SCADA системах).

Состав программы

Каталог программы содержит следующие файлы и директории:

• 2529.exe – исполняемый файл программы управления;

• Log_view.exe – исполняемый файл программы просмотра “log” файлов;

• Temper.ini – файл конфигурации программы управления;

• Realtime – директория, содержащая библиотеки поддержки (National Instruments LabVIEW Run-Time Engine 7.0), для запуска на системе без установленного LabVIEW;

• DINdrv – директория, содержащая драйвер инструментальной сети “Дана – Терм” (DINdrv);

• DOCS – директория, содержащая документацию по настройке и эксплуатации программы управления.

Установка и настройка программы

Перед использованием программы необходимо проделать следующие шаги.

1. Скопировать все файлы программы управления в рабочий каталог (выбирается пользователем). Туда же рекомендуется поместить каталог драйвера инструментальной сети “Дана – Терм” (DINdrv).

2. Отредактировать файл конфигурации. В нем необходимо задать полные пути к соответствующим каталогам (подробнее см. раздел “Описание файла конфигурации”).

3. Настроить измеритель температуры. Необходимо задать адрес (номер прибора (НП) и номер группы (НГ) прибора). В текущей версии программы соединение с измерителем температуры ведется по т.н. “широковещательному” адресу, поэтому настройку прибора производить необязательно. Более подробная информация по настройке прибора содержится в файлах: “Измеритель температуры регулирующий ИТР 2529_Навигация по меню пользователя.doc”, “Использование DINdrv – драйвера для организации соединения измерителя температуры ИТР 2529 с компьютером.doc” из каталога DOCS; а также в “Инструкции по эксплуатации измерителя температуры регулирующего ИТР 2529”.

4. Настроить для работы с прибором драйвер инструментальной сети “Дана – Терм” (DINdrv). Для этого нужно запустить файл DINdrv.exe из каталога DINdrv, выбрать в меню Setup, произвести настройки в соответствии с рис 8.1.

Рис 8.1. Диалог выбора и настройки COM порта

Более подробное описание настройки и работы с драйвером содержится в файле: Использование DINdrv – драйвера для организации соединения измерителя температуры регулирующего ИТР 2529 с компьютером.doc” из каталога DOCS. Для запуска программы (при отсутствии среды разработки LabVIEW) необходимо установить библиотеки поддержки (lvrteinstall.exe).

Работа с программой управления (2529.exe)

Запуск программы осуществляется файлом 2529.exe.

После запуска программы на экране появляются: рабочая панель программы и окно драйвера инструментальной сети “Дана – Терм” (DINdrv).

Внешний вид рабочей панели программы

При запуске программы активируется рабочая панель, включающая в себя различные элементы управления и индикации (рис 8.2, рис 8.3). Блок-диаграммы программы приведены в приложении 14.

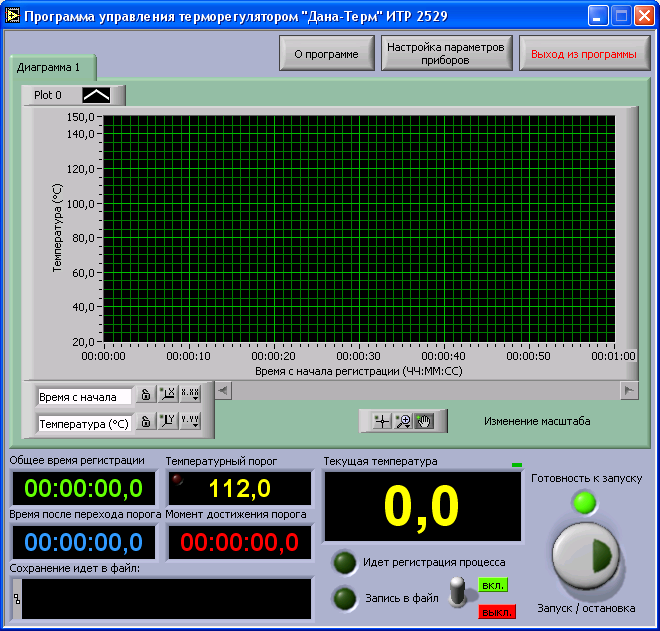

Рис 8.2 Рабочая панель (вид сразу после запуска)

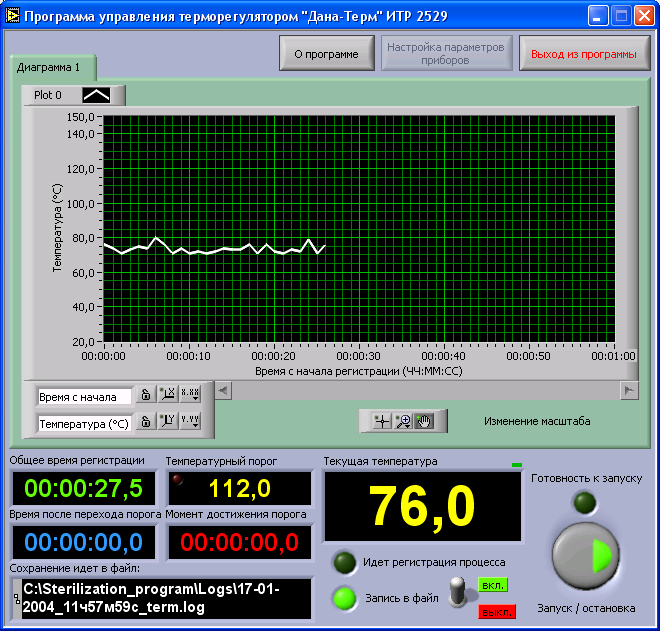

Рис 8.3 Рабочая панель (вид в режиме регистрации)

Описание элементов рабочей панели программы

В верхней части окна расположены следующие элементы управления (кнопки):

При нажатии выводится окно, содержащее информацию о предназначении программы, версию, информацию об авторе (рис 8.4).

Рис 8.4

При нажатии выводится панель настройки приборов (рис 8.5). (Описание работы с панелью в разделе “Панель настройки приборов”).

В режиме регистрации кнопка блокируется.

Рис 8.5. Панель настройки приборов

При нажатии происходит завершение работы программы.

В центральной части окна находится диаграмма (тренд), отображающая показания прибора (температуру) во времени (рис 8.6).

В текущей реализации программы опрос состояния прибора идет с интервалом 10 с. Вывод измерений в файл и отображение на диаграмме - с интервалом 10 с.

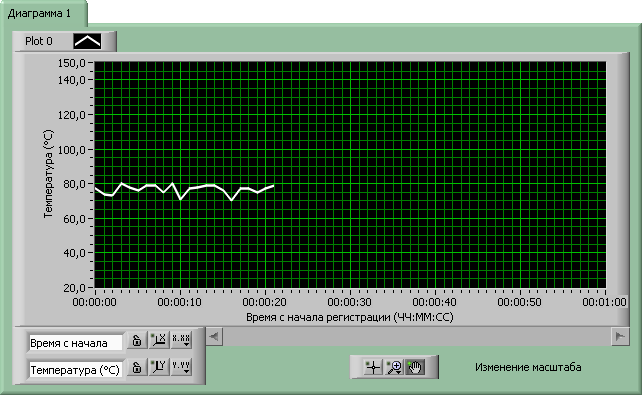

Рис 8.6. Температурная диаграмма

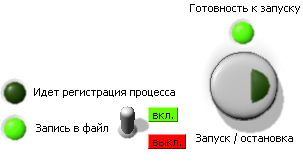

В нижней части окна расположены элементы управления процессом регистрации температуры:

При нажатии на кнопку производится переход из

режима готовности к режиму регистрации температуры, при этом индикатор

мерцает с интервалом 1 с.

Переключатель, разрешающий/запрещающий запись регистрируемых данных в файл, во время запуска программы находится в положении, определяемом ключом «Save» в файле конфигурации: «Temper.ini» (подробнее см. «Описание файла конфигурации»). Переключение можно производить как во время регистрации, так и в режиме готовности:

Включить запись в файл. Выключить запись в файл.

Н а рабочую панель выведены следующие информационные поля:

Текущее значение температуры (в текущей реализации программы обновление раз в 10 сек).

В ремя, прошедшее с момента запуска регистрации температуры.

Время, прошедшее с момента превышения установленного в поле «Температурный порог» значения температуры.

В этом поле выводится значение заданного ключом «Temperature_level» в файле конфигурации «Temper.ini» температурного порога.

При превышении текущим значением температуры значения заданного порога зажигается индикатор превышения порога и продолжает гореть до тех пор, пока температура не снизится ниже порогового значения.

В поле фиксируется относительное время достижения температурного порога.

- Путь до файла, в который идет сохранение регистрируемых данных. Путь файла определятся ключом «Logs_path» в файле конфигурации «Temper.ini». Имя файла генерируется по текущей дате каждый раз при запуске режима регистрации. Таким образом, каждый блок данных измерений сохраняется в отдельном файле, имя которого определяется датой и временем начала измерения.

Панель настройки приборов

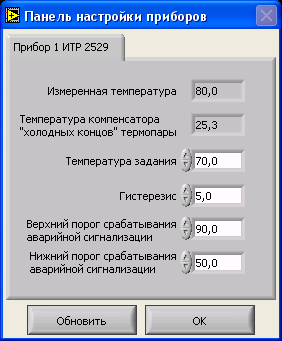

Рис 8.7. Панель настройки приборов

В текущей версии программы поддерживается возможность настройки нескольких приборов, для этого требуется добавить в программный код “Панели настройки приборов” уникальные параметры подключаемого прибора (префиксы команд, команды, поля настроек соответствующих параметров).

Для настройки параметров прибора ИТР 2529 (соответствующая вкладка) служат следующие поля ввода:

Задание можно осуществлять как с клавиатуры, так и пошагово мышью.

После редактирования параметра с клавиатуры, с нажатием клавиши “Enter” значение передается в прибор.

Кроме этого на вкладке присутствуют следующие поля индикации и кнопки работы с диалогом:

При нажатии происходит обновление всех полей ввода и индикации.

При нажатии происходит завершении работы с панелью настройки приборов.

Файл конфигурации

Файл конфигурации программы управления измерителем температуры

регулирующим "Дана – Терм” ИТР 2529. (в данной реализации программы файл “Temper.ini”) содержит в себе некоторые настройки, необходимые для корректной работы приложения, а также настройки облегчающие работу с данной программой

Этот файл имеет стандартную структуру конфигурационных файлов настройки “WINDOWS” приложений и описывается следующим синтаксисом:

[раздел 1]

; комментарий

имя ключа 1=значение ключа 1

……
