имя ключа n=значение ключа n

……

[раздел N]

……

Листинг файла Temper.ini.

[general]

; Разрешения записи в файл по умолчанию ("0"/"1", "True"/"False").

Save=True

; Пути указываются в полном (абсолютном) виде, например: "c:\Dindrv".

; Каталог в который будут сохраняться показания прибора (если каталог по

; указанному пути отсутствует, он создается).

Logs_path=C:\Sterilization_program\Logs

; Каталог в котором находится драйвер DINdrv.

DINdrv_path=C:\Sterilization_program\Dindrv\

; Уровень температуры, который необходимо достичь.

Temperature_level=112

; Настройки диаграмм.

; Максимальные и Минимальные значения координат осей (в сек.)

; Во время работы программы интервал между макс. и миним.

; значениями координат сохраняется.

Graph1_XScaleRangeMinimum=0

Graph1_XScaleRangeMaximum=600

Graph1_YScaleRangeMinimum=20

Graph1_YScaleRangeMaximum=150

Работа с программой просмотра “log” файлов регулятора температуры «Дана-Терм» ИТР 2529 (Log_view.exe)

Запуск программы осуществляется файлом Log_view.exe.

После запуска программы на экране появляются рабочая панель программы (рис. 8.8)

Рис 8.8. Рабочей панель программы

- кнопка открывает диалог загрузки нового log файла

- завершение работы программы

Работа с исторической диаграммой программы просмотра “log” файлов полностью аналогична работе с диаграммой программы управления.

Внедрение программы управления измерителем температуры регулирующим «Дана-Терм» ИТР 2529.

Программы управления измерителем температуры регулирующим «Дана-Терм» ИТР 2529 была опробована, а затем включена в состав системы стерилизации жидких сред в колбах в автоклаве.

Основные характеристики системы стерилизации:

• стерилизация жидких сред проводится в автоклаве в колбах,

• нагрев производится паром, подаваемым в камеру автоклава через клапан подачи пара из рубашки автоклава;

• скорость нагрева устанавливается вручную, с помощью внешней подачи пара в камеру автоклава

• нагрев жидкости в колбе происходит до температуры 113°С с заданной скоростью нагрева;

• осуществляется поддержание температуры жидкости при 113°С в течении 20 минут;

• поддержание температуры жидкости ведется автоматически измерителем температуры регулирующим «Дана-Терм» ИТР 2529 с термопарой ХК.

• температурная диаграмма регистрируется в файл на компьютере.

• режим стерилизации - программный;

• перегрев жидкости недопустим;

Цели использования программы управления измерителем температуры регулирующим «Дана-Терм» ИТР 2529 в составе системы стерилизации:

• регистрация температурной диаграммы в файл для последующего анализа и оптимизации режима проведения стадии стерилизации.

Возможности программы управления измерителем температуры регулирующим «Дана-Терм» ИТР 2529 в составе системы стерилизации:

• уделенное редактирование параметров настройки терморегулятора;

• измерение и регистрация температуры непосредственно в среде (в колбе), запись температурной диаграммы в файл;

Структура системы управления автоклавом приведена на рис. 8.9

Рис. 8.9. Системы управления автоклавом

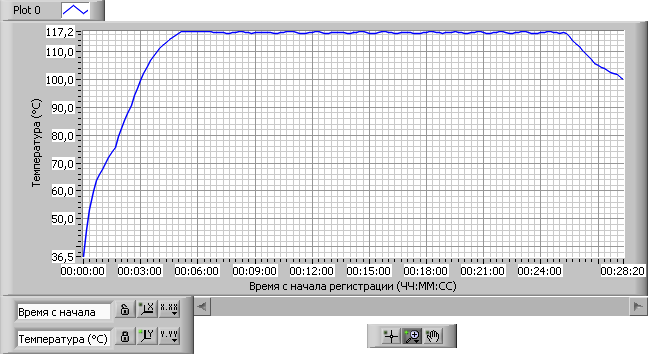

Экспериментальные температурные диаграммы изображены на рис 8.10 и 8.11

Рис 8.10. Диаграмма, полученная 02-10-2003 в 13ч15м49с (название файла: 02-10-2003_13ч15м49с_term.log)

Рис. 8.11. Диаграмма, полученная 02-10-2003 в 16ч12м22с (название файла: 02-10-2003_16ч12м22с_term.log)

9.БЕЗОПАСНОСТЬ ПРОИЗВОДСТВА

Основные характеристики процесса биосинтеза эритромицина, определяющие его опасность

Выпускаемый предприятием антибиотик – эритромицин производится путем биологического синтеза с помощью специально отселекционированного штамма микроорганизма.

Микроорганизм – продуцент целевого вещества культивируют в специальных аппаратах на жидкой питательной среде, в строго асептических условиях, при непрерывном перемешивании, подаче стерильного сжатого воздуха для дыхания микробных клеток и охлаждении для отвода образующегося тепла жизнедеятельности микроорганизма. Данный процесс называют ферментацией, а аппараты, в которых он проводится – ферментерами.

Растворы, содержащие питательные вещества, необходимые микроорганизмам для роста и развития («питательные среды»), готовят в специальной аппаратуре и перед ферментацией подвергают высокотемпературной (выше 120С) термической стерилизации с помощью водяного пара, вводимого непосредственно в жидкость («острый» пар). Затем стерильные питательные среды охлаждают до температуры культивирования 28 С.

Также стерилизации подвергается ферментер и его обвязка. Для обеспечения стерильных условий в аппарате перед каждой ферментацией необходимо обеспечить температуру в аппарате 120 С при давлении 0,2 МПа. В ходе стерилизации обеспечивается автоматическое регулирование температуры и давления в аппарате, трубопроводной обвязки и запорно-регулирующей арматуре (подачей острого пара).

Во время ферментации обеспечивается автоматическое регулирование температуры жидкости в аппарате (подачей охлаждающей воды в рубашку аппарата), показателя рН (подачей 20% раствора серной кислоты H2SO4 или 10% раствора щелочи NaOH), расход подаваемого стерильного воздуха, скорости вращения мешалки и других параметров процесса. По завершении ферментации, длящейся около 9 суток, получают вязкую водную суспензию микробных клеток и их фрагментов («культуральную жидкость»), содержащую антибиотик.

Таким образом, при производстве эритромицина основными факторами, характеризующими опасность этого производства являются:

1. острый водяной пар (более 130С);

2. давление в ферментере и трубопроводах обвязки;

3. использование опасных химических соединений (20% раствор серной кислоты H2SO4 и 10% раствор щелочи NaOH).

В обязанности операторов входит постоянный визуальный (органолептический) контроль за состоянием соединений в аппаратуре, трубопроводах и арматуре.

Для определения опасных примесей в воздухе предусматриваются соответствующие газоанализаторы и системы оповещения.

Обеспечение взрыво/пожаробезопасности технологического процесса

Пожаро - и взрывобезопасные свойства используемых веществ [24,25]

Таблица. 1

Пожароопасные свойства веществ

Наименование в-ва.	Агрег. состояние	Плотность кг/м3	Ткип., С	Тсамовоспл. С	Твсп.оС	конц. пределы распр. Пл.
Раствор глюкозы	Вязкая жидкость	1300	120	-	-	-
Раствор щелочи	Раствор в воде	1150	138	-	-	-
Раствор серной кислоты	Раствор в воде	1170	102	-	-	-
Моющий раствор	Жидкость	1010	100	-	-	-
Посевной материал	Вязкая жидкость	1030	-	-	-	-

В данном помещении используются вещества и растворы негорючие или трудно горючие, поэтому вероятность возгорания какого-либо вещества практически отсутствует. Однако на случай возгорания (кабели, электрооборудование) должны быть предусмотрены огнетушители углекислотные ОУ-5 (ручной, углекислотный, в том числе для тушения электрооборудования). Из других средств пожаротушения применяются песок и асбестовое полотно.

На установке для извещения о пожаре предусмотрены:

• автоматическая сигнализация на пожарный диспетчерский пульт и центральный пульт управления;

• кнопочные ручные электрические пожарные извещатели.

Категория помещения по взрывопожарной и пожарной опасности

В соответствии с нормами пожарной безопасности для помещений и зданий [24] отделение ферментации относятся к категории В4. В этом помещении находятся не горючие и трудногорючие жидкости, твердые вещества и материалы (в том числе пыли и волокна). Расчет удельной пожарной нагрузки приведен ниже.

Удельная пожарная нагрузка равна 6.34*10^-4 МДж/м² по НПБ 105-95 это зона В4.

Расчет пожарной нагрузки [25]

Так как в отделении ферментации есть только одно трудногорючее вещество (Пропинол Б-400), то все расчеты проводим для него одного.

g – удельная пожарная нагрузка

Q – пожарная нагрузка

Q_H – низшая теплота сгорания Пропинола Б-400 = 0,0204 МДж*кг^-1

G – количество материала пожарной нагрузки = 19,36 кг

S – площадь размещения пожарной нагрузки = 622,8 м²

Q = G*Q_H = 0.0204*19.36 = 0.395 МДж

g = Q/S = 0.395/622.8 = 6.34*10^-4 МДж/м²

Обеспечение техники безопасности при работе с химическими веществами

Едкий натр (NaOH)

Едкий натр представляет собой едкое вещество. При попадании на кожу вызывает химические ожоги, а при длительном воздействии может вызывать язвы и экземы, сильно действует на слизистые оболочки. Опасно попадание едкого натра в глаза.

Предельно допустимая концентрация аэрозоля едкого натра в воздухе рабочей зоны: 0,5 мг/м³.

Едкий натр относится к вредным веществам 2-го класса опасности по ГОСТ 12.1.007-76.

Все виды работ с продуктом следует проводить только в защитной одежде: костюмы из хлопчатобумажной ткани, в резиновых сапогах и перчатках, в защитных очках. Рабочие помещения должны быть оборудованы приточно-вытяжной вентиляцией. При концентрации аэрозоля продукта в производственных помещениях, превышающей предельно допустимую, применяют промышленные противогазы марок М, БКФ.

При попадании продукта на кожные покровы и спецодежду пораженные места следует немедленно обмыть струей воды или физиологическим раствором и обратится к врачу.

При разливе раствора продукта его обезвреживают, поливая место разлива обильным количеством воды.

Серная кислота (H2SO4)

Серная кислота и ее пары обладают сильным прожигающим и раздражающим действием.

При попадании на кожу и слизистые оболочки серная кислота вызывает тяжелые ожоги.

При работе необходимо строго соблюдать меры предосторожности, предупреждающие выделение серного ангидрида в воздух, попадании серной кислоты на кожу. Применяются индивидуальные средства защиты (халаты с длинными рукавами по ГОСТ 12.4.131-83, респираторы, защитные очки, резиновые перчатки, нарукавники, резиновые фартуки).

Предельно допустимая концентрация серной кислоты и серного ангидрида в воздухе рабочей зоны производственных помещений: 1 мг/м³. При превышении ПДК пары серной кислоты раздражают и прижигают слизистые оболочки верхних дыхательных путей, поражают легкие.

Класс опасности 2 по ГОСТ 12.1.005-88.

Помещения, в которых проводятся работы с серной кислотой, должны быть оборудованы общей приточно – вытяжной механической вентиляцией.

Пропинол Б-400

Пропинол Б-400 – трудногорючее вещество.

В случае загорания пропинол Б-400 тушить мелкораспыленной водой.

Пропинол Б-400 по ГОСТ 12.1.007.76 относится к 4 классу малоопасных веществ. Обладает слабо выраженным раздражающим действием на кожу и слизистые оболочки.

При работе с пропинолом рабочее место необходимо оборудовать приточно – вытяжной механической вентиляцией и строго соблюдать технологический режим, а так же ежемесячно проводить влажную уборку помещения.

В случае попадания пропинола на кожные покровы или слизистые оболочки удаления продукта проводить водой.
