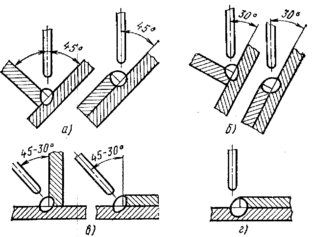

Р ис. 7. Положение электрода и изделия при выполнении угловых швов:

а – сварка в симметричную “лодочку”, б – в несимметричную “лодочку”,

в – “в угол” наклонным электродом, г - с оплавлением кромок.

При сварке “в угол” проще сборка, допускается большой зазор между свариваемыми деталями (до 3 мм), но сложнее техника сварки, возможны дефекты типа подрезов и наплывов, меньше производительность, так как приходится за один проход сваривать швы небольшого сечения (катет 8 мм) и применять многослойную сварку. Сварка “в лодочку более производительна, допускает большие катеты шва за один проход, но требует более тщательной сборки.

Обеспечение нормативных требований по технологии и технике сварки - основное условие получения качественных сварных швов. Отклонения размеров и формы сварного шва от проектных чаще всего наблюдаются в угловых швах и связаны с нарушением режимов сварки, неправильной подготовкой кромок под сварку, неравномерной скоростью сварки, а также с несвоевременным контрольным обмером шва.

Непроваром называют местное отсутствие сплавления между свариваемыми элементами, между металлом шва и основным металлом или отдельными слоями шва при многослойной сварке. Непровар уменьшает сечение шва и вызывает концентрацию напряжений, поэтому может значительно снизить прочность конструкции. Участки шва, где выявлены непровары, величина которых превосходит допустимую, подлежат удалению и последующей заварке.

Непровар в корне шва в основном вызывается недостаточной силой тока или повышенной скоростью сварки, непровар кромки (несплавление кромки)- смещением электрода с оси стыка, а также блужданием дуги, непровар между слоями - плохой очисткой предыдущих слоёв, большим объёмом наплавляемого металла, натеканием расплавленного металла перед дугой.

Подрезом называют местное уменьшение толщины основного металла у границы шва. Подрез приводит к уменьшению сечения металла и резкой концентрации напряжений в тех случаях, когда он расположен перпендикулярно действующим рабочим напряжениям.

Наплывом называют натекание металла шва поверхность основного металла без сплавления с ним.

Прожогом называют полость в шве, образовавшуюся в результате вытекания сварочной ванны, является недопустимым дефектом сварного соединения.

Кратером называют незаваренное углубление, образующееся после обрыва дуги в конце шва. В кратере, как правило, образуются усадочные рыхлости, часто переходящие в трещины.

Ожогами называют небольшие участки подвергшегося расплавлению металла на основном металле вне сварного шва.

Подрезы, натёки, наплывы, прожоги, незаваренные кратеры, оставшиеся после сварки шлак и брызги, оплавление кромок (в угловых швах) вызываются преимущественно чрезмерной силой тока и напряжения на дуге, большим диаметром электродов, неправильными манипуляциями электродом, плохой сборкой под сварку низкой квалификацией или небрежностью сварщика.

Технология газовой сварки

Сущность газовой сварки. При газопламенной обработке металлов в качестве источника теплоты используется газовое пламя ­– пламя горючего газа, сжигаемого для этой цели в кислороде в специальных горелках.

В качестве горючих газов используют ацетилен, водород, природные газы, нефтяной газ, пары бензина, керосина и др. Наиболее высокую температуру по сравнению с пламенем других газов имеет ацетиленокислородное пламя, поэтому оно нашло наибольшее применение.

Газовая сварка- это сварка плавлением, при которой метал в зоне соединения нагревается до расплавления газовым пламенем (рис.8).

При нагреве газовым пламенем 4 кромки свариваемых заготовок 1 расплавляются вместе с присадочным металлом 2,который может дополнительно вводиться в пламя горелки 3. После затвердевания жидкого металла образуется сварной шов 5.

К преимуществам газовой сварки относятся: простота способа, несложность оборудования, отсутствие источника электрической энергии.

К недостаткам газовой сварки относятся: меньшая производительность, сложность механизации, большая зона нагрева и более низкие механические свойства сварных соединений, чем при дуговой сварке.

Газовую сварку используют при изготовлении и ремонте изделий из тонколистовой стали толщиной 1-3 мм, сварке чугуна, алюминия, меди, латуни, наплавке твёрдых сплавов, исправлении дефектов литья и др.

Техника сварки.

В практике применяют два способа сварки - правый и левый (см. рис.8) При правом способе сварку ведут слева на право, сварочное пламя направляют на сваренный участок шва, а присадочную проволоку перемещают вслед за горелкой. Так как при правом способе пламя направлено на сваренный шов, то обеспечивается лучшая защита сварочной ванны от кислорода и азота воздуха, большая глубина плавления, замедленное охлаждение металла шва в процессе кристаллизации. Теплота пламени рассеивается меньше, чем при левом способе, поэтому угол разделки кромок делается не 90 , а 60-70, что уменьшает количество наплавленного металла и коробление. При правом способе производительность на 20-25 %выше, а расход газов на 15-20 % меньше, чем при левом. Правый способ целесообразно применять при сварке металла толщиной боле 5 мм и металлов с большой теплопроводностью.

При левом способе сварку ведут справа налево, сварочное пламя направляют на ещё не сваренные кромки металла, а присадочную проволоку перемещают впереди пламени. При левом способе сварщик хорошо видит свариваемый металл, поэтому внешний вид шва лучше, чем при правом способе; предварительный подогрев кромок свариваемого металла обеспечивает хорошее перемешивание сварочной ванны. Благодаря этим свойствам левый способ наиболее распространён и применяется для сварки тонколистовых материалов и легкоплавких металлов.

Мощность сварочной горелки при правом способе выбирают из расчёта 120-150 дм3/ч ацетилена, а при левом -100-130 дм3/ч на 1 мм толщина свариваемого металла.

Диаметр присадочной проволоки выбирают в зависимости от толщины свариваемого металла и способа сварки. При правом способе сварки диаметр присадочной проволоки мм., но не более 6 мм, при левом мм, где - толщина свариваемого металла, мм

Скорость нагрева регулируют изменением угла наклона мундштука к поверхности свариваемого металла (рис. 9, а).

Чем толще металл и больше его теплопроводность, тем больше угол наклона мундштука к поверхности свариваемого металла.

В процессе сварки газосварщик концом мундштука горелки совершает одновременно два движения: поперечное (перпендикулярно оси шва) и продольное (вдоль оси шва) (рис. 9) Основным является продольное движение. Поперечное движение служит для равномерного прогрева кромок основного металла и получения шва необходимой ширины.

Газовой сваркой можно выполнять нижние, горизонтальные (на вертикальной плоскости), вертикальные и потолочные швы. Горизонтальные и потолочные швы обычно выполняют правым способом сварки, вертикальные снизу вверх - левым способом.

О

Приложение 17

сновные виды электрической сварки плавлением

Э лектрическая сварка плавлением

Электродуговая Электрошлаковая Электронно-лучевая Лазерная

Плавящимся электродом Неплавящимся электродом Плавящимся электродом

Дугой прямого действия Дугой косвенного действия

Открытой дугой Под флюсом В среде защитного газа Дуговой плазмой Под флюсом

Ручная Полуавтоматическая Автоматическая

ЛИТЕРАТУРА:

1.Хренов К.К. Сварка, резка и пайка металлов - М.: Машиностроение, 1973.-408 с.

2.Стеклов О. И. Основы сварочного производства - М.: Высш. школа, 1986.-224 с., ил.

3.Рыбаков В.М. Сварка и резка металлов-М.: Высш. школа, 1979.-214 с., ил.

4.Китаев А.М., Китаев Я.А. Дуговая сварка-М.: Машиностроение. 1983.-272 с. ил.

5.Шебеко Л.П. Производственное обучение электро-газосварщиков - М.: Высш. школа,1984.-167 с., ил.

6.Геворкян В.Г. Основы сварочного дела - М.: Высш. школа, 1985.-168 с., ил.

7.Думов С.И. Технология электрической сварки плавлением - Л.: Машиностроение.1987.-461с., ил.
