(3)

при ограничениях (3.2), (3.4), (2).

В частности, если выводы х являются входами, а выводы у v выходами, то минимизируется функция

(4)

Если же выводы у являются входами, а выводы х v выходами, то минимизируется функция

(5)

Решение будем называть булевским, если все потенциалы принимают одно из двух значений - 0 или u. Эти значения будем называть бинарными. Очевидно, без потери общности можно принять u = 1. Потенциалы с бинарными значениями при u = 1 будем также называть булевскими потенциалами.

5. Прямое включение.

Обозначим входы элементов AnAND-m как . При этом:

(1)

Пусть все элементы AnAND-m соединены со всеми элементами AnNOT-k, т.е.

. (2)

При этом

(3)

Тогда из (2.5) следует, что

. (4)

Из (2.7) следует, что

. (5)

При прямом включении схемы АД выводы х являются входами, а выводы у являются выходами схемы АД. Это означает, что выводы у нагружены на очень большое сопротивление и, практически,

. (6)

Все входные потенциалы х принимают булевские значения. Пусть, кроме того, выполняется условие (2) и существует такая S-строка в матрице В, что

. (7)

Это означает, что булевский вектор х совпадает с S-строкой матрицы В v см. (3).

Покажем, что в этом случае все потенциалы у также принимают булевские значения.

Из (4) следует, что

(8)

Из (5) и (7) следует, что

T , если точка (с потенциалом ) присоединена к одному из входов элемента AnOR-j,

T , если точка (с потенциалом ) не присоединена ни к одному из входов элемента AnOR-j.

Таким образом, все потенциалы v принимают булевские значения. Из (6) следует, что и все потенциалы у также принимают булевские значения, что и требовалось показать.

6. Обратное включение.

При обратном включении схемы АД выводы у являются входами, а выводы х являются выходами схемы АД. Все входные потенциалы у принимают булевские значения. Пусть, кроме того, существует такая S-строка в матрице G, что

. (1)

Это означает, что булевский вектор у совпадает с S-строкой матрицы G. Пусть еще

(2)

и, следовательно,

(3)

Существование и количество решений уравнения (4.1) относительно z определяется рангом расширенной матрицы . Но, по условию, булевский вектор у совпадает с S-строкой матрицы G, т.е. совпадает с одним из столбцов матрицы . Следовательно, ранг матрицы равен рангу матрицы . Таким образом, существование и количество решений уравнения (4.1) определяется рангом матрицы G. Точнее,

T если ранг матрицы G равен M (числу неизвестных), то (4.1) имеет единственное решение;

T если ранг матрицы G меньше M, то (4.1) имеет несколько решений;

T ранг матрицы G не может быть больше M, т.к. матрица имеет ровно столбцов.

Таким образом, решение уравнения (4.1) будет единственным, если ранг матрицы равен M или ранг G матрицы равен M. Это верно, если выполняется следующее условие, которое в дальнейшем для краткости будем называть как

Первое ранговое условие:

T в матрице все M столбцов линейно независимы,

T в матрице есть не менее M линейно независимых строк.

Если выполняется первое ранговое условие, решение уравнения (4.1) единственно, выполняется условие (1) и для строки S не существует линейно зависимых строк, то это решение имеет вид

(4)

Отсюда и из (5.4) следует, что

,

т.е. все потенциалы х принимают булевские значения, что и требовалось показать. Итак, для этого должно выполнятся

Второе ранговое условие:

T в матрице все M столбцов линейно независимы,

T в матрице все строки линейно независимы.

7. Таблица истинности для схемы АД

Из вышесказанного следует, что достаточное условие существования булевского решения для обратного включения заключается в следующем:

1. матрица G удовлетворяет ранговому условию;

2. вектор у совпадает с одной из строк матрицы G;

3. все элементы AnAND соединены со всеми элементами AnNOT (математически это означает, что матрица B является бинарной);

4. любое в матрице В должно принимать оба значения v 0 и 1 (в любом столбце матрицы В должен присутствовать и 0, и 1).

Схему АД будем описываеть таблицей, которая имеет вид , где матрицы B и G удовлетворяют вышеперечисленным условиям.

Будем называть схему АД булевской, если она удовлетворяет условиям 1) и 3), а вектор у, совпадающий с одной из строк матрицы G, будем называть правильным вектором. Булевская схема АД, на которую подан правильный вектор y, имеет булевское решение.

Булевская схема АД описывается таблицей истинности, которая имеет вид . При булевском решении

или

.

Последнее выражение есть дизъюнктивная нормальная форма - ДНФ. Таким образом, схема АД, удовлетворяющая указанным условиям, удовлетворяет, кроме того, системе уравнений

,

где каждое уравнение является ДНФ. Если задается вектор х, то вычисляется вектор у, т.е. функция, соответствующая системе ДНФ. Если же вектор у задается, а вектор х вычисляется, то схема АД вычисляет функцию, обратную системе ДНФ v обратную ДНФ.

Отметим явную аналогию между схемой АД и преобразователем, реализующим ДНФ. При замене в схеме АД элементов AnAND, AnOR, AnNOT элементами AND, OR, NOT и исключении ТД онапревращается в указанный преобразователь. Отличие заключается в том, что преобразователь вычисляет ДНФ, а схема АД вычисляет как ДНФ, так и обратную ДНФ.

8. Пример.

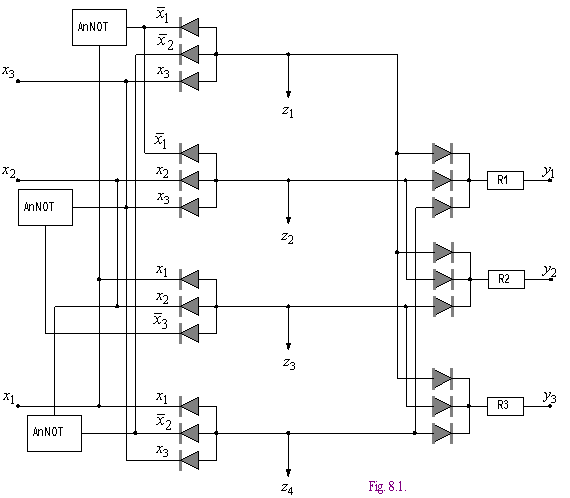

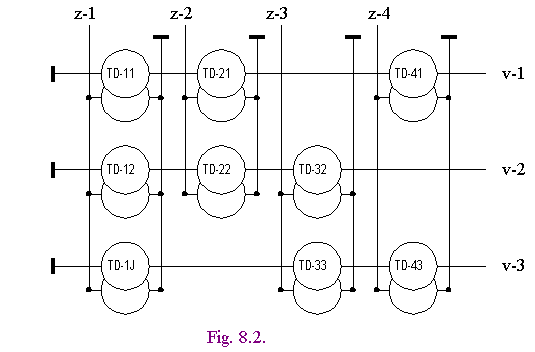

Некоторая булевская схема АД приведена на фиг 8.1 и фиг.8.2. Она описывается таблицей истинности табл. 1. Эта таблица удовлетворяет условиям 1), 2), 3).

Таблица 1.

				X1					X2		X3			Y1		Y2	Y3
				0					0		1			1		1	1
				0					1		1			1		1	0
				1					1		0			0		1	1
				1					0		1			1		0	1

9. Заключение

Предлагаемые схемы могут использоваться как обратимые преобразователи кодов [6, 7]. Другое применение - аппаратная реализация функций, для которых отсутствуют регулярные схемы алгебры логики, но существуют достаточно простые схемы вычисления функций, обратных данным. Например, существует комбинационная схема умножения, но отсутствует комбинационная схема деления. Умножитель, реализованный предложенным способом, может выполнять и умножение, и деление [8].

Показано, что электрические схемы с ТД эквивалентны электрическим схемам с интеграторами [9]. Поэтому описанные схемы могут быть также реализованы на интеграторах [3, 4, 5, 10].

Очевидна аналогия между ТД и обычными трансформаторами в цепях синусоидального тока. Можно предложить также некоторый иммитатор диода в цепях синусоидального тока. При этом описанные схемы постоянного тока могут быть реализованы как схемы синусоидального тока [11].

Разработана демонстрационная программа, моделирующая обратимое устройство для возведения в квадрат и извлечения квадратного корня. Она высылается по запросу бесплатно. Обращайтесь по адресу solik@netvision.net.il

Список литературы

1. Деннис Дж. Б. Математическое программирование и электрические цепи. М.: ИЛ, 1961, 430 с.

2. Хмельник С.И., Жилейкина В.Н. Система преобразования напряжения. Авт. св. 1457117, БИ-5, 1989, Москва. (Трансформатор Денниса на оптронах)

3. Хмельник С.И., Жилейкина В.Н. Устройство для имитации трансформатора. Авт. св. 1601616, БИ-39, 1990, Москва. (Трансформатор Денниса на сумматорах и интеграторах)

4. Хмельник С.И. Преобразователь напряжения. Авт. св. 1448350, БИ-48, 1988, Москва. (AnNOT на интеграторах)

5. Хмельник С.И., Жилейкина В.Н. Преобразователь напряжения. Авт. св. 1591046, БИ-33, 1990, Москва. (AnNOT на сумматорах и интеграторах)

6. Хмельник С.И. Преобразователь кодов. Авт. св. 1524182, БИ-43, 1989, Москва (Обратимый преобразователь на оптронах)

7. Хмельник С.И. Табличный преобразователь кодов. Авт. св. 1649669, БИ-18, 1991, Москва. (Обратимый преобразователь на оптронах)

8. Хмельник С.И. Вычислительное устройство. Авт. св. 1559339, БИ-15, 1990, Москва (Умножитель v делитель)

9. Хмельник С.И. Квадратичное программирование и дифференциальные уравнения, сборник научных трудов ?Вопросы разработки АСУ в энергетике¦, ?Энергосетьпроект¦, Mосква, 1985, c. 128-141. (Аналогия между трансформаторами Денниса и интеграторами)

10. Хмельник С.И. Дешифратор. Авт. св. 1229965, БИ-17, 1986, Москва. (Дешифратор на сумматорах и интеграторах)

11. Хмельник С.И. Дешифратор для исправления ошибок. Авт. св. 1305873, БИ-15, 1987, Москва. (Дешифратор на схемах синусоидального тока)
