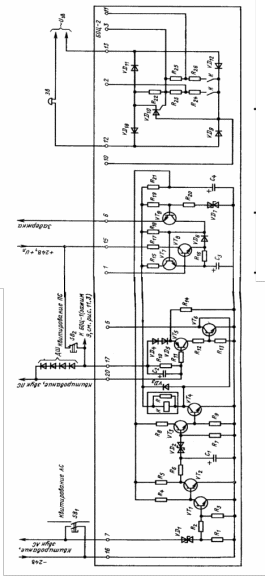

Рис. 4

Конденсатор С₁ и резисторы R₅, R₆ образуют времязадающую цепь, определяющую задержку на включение источника звукового сигнала, необходимую для предотвращения ложных срабатываний звукового сигнализатора при кратковременных (менее 0.2 с) замыканиях ТК.

При нажатии оператором кнопки SB₁ Квитирование АС закрывается транзистор VT₁, открывается VT₂, происходит разряд ёмкости С₁ через резистор R₆, транзисторы VT₃ и VT₄ закрываются и звуковой сигнал выключается. При отпускании кнопки SB₁ Квитирование АС шина Квитирование, звук АС остаётся обесточенной благодаря шунтирующему действию замыкающих контактов реле К₁ в блоке БАС.

Узел задержки обеспечивает задержку на отпускание герконового реле К₁ заквитированного индивидуального канала аварийной сигнализации (блок БАС) при кратковременном (случайном) размыкании технологического контакта датчика. Время задержки определяется временем разряда конденсатора С₃. Как описано выше, после квитирования катушка реле К₁ индивидуального канала сигнализации (блок БАС) получает питание по цепи шина +24 В, +U_Л - ТК - VD₃, VD₄ - контакты реле К₁ - VD₄₀ - шина - 24 В. Диод VD₂ при этом закрыт. При размыкании ТК диод VD₂ открывается. Катушка реле К₁ подсоединяется к шине +24 В по цепи - VD₂ - VD₃₂ - шина Задержка - эмиттер-база VT₉ - R₁₉, R₂₁. Транзистор VT₉ открывается, через него начинает протекать ток разряда конденсатора С₃, при этом открывается транзистор VT₈. Через открытый транзистор VT₈ проходит ток удержания реле К₁ по цепи шина +24 В - U_Л, R₁₇ - коллектор-эмиттер VT₈. VD₆ - коллектор-эмиттер VT₉, VD₂ (БАС) - замыкающие контакты реле К₁ - шина - 24 В. Этот ток существует на время разряда конденсатора С₃, пока открыт транзистор VT₈. По окончании разряда конденсатора С₃ транзистор VT₈ закрывается, транзистор VT₇ открывается. Ток удержания реле К₁ исчезает, реле К₁ отпускает и замыкающими контактами разрывает цепь на шину - 24 В.

Через резистор R₁₅ и открытый транзистор VT₇ проходит ток заряда конденсатора С₃. Схема возвращается в исходное состояние.

Рассмотрим работу блока БОЦ-2 в режиме позиционной сигнализации.

При размыкании любого БК от шины +U_Л, +24 В через размыкающие контакты кнопки SB₂ Квитирование ПС и вход усилителя на транзисторе VT₅, зашунтированный четырьмя диодами ДШ, начинает протекать ток в шину Квитирование, звук ПС. Транзистор VT₅ этим током открывается и с помощью транзистора VT₆ включает реле К₁, контакты которого включают цепь источника звукового сигнала Зв.

При нажатии оператором кнопки SB₂ Квитирование ПС разрывается цепь питания реле К₁, замыкающие контакты реле К₁ размыкаются, шина Квитирование, звук ПС обесточивается, транзисторы VT₅. VT₆ закрываются и звуковой сигнал Зв выключается.

Диоды ДШ необходимы для предохранения входа усилителя на транзисторе VT₅ от перегрузок. Они должны быть рассчитаны на суммарный ток реле всех каналов позиционной сигнализации. В качестве таких диодов могут быть использованы, например диоды выпрямительного моста БОЦ-3.

Блок общих цепей БОЦ-3

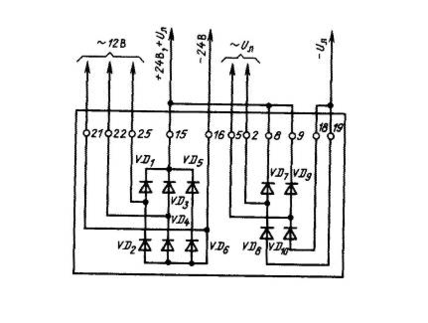

Принципиальная электрическая схема блока общих цепей БОЦ-3 представлена на рис.5. Функционально блок БОЦ-3 выполняет функцию блоков питания для аварийной и позиционной сигнализации.

Схема питания собрана по трёхфазной двухтактной схеме (схеме Ларионова), где с каждой фазной обмоткой одного из трёх трансформаторов соединены два полупроводниковых диода: один - анодом, другой - катодом. Первичные и вторичные обмотки трансформаторов соответственно соединены звездой.

Рис.4

Второй выпрямитель для лампочек сигнализации собран по однофазной двухконтактной (мостовой) схеме.
