Аналогові прилади дають показання у вигляді безперервної функції вимірюваної величини. До них ставляться, наприклад стрілочні що показують, і більшість самописних приладів.

Цифрові прилади мають показання у вигляді окремих дискретних сигналів вимірювальної інформації в цифровій формі. У число цих приладів входять показуючи із цифровим відліком, друкуючі, і більшість самописних.

Оперативні прилади є промисловими засобами вимірювання. За показниками їх проводиться керування роботою виробничих установок. Ці прилади мають велике значення для забезпечення корисної експлуатації технологічного встаткування, виконуються показуючими і самописними.

Облікові і розрахункові прилади, служать відповідно для технічного обліку роботи установок і взаємних розрахунків, бувають самописними і інтегруючими.

Місцеві прилади встановлюються безпосередньо в місцях вимірювання. У більшості випадків вони призначаються для менш відповідальних спостережень, а також для періодичних вимірювань при пуску і зупинці агрегатів.

Прилади з дистанційною передачею показань на щити керування є основним видом промислових приладів, що забезпечують централізацію контролю за роботою установок. Промислові вимірювальні прилади звичайно є стаціонарними, тобто призначеними для установки (монтажу) на щитах, стінах, колонах, кронштейнах та ін. Більшість інших приладів (лабораторні, зразкові і ін.) виконуються переносними, установлюваними при вимірюваннях на столах, стендах і т.п.

2.2 Характеристика елементів і властивостей вимірювальних

приладів

Кожний вимірювальний прилад складається з ряду частин і вузлів і має задані метрологічні властивості. Головними вузлами вимірювального приладу є вимірювальний і відліковий пристрої. Перший з них безпосередньо здійснює вимірювання фізичної величини за допомогою чутливого елемента і при необхідності підсилює вхідний сигнал, а другий - показує, записує або інтегрує отримане значення.

Вимірювальний пристрій приладів досить різний і залежить від роду вимірювальної величини (тиск, температура і т.д.) і принципу дії приладу (механічний, електричний та ін.). У більшості випадків вимірювальний пристрій складається з рухливої і нерухомої частин. Переміщення рухливої частини відбувається під впливом вимірювальної величини на чутливий елемент приладу.

Відліковий пристрій залежно від характеру показань приладів виконується у вигляді: шкали і покажчика (прилади, які показують), записуючого пристрою і діаграмного паперу (самописні прилади) і рахункового пристрою (інтегруючі прилади).

Шкала приладу, який показує, складається з ряду послідовно нанесених на плоскому або профільному (циліндричному) циферблаті поділок, що відповідають числовим значенням вимірюваної величини.

Оцінки і числа на циферблаті називаються градируванням шкали. Різниця значень, що відповідають двом сусіднім поділкам шкали, виражена в одиницях виміру, називається ціною поділки шкали.

Показання приладу, що характеризує значення вимірювальної величини, визначається згідно як число відлічених поділок, помножених на ціну поділки шкали. У деяких випадках показання знаходиться множенням відліку на постійну приладу, що виражається в одиницях виміру, а також по даним градуйованої характеристики приладу, що представляє залежність (синусоїді і т.п.). Точність відліку показань по рівномірній шкалі вище, ніж по нерівномірній.

Якщо шкала приладу починається з нуля, то вона називається однобічною, якщо поділки розташовані по обох сторонах від нуля — двосторонньою. Іноді вимірювальні прилади виконуються з безнульовою шкалою, що починається не з нуля, а з деякого значення. Вимірювання по приладу з безнульовою шкалою точніше, ніж з однобічною або двосторонньою шкалою, тому що вона має меншу ціну поділки. У деяких вимірювальних приладів циферблат зі шкалою робиться обертовим.

Початкове і кінцеве значення шкали визначають собою діапазон показань (межі шкали) приладу, а область вимірювання, що допускається по шкалі за умовами точності представляє діапазон вимірювання приладу. В окремому випадку діапазони показання і вимірювання можуть бути рівні між собою.

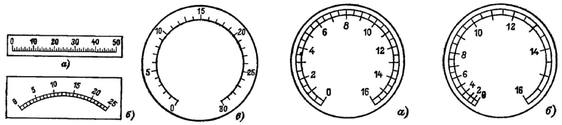

Шкала вимірювальних приладів буває прямолінійна, дугова і кругова (рис.2.1). Дугова шкала має центральний кут менше, а кругова — більше 180⁰. Крім того, шкала може бути рівномірною і нерівномірною (рис.2.2). Рівномірна шкала має однакові відстані між поділками і тому більше зручна для вимірювання, чим нерівномірна, у якої ці відстані звичайно змінюються за певним законом (параболі).

Рисунок 2.1 - Шкали вимірювальних приладів: Рисунок 2.2 - Кругові шкали приладів:а – прямолінійна; б – дугова; в – кругова. а – рівномірна; б – нерівномірна

Покажчиком у промислових приладах служить добре помітна на відстані клинова або клинова стрижнева стрілка, тоді як більш точні прилади забезпечуються ножовою стрілкою, кінець якої має вигляд леза, розташованого за нормаллю до площини шкали.

У рідинних скляних приладів покажчиком служить видимий рівень (меніск) рідини у вимірювальній трубці. Якщо рідиною є вода або спирт, то із-за гарної змачуємості стінок утвориться ввігнутий меніск і відлік показань проводиться по нижній його границі, а у випадку застосування ртуті - опуклий меніск дозволяє робити відлік по верхній його границі.

Діаграмний диск діаметром 250-300 мм має полярну координатну сітку у вигляді концентричних окружностей, що відповідають значенням вимірюваної величини, і радіальних дуг, що відповідають значенням часу. Частота обертання діаграмного диска - 1 або 2 об/добу.

Вимірювальний прилад може бути конструктивно виконаний як одне ціле (у загальному корпусі) або складатися з декількох частин (в окремих корпусах), що самостійно беруть участь у процесі вимірювання і представляють собою вимірювальний комплект.

Прилад, що має один корпус, найчастіше є місцевим, а який складається з декількох корпусів - дистанційним. В обох випадках прилад зв'язується з місцем вимірювання за допомогою сполучної лінії (проводів або трубок), яка передає йому значення вимірюваної величини.

Більшість вимірювальних приладів з дистанційною передачею показань містять у собі дві самостійні частини: первинний вимірювальний перетворювач (датчик) і вторинний прилад.

Первинний перетворювач - є сприймаючою і передавальною частиною комплекту, чутливий елемент розташовується, як правило, у місці вимірювання і піддається безпосередньому впливу вимірювальної величини.

Вторинний прилад, або частина, що вимірює, видає показання вимірювальної величини, перетворюючи за допомогою вимірювального пристрою одержуваний їм сигнал.

Сигнал виходу надходить від первинного перетворювача у відповідне переміщення відлікового пристрою. Вторинний прилад зв'язується з первинним перетворювачем сполучною лінією і установлюється звичайно на щиті управління агрегату.

2.3 Практичні аспекти при виконанні вимірювальних робіт

При виборі конкретних видів вимірювального приладу користувач повинен брати до уваги три наступні аспекти:

1. Технічні аспекти (діапазон вимірювання, похибка, відтворюваність результатів).

Необхідний діапазон буде залежати від знання користувачем очікуваних величин вимірювання. Якщо відсутні переносні для експрес-аналізу вимірювальні прилади, діапазон вимірювання необхідно оцінювати або розраховувати на основі власного досвіду користувача. Максимальне навантаження може бути розраховано, наприклад, на основі максимального навантаження технологічного процесу. Максимальні величини вимірювання попередньо можуть бути встановлені з технічних паспортів обстежуваних систем або механізмів. Ціль полягає в тому, щоб максимально припустима величина по шкалі вимірювального приладу перевищувала максимально можливу величину вимірюваного параметра в досліджуваній системі. Крім того, вимірювальний прилад повинен забезпечити корисний робочий діапазон вимірюваної змінної величини із прийнятною точністю (мінімальною похибкою). При проведенні робіт з енергообстеження енергетичних систем і механізмів дуже часто доводиться перевіряти ще раз вимірювальні величини у відповідних режимах експлуатації обстежуваних технологічних процесів, з метою уточнення проведених результатів аналізу їхньої роботи. Тому обраний вимірювальний прилад повинен мати максимальну можливість відтворювати величини повторюваних вимірювань.

2. Практичні аспекти (обмеження по установці, вимоги до технічного обслуговування). При виборі вимірювального приладу варто брати до уваги вимоги до його механічної надійності і вимоги до корисного технічного обслуговування, можливості переградирування. У технологічній системі при її роботі можуть виникати часті і різкі коливання вимірювального параметра, тому необхідно вибрати такий прилад, що не вийде з ладу при такому динамічному режимі вимірювання, особливо, якщо прилад відноситься до контактних видів вимірювальних пристроїв.

3. Врахування властивості рідини і газу (коливання тиску і температури, ступінь сухості).Якщо існують умови перегріву, нестабільного тиску в системах або техпроцесах, на яких проводяться вимірювання, то вимірювальний прилад повинен бути додатково оснащений
компенсаторами тиску, контрольного датчика температури і вологості, або мати можливість коректувати показання із введенням поправочних коефіцієнтів.

3. ПОХИБКИ ВИМІРЮВАННЯ

3.1 Характеристика похибок

При багаторазовому вимірюванні якої-небудь величини легко переконатися, що результат вимірювання увесь час змінюється, тобто в кожному випадку спостерігається відхилення результату вимірювання від середнього значення вимірювальної величини. Рисо того, проведення вимірювань тієї ж величини в інший відрізок часу дає не тільки інші відхилення від середнього значення, але і інше середнє значення вимірювальної величини. Це пояснюється тим, що вимірювальна фізична величина досліджуваного тіла, так само як і використовувана міра, протягом часу вимірювань перетерплює зміни. Ці зміни викликані впливом зовнішніх факторів: зміною температури навколишнього середовища, атмосферного тиску, вологості повітря, вібрації приміщення, електростатичними зарядами, що блукають, струмами і так далі. Отже, “точне” визначення вимірювальної величини, тобто без появи яких-небудь відхилень при багаторазових вимірюваннях, неможливо.

Відхилення від середнього результату вимірювань ми називаємо помилками або похибками вимірювань, і в підсумку вимірювань указуємо не тільки середню величину, але і можливе відхилення від цієї величини. Наприклад, довжина тіла дорівнює 1,2 ± 0,3 м.

На практиці при постановці вимірювального завдання потрібно не просто визначити значення вимірюваної величини, але і визначити її з максимально припустимою похибкою. Максимально припустима похибка визначається технологією подальших практичних дій з матеріальним об'єктом. Таким чином, визначення похибки результату вимірювання є не самоціллю, а вимогою практики.

Похибка – кількісна характеристика невизначеності, або неоднозначності, результату вимірювання. Її оцінюють, виходячи із всієї інформації, накопиченої при підготовці і виконанні вимірювань. Цю інформацію обробляють для спільного одночасного визначення остаточного результату вимірювання і його похибок. Остаточний результат не можна розцінювати як “істинне значення” вимірюваної фізичної величини, тому що в цьому нема рації через наявність похибки.

З вищесказаного зрозуміло, що чим більша кількість однакових вимірювань ми проводимо в одиницю часу, тим більше осереднюємо вплив зовнішніх факторів на вимірювальну величину, тим менше відхилення від середнього значення вимірювальної величини, тобто менше похибка вимірювання.

Основними джерелами похибок вимірювань можуть виступати.

1. Похибка інструмента. Вимірювальний прилад неможливо виготовити абсолютно точно.

2. Похибка методу вимірювань. Наприклад, при зважуванні тіла ми не враховуємо силу, що виштовхує, повітря, а вона по різному впливає на тіла, що мають різну густину.

3. Похибки, пов'язані з фізіологією спостерігача. Наприклад, відраховуючи показання по стрілочному приладу, спостерігач дивиться правим оком, а прилад розташований прямо перед ним.

4. Похибки, пов'язані з особливостями об'єкта і залежністю вимірювальної величини від контрольованих навколишніх умов. Наприклад, ми вимірюємо діаметр деталі на токарському верстаті, а деталь у результаті обробки нагрілася і має температуру вище кімнатної. Або, наприклад, сильно шорсткувата.

5. Похибки, пов'язані із впливом неконтрольованих зовнішніх умов. Наприклад, при зважуванні тіла на аналітичних вагах на точність показань можуть впливати потоки повітря, електричні поля, порошини, що сідають на тіло, що зважується, і гирі. При кожному вимірюванні повинна бути відома ступінь точності його результату, оцінювана похибкою вимірювання. Тільки тоді отримане значення тієї або іншої величини має практичний сенс. Похибка вимірювання може бути виражена у вигляді абсолютної або відносної величини і буває позитивною або негативною.

Оскільки не існує абсолютно точних приладів і методів вимірювань, то результат вимірювання x_вим якоюсь мірою відрізняється від істинного значення х.

3.2 Класифікація похибок

Похибки вимірювань залежно від їхнього характеру діляться на систематичні, грубі, випадкові і динамічні.

Систематичними похибками називаються такі похибки, які при повторних вимірюваннях однієї і тієї ж величини залишаються постійними або змінюються за певним законом. Вплив цих похибок на результати вимірювань у більшості випадків може бути враховано.

Систематичні похибки можна розділити на кілька груп.

1. Похибки, природа яких відома і які можуть бути досить точно визначені. У цьому випадку в результати вимірювань можна внести виправлення і тим самим виключити похибку або істотно її зменшити.

2. Похибки відомого походження, але невідомої величини.

1. Похибки, про існування яких ми не підозрюємо, хоча їхня величина може бути значною. Такого типу похибки самі небезпечні, особливо при складних вимірюваннях і в рисо вивчених областях дослідження.

2. Похибки вимірювальних приладів у значній мірі також систематичними.

Систематичні похибки можуть бути настільки великі, що зовсім спотворюють результати вимірювань. Тому облік і виключення систематичних похибок становлять важливу частину вимірювальної роботи. Необхідно дуже ретельно продумувати методику вимірювань і підбирати прилади, проводити контрольні виміри, оцінювати роль факторів, що заважають, і т.д. Один зі способів переконатися у відсутності систематичних похибок - це повторити вимірювання іншим методом і в інших умовах. Збіг отриманих результатів служить деякою гарантією їхньої правильності.

Систематичні похибки звичайно складаються з основної і додаткової похибок.

Основна (інструментальна) похибка залежить від призначення, устрою і якості виготовлення вимірювального приладу. Кожний, навіть новий, прилад має основну похибку, що із часом звичайно зростає за рахунок появи залишкових деформацій пружин, зношування тертьових частин та ін.

Додаткові похибки, що виникають через неправильну установку приладу, впливу несприятливих зовнішніх умов (вібрації, високої або низької температури і вологості навколишнього повітря, відхилення напруги і частоти джерела живлення та ін.), застосування недосконалого методу вимірювання і впливу індивідуальних особливостей спостерігача можуть становити значну величину.

Вплив на результати вимірювань систематичних похибок враховується введенням до показань приладів виправлень, обумовлених розрахунковим або експериментальним шляхом. Виключення становлять лише похибки, що виникають з вини спостерігача, які обліку не піддаються.
