Sweep #6 (спеціальні опції) – установка параметрів для того, щоб розвести якомога більше зв'язків без перехідних отворів, зменшити їх кількість, усунути додаткові кути.

Для налаштування кожного шаблону (контекстне меню) використовуються наступні параметри:

Diagonal Routing – кількість (Off – вимкнено, On – включено, Maximize – максимальне) діагонального трасування (під кутом в 450);

Sweep Direction – напрям пересування шаблону трасування;

Route Box – розмір активної області трасування;

Overlap % – перекриття між вікнами трасування (у відсотках);

Route Layers – стратегії автотрасування для кожного шару і шаблону:

Routing Enable – ознака дозволу використання даного шаблону на вибраному шарі;

Layer Cost – вартість шару ;

Primary Direction – первинний напрям трасування;

Between Pins – вартість трасування між виводами;

Route Passes – стратегії автотрасування для кожного проходу:

Enable – ознака дозволу виконання проходу;

Done – ознака виконаного проходу (можна використовувати дану ознаку, для того, щоб тимчасово заборонити даний прохід);

Type – алгоритм трасування;

Heuristics – метод трасування, який складається з неодноразових спроб застосувати дуже прості зразки трасування на нерозведені зв'язки, аби закінчити трасування швидко і «чисто». Як правило, евристика використовується для пам'яті і коротких двоточкових трасувань.

Maze – (лабіринт) дозволяє використовувати всі можливості «розпихування» і повторення трасування. Всі установки вартостей активні, коли ви використовуєте опцію Maze. Один Maze шаблон повинен розвести більшість плат близько до завершення.

Auto DFM – (проект для технологічності). Вибір цієї опції для про-ходу трасування ідентичний виклику Cleanup Design. з меню Auto відразу після завершення трасування вашої плати.

Fanout – бажана в більшості випадків для використання команди Fanout, доступної з меню Auto. Трасувальник розведе більшість контактів до перехідних отворів. Цей трасувальник використовує простій евристичний алгоритм, спочатку для пошуку коректного місця розміщення «усередині» мікросхеми, і якщо це не вийде, то «поза» нею.

Via Reduce - скорочення кількості перехідників. В більшості випадків ви можете не запускати Via Reduce, оскільки трасувальник за своєю природою мінімізує кількість перехідних отворів в процесі розводки.

Auto CDE (clear design error) – unrouter, який видаляє всі замкнуті траси так, щоб автотрасувальник мав чистий проект, для переразводки плати. Коли ви повторно завантажуєте Layout, після внесення технічних змін, ви спочатку повинні виконати шаблон Auto CDE, для автоматичного видалення всіх замкнутих трас на платі.

Partial – часткове автотрасування – від джерела до краю активного вікна трасування;

Fast – швидке автотрасування. Використовується, в основному, для оцінки розміщення трас на платі;

Via Cost, Retry Cost, Route Limit, Attempts – вартість перехідного отвору, повтору, зусилля, яке трасувальник вкладає в прохід, кількість спроб трасування

По команді Options/Global Spacing або в таблиці Strategy/Route Spacing здійснюється налаштування параметрів відстані між елементами друкарської плати:

Track to Track – відстань між доріжками;

Track to Via – відстань між доріжкою і перехідними отворами;

Track to Pad – відстань між доріжкою і виводами корпусу;

Via to Via – відстань між перехідними отворами;

Via to Pad – відстань між перехідними отворами і виводами корпусу;

Pad to Pad – відстань між виводами корпусу.

4.2 Ручне і автоматичне трасування друкарської плати в OrCAD Layout

У загальному випадку, перед трасуванням необхідно визначити:

Діаметри монтажних і перехідних отворів;

Форми і розміри контактних майданчиків;

Розміри друкарських провідників, кількість шарів плати і її розміри;

Відстані між елементами друкарського малюнка;

Ручне трасування друкарської плати здійснюється по командах Add/Edit Route Mode, Edit Segment Mode, Shove Track Mode, Auto Path Route Mode.

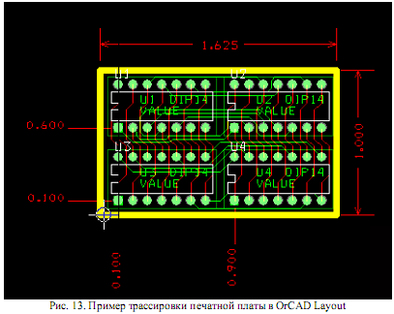

Автоматичне трасування (мал. 13) друкарської плати здійснюється по командах меню Auto/Autoroute:

Board – виконати трасування всієї друкарської плати;

DRC/Route Box – виконати трасування всіх компонентів, що знаходяться у вікні;

Component – виконати трасування вибраного компонента;

Halt Autoroute – зупинити трасування;

Resume Routing – продовжити трасування.

Команда Auto/Unroute використовується для того, щоб відмінити трасування всієї друкарської плати (Board), вікна (DRC/Route Box), окремого ланцюга (Net) і окремого компонента (Component).

Для «очищення» проекту після завершення трасування виконується команда Auto/Cleanup Design, яка автоматично згладжує, сполучає під кутом 450 і перевіряє як естетичні так і виробничі проблеми, які могли виникнути в процесі ручного або автоматичного трасування.

4.3 Автоматичне трасування друкарської плати в OrCAD SmartRoute

Програма SmartRoute викликається з початкового меню ORCAD Layout. Завантаження файлу друкарської плати (*.max) здійснюється з меню File/Open. Значення ширини трас і допустимі зазори передаються в SmartRoute з OrCAD Layout автоматично. При необхідності, для налаштування параметрів використовуються команди меню Options:

• Net Properties. – установка параметрів зв'язків;

• Parameters – установка параметрів шарів;

• Routing Passes – налаштування переліку проходів трасування.

Автоматична розводка здійснюється з меню Auto:

• AutoRoute Board – трасування друкарської плати;

• AutoRoute Area – трасування області друкарської плати;

• AutoRoute Component – трасування вибраного компонента;

• AutoRoute Net – трасування електричного ланцюга;

• AutoRoute One – трасування одного електричного ланцюга.

Для відміни трасування використовується команда Auto/Unroute. Ручне трасування здійснюється по команді Tools/Manual Route.

Список літератури

1. Разевиг В.Д. Система проектирования цифровых устройств OrCAD. – М.: Солон-Р, – 2000. – 160 с.

2. Стешенко В.Б. ACCEL EDA. Технология проектирования печатных плат. –М.: Нолидж, – 2000. – 510 с.

3. Афанасьев А.О., Кузнецова С.А. OrCAD 7.0…9.0. Проектирование электронной аппаратуры и печатных плат. – Санкт-Петербург: Наука и техника, – 2001. – 446 с.

4. Разевиг В.Д. OrCAD 9.2. – М.: Солон-Р, – 2001. – 519 с.

5. Грошев Д.Е., Макуха В.К. Применение пакета OrCAD для компьютерного проектирования электронных схем. Ч.1 Уч. Пособие – Новосибирск: Изд-во НГТУ, – 1999.
