2. Складання і ведення бібліотек

Одній з важливих складових сучасною САПР є наявність засобів дляформирования і ведення різних баз даних своїх компонентів. Не виключенням є і ORCAD. Не дивлячись на те, що OrCAD містить в своєму постачанні чималу кількість символів елементів для складання схем електричних принципових, математичних моделей для аналізу і оптимізації електронних пристроїв, посадочних місць (корпусів) елементів для розміщення компонентів і трасування друкарських плат, проте, часто виникає потреба в додаванні нових елементів. На жаль, необхідно відзначити, що УГО елементів в OrCAD не відповідають прийнятим у нас в країні стандартам, тому для складання схем по правилах ЕСЬКД необхідно проектувати власні бібліотеки символів елементів.

Файли бібліотек САПР OrCAD приведені в таблиці 5.

2.1 Складання і ведення бібліотек символів елементів

Для складання нової бібліотеки або відкриття вже існує скористайтеся командами File/New/Library і File/Open/Library. Аби додати новий елемент в бібліотеку (знов створену або таку, що вже існує) скористайтеся командами меню Design – New Part (для фізично існуючих корпусів елементів) або New Symbol. Команда New Symbol використовується для створення наступних елементів:

Power – символ підключення ланцюгів живлення;

Off-Page Connector – символ з'єднувача сторінок схеми;

Hierarchical Port – символ ієрархічного блоку;

Title Block – символ штампу (основному напису).

Для даних елементів необхідно лише вказати ім'я символу (Name), і вибрати необхідного типа (Symbol Type). Для фізично існуючих корпусів необхідно задати наступні параметри:

Name – ім'я символу;

Part Reference Prefix – префікс позиційного позначення;

PCB Footprint – ім'я корпусу елементу;

Create Convert View – елемент має еквівалент DeMorgan;

Part per Pkg – кількість елементів в корпусі;

Package Type – елементи в корпусі однакові (Homogeneous) або різні (Heterogeneous);

Part Numbering – елемент в корпусі позначається буквою (Alphabetic) або цифрами(Numeric);

Pin Number Visible – відображення номерів виводів елементів на схемі;

Part Aliases – визначення псевдонімів символів для зменшення об'єму бібліотек (наприклад, псевдоніми К1533ТМ2, К155ТМ2, К555ТМ2 даны елементу ТМ2);

Attach Implementation – підключення додаткового опису символу за допомогою еквівалентної схеми, текстового файлу VHDL і так далі

Властивості символу елементу доступні по команді меню Options/Part Properties і Edit/Package Properties. Налаштування редактора УГО елементів аналогічні налаштуванням редактора схем і викликаються з меню Options по командах Design Template і Preference.

Будь-який символ малюється в області обмеженої штриховим бордюром. Необхідно пам'ятати, що всі з'єднання в OrCAD Capture найзручніше виконувати по сітці. Тому всі елементи з'єднань (виводи символу) мають бути виконані при включеній опції Pointer snap to grid в меню Options/Preferences/Grid Display. Текстові і внутрішні елементи символу частенько зручніше розміщувати при відключеній опції

Pointer snap to grid. Всі виводи розташовуються по зовнішніх сторонах бордюру (рис.7).

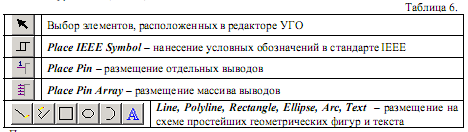

Команди для промальовування символів доступні в пунктах меню Place або по клавішах па-нели інструментів (таблиця. 6).

При установці одиночного виведення символу елементу вводиться:

1. Name – ім'я виводу;

2. Number – номер виводу в корпусі;

3. Shape – форма виводу;

3.1 Clock – вхід синхронізації;

3.2 Dot – вивід з інвертуванням;

3.3 Dot-Clock – вхід синхронізації з інвертуванням;

3.4 Line – вивід завдовжки в три кроки сітки;

3.5 Short – вивід завдовжки в один крок сітки;

3.6 Zero Length – виведення нульової довжини;

4. Type – тип виводу;

4.1 3 State – вивід з 3 станом;

4.2 Bidirectional – двонаправлений вивід;

4.3 Input – вхід елементу;

4.4 Open Collector – вихід з відкритим колектором;

4.5 Open Emitter – вихід з відкритим емітером;

4.6 Output – вихід елементу;

4.7 Passive – пасивний вивід;

4.8 Power – виведення живлення елементу.

5. Pins Visible – відображення виводів (лише для виводів типа Power).

При установці масиву виводів додатково вводиться початкове ім'я виводу (Starting Name), початковий номер виводу (Starting Number), число виводів (Number of Pins), приріст імен виводів масиву (Increment), що автоматично проставляються, якщо ім'я виводу закінчується цифрою, відстань між сусідніми виводами в кроках сітки (Pin Spacing).

Якщо необхідно проставити знак заперечення над ім'ям виводу у вигляді горизонтальної риси, то після кожного символу в імені ставитися коса риска «\». Наприклад, якщо необхідно, аби ім'я виводу виглядало як «CE », треба ввести «С\Е\» в графові Name. У разі, коли в одному фізичному корпусі розташовується декілька логічних елементів використовується команда View/Package.

Доступ до властивостей всіх елементів символу Ви можете отримати подвійним клацанням лівої клавіші миші на елементі, або, виділивши необхідний елемент і після натиснення правої клавіші миші вибрати команду Edit Properties, або виконавши команду меню Edit/ Properties.

2.2 Складання і ведення бібліотек посадочних місць (корпусів) елементів

Для складання нової бібліотеки посадочних місць або відкриття вже існуючої бібліотеки для додавання або редагування корпусів елементів скористайтеся командою меню Tools/Library Manager з OrCAD Layout. Підключення і видалення бібліотек в редакторові здійснюється за допомогою клавіш Add. (додати) і Remove(видалити). При створенні нового посадочного місця (Create New Footprint.) вказується ім'я корпусу (Name of Footprint) і система одиниць виміру – English (дюймова) або Metric (метрична). Збереження знов створеного або відредагованого посадочного місця здійснюється за допомогою команд (Save і Save As.). Для знов створеного корпусу потрібно вказати ім'я вже існуючої бібліотеки (Name of library) або створити нову бібліотеку (Create New Library.) і ім'я посадочного місця (Name of footprint). За допомогою команди (Save As.) можна також зберегти наявний корпус в іншу бібліотеку. Видалення посадочного місця з бібліотеки виробляється по команді Delete Footprint.

Налаштування OrCAD Layout і Library Manager виробляється за допомогою меню Options/System Settings, де встановлюються параметри:

1. Система одиниць (Display Units);

1.1 Mils – милі (1/1000 дюйма)

1.2 Inches – дюйми (2.54 см);

1.3 Microns – мікрометри;

1.4 Millimeters – міліметри;

1.5 Centimeters – сантиметри.

2. Дозвіл монітора (Display Resolution);

3. Сітки (Grids);

3.1 Visible Grid – сітка, що відображується на екрані;

3.2 Detail Grid – сітка розміщення бар'єрів і тексту;

3.3 Place Grid – сітка розміщення компонентів;

3.4 Routing Grid – сітка трасування;

3.5 Via Grid – сітка розміщення перехідних отворів.

4. Параметри повороту (Rotation);

4.1 Increment – дискретність кута повороту компонентів (по команді Rotate);

4.2 Snap – установка мінімального кута повороту компонентів при авторозміщенні.

5. Параметри робочої області (Workspace Settings).

Установка необхідного забарвлення задається за допомогою меню Options/Colors. і Options/Color rules.

У меню Optoins/User Preferences. задаються наступні параметри для налаштування OrCAD Layout:

1. Display Preferences – опції відображення

1.1. Enable Full Screen Cursor – установка курсору у вигляді пересічних ли-ний у всю робочу область;

1.2. Enable AutoPan – дозвіл автоматичного панорамування;

1.3. Use Opaque Grafics – зображення всіх вибраних об'єктів одним кольором;

1.4. Use HollowPads – відображення виводів компонентів у вигляді незакрашених фігур;

1.5. Show 3D Effects – відображення об'єктів тих, що мають різну висоту відмінними один від одного;

2. Global Preferences

2.1 Activate Online DRC – включення перевірки на помилки (еквівалентно натисненню клавіші Online DRC в панелі швидкого доступу);

2.2. Allow DRC Errors – дозвіл відображення помилок в рядку статусу;

2.3. Instantaneous Reconnection Mode – відключення відображення зв'язків (еквівалентно натисненню клавіші Reconnection Mode в панелі швидкого доступу);

2.4 Allow Editing of Footprints – дозвіл редагування посадочних місць (при включеній опції Ви можете змінювати елементи посадочного місця безпосередньо при компоновці і трасуванні);

3. Copper Pour Preferences

3.1 Enable Cooper Pour – вирішити заливку областей металізації;

3.2 Use Fast Fill Mode – використовувати режим швидкої заливки областей металізації (область заливки є заштрихованим замкнутим контуром);

3.3. Use Pours for Connectivity – використовувати області металізації для з'єднання електричних ланцюгів;

4. Miscellaneous Preferences

4.1. Show Tooltips – відображення коротких підказок про призначення піктограм;

4.2. Activate AutoTool Select Mode – дозвіл автоматичного вибору елементів;

4.3. Move Free Vias Width Components – вирішити перенесення «вільних» перехідних отворів (Free Via) разом з посадочним місцем.

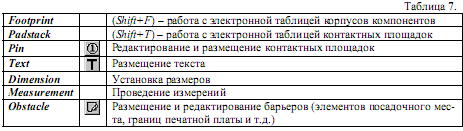

Для створення посадочного місця в Library Manager Вам доступні команди меню Tool або меню швидкого доступу (таблиця. 7).

Залежно від команди можна вибрати наявний елемент з електронної таблиці (Select From Spreadsheet) або із зображення посадочного місця (Select Tool), посмотреть/изменить властивості елемент (Properties) створити новий (New), видалити елемент (Delete), зберегти в бібліотеку (Save to Library), виконати необхідні дії над елементом, як наприклад обернути (Rotate), дзеркальне віддзеркалення (Mirror), віддзеркалення елементу на інший шар (Opposite).

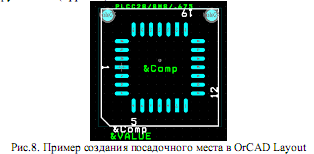

У загальному випадку, для створення посадочного місця, необхідно намалювати бар'єри (Ob-stacle) і проставити контактні майданчики (Pin, Padstack), як показано в прикладі, змальованому на малюнку 8.

3. Налаштування проекту і розміщення компонентів в OrCAD Layout Plus 9.2

3.1 Завантаження списку з'єднань і технологічного шаблону

Після створення і перевірки схеми електричною принциповою в OrCAD Capture необхідно скласти список з'єднань для подальшого розміщення корпусів елементів і трасування друкарської плати за допомогою команди OrCAD Capture Create Netlist. Результатом виконання даної команди є файл з розширенням *.mnl, що містить необхідну інформацію для подальшої роботи в OrCAD Layout. Для завантаження списку з'єднань в OrCAD Layout виберіть меню File/New і після вибору технологічного шаблону (файли з розширенням *.tch або *.tcl) вкажіть на файл списку з'єднань. Якщо в процесі завантаження списку з'єднань виявлені елементи, що не мають заслання на існуюче посадочне місце (корпус), то в діалоговому вікні, що з'явилося, необхідно вибрати ім'я бібліотеки і ім'я корпусу відповідного елементу (Link existing footprint to component.).

Технологічні шаблони (файли з розширенням *.tch або *.tcl) містять початкову інформацію про друкарську плату: установки сіток, зазорів, шарів, контактних майданчиків, перехідних отворів, стратегії розміщення компонентів, трасування плати, і так далі Всі ці установки можна виконати і надалі або завантажити інший технологічний шаблон. Для створення власного технологічного шаблону необхідно визначити всі необхідні параметри друкарської плати і зберегти файл з явною вказівкою розширення (*.tch або *.tcl).

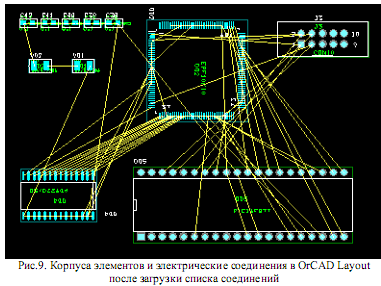

Після успішного завершення завантаження списку з'єднань в OrCAD Layout відображуються корпуси елементів з вказівкою електричних з'єднань (рис.9).

3.2 Налаштування параметрів проекту OrCAD Layout і перегляд властивостей елементів проекту

Глобальні налаштування проекту в OrCAD Layout доступні по команді Options/System Settings.

Всі останні необхідні налаштування здійснюються за допомогою команд меню електронних таблиць View/Database Spreadsheets (рис.10) або за допомогою клавіші ( ) меню швидкого доступу View Spreadsheet (рис. 11).
