Краткие сведения о контрольно - юстировочных приборах. Процесс юстировки сопровождается контролем изделий и определением конструктивных элементов оптических систем.

Как указано ранее, несмотря на большое количество и разнообразие оптических приборов, их можно подразделить на 9-10 групп, в соответствии с характером их оптических систем: зрительные трубы, микроскопы, фото и киноаппараты и т.д. Поэтому относительно небольшое количество контрольно – юстировочных приборов общего назначения наряду со специальными юстировочными приборами обеспечивают процессы юстировок всех оптических приборов. К контрольно - юстировочным приборам общего назначения относится:

1. Зрительные трубки.

2. Коллиматоры.

3. Автоколлимационные трубы.

4. Оптические скамьи,ОСК-2, ОСК-3 и др.

5. Гониометры.

6. Толщемеры.

7. Динаметры.

8. Прибор Юдина.

9. Апертометр Аббе.

10. Уровни.

11. Вспомогательные оптические детали.

12. Различные измерительные инструменты.

ЗРИТЕЛЬНЫЕ ТРУБКИ.

Для повышения общего увеличения системы, а также при юстировке приборов применяют зрительные трубки с =100 мм и увеличением порядка 4^x и других параметров, а также диоптрийные трубки.

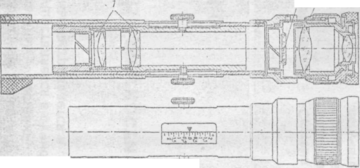

Рис.1. Диоптрийная трубка

Диоптрийная трубка применяется, в основном, для установки нулевого деления диоптрийной шкалы окуляра, а также для определения параллакса со стороны окуляра прибора. Диоптрийная трубка, изображенная на рис.1, представляет собой телескопическую систему с увеличением 4^x и состоит из объектива 1, сетки 2 и окуляра 3 ( =80 мм; =20 мм; Г_ок=12,5^x).

Окуляр имеет диоптрийную наводку в пределах ±5 дптр для установки на резкость изображения сетки по глазу наблюдателя. Установка дополнительного объектива 1 превращает диоптрийную трубку в микроскоп-динаметр для измерения размеров зрачков выхода и удаления зрачка выхода от наружной поверхности окуляра.

КОЛЛИМАТОР.

Коллиматором называется оптическая система объектива, в фокусе которой помещена мира или сетка (рис.2).

Поскольку изображение освещенной миры или сетки находится в бесконечности, то коллиматором имитируется удаленный предмет.

Рис.2. Схема коллиматора:

1 – объектив; 2 – сетка или мира;3 – источник света

Коллиматором может служить зрительная трубка с сеткой, установленная на бесконечность; при этом со стороны окуляра устанавливается источник света.

Некоторые коллиматоры имеют револьверное устройство, в котором находится сетка, мира и окуляр.

Для определения разрешающей способности оптических систем в фокусе коллиматора помещают миру.

Мира представляет собой испытательную таблицу (рис.3,а), в которой расстояние между штрихами меняется по определенному закону. Мира состоит из 25 групп, каждая из них состоит из четырех квадратов (рис.3,б), в которых нанесены штрихи в четырех направлениях. В каждой мире ширина штрихов при переводе от группы №1 к группе №25 убывает на 6%.

Ширина штрихов равна осевому расстоянию между двумя соседними темными или светлыми штрихами.

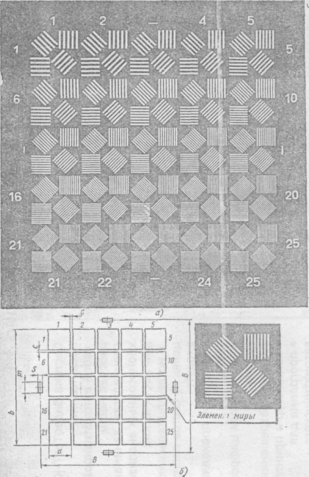

Рис.3. Мира и ее элементы

ЛИТЕРАТУРА

1. Малов А.Н., Законников Обработка деталей оптических приборов. Машиностроение, 2006. - 304 с.

2. Бардин А.Н. Сборник и юстировка оптических приборов. Высшая школа, 2005. - 325с.

3. Кривовяз Л.М., Пуряев Д.Т., Знаменская М.А. Практика оптической измерительной лаборатории. Машиностроение, 2004. - 333 с.
