3. Пассивные инфракрасные СО

Принцип действия пассивных ИКСО. Принцип действия пассивных ИКСО основан на регистрации сигналов, порождаемых тепловым потоком, излучаемым объектом обнаружения. Полезный сигнал на выходе безынерционного одноплощадочного приемника излучения определяется выражением:

где S_u - вольтовая чувствительность приемника излучения, -изменение величины теплового потока, падающего на входное окно оптической системы и вызванное движением объекта в зоне обнаружения.

Максимальное значение соответствует случаю, когда объект полностью попадает в поле зрения ИКСО. Обозначим это значение как

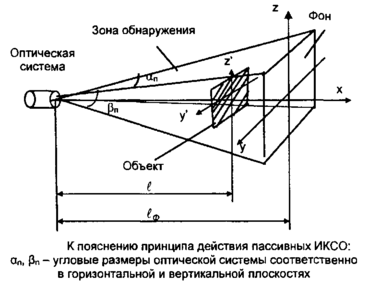

Считая, что потери в оптической системе настолько малы, что ими можно пренебречь, выразим через параметры объекта и фона. Пусть в пределах фона, поверхность которого обладает абсолютной температурой Т_ф и излучательной способностью Е_ф, появляется объект, абсолютная температура которого Тоб, а излучательная способность Еов. Площадь проекции объекта на плоскость, перпендикулярную направлению наблюдения, обозначим Soe, а площадь проекции фона в поле зрения - Б_ф. Тогда величина теплового потока, падающего на входное окно оптической системы до появления объекта, определяется выражением:

где - расстояние от входного окна до фоновой поверхности; 1._ф -яркость фона; S_BX- площадь входного окна оптической системы.

Величина теплового потока, создаваемого объектом, определяется аналогичным образом:

где t - расстояние от ИКСО до объекта; - яркость объекта.

При наличии объекта тепловой поток, падающий на входное окно, создается объектом и той частью фоновой поверхности, которая не экранируется объектом, откуда суммарный тепловой поток

Тогда изменение теплового потока АФ записывается в виде:

Считая, что для объекта и фона справедлив закон Ламберта, выразим яркости Lo6 и Ь_ф через излучательные способности и абсолютные температуры:

где - постоянная Стефана-Больцмана.

Подставляя и в, получим выражение для АФ через абсолютные температуры и излучательные способности объекта и фона:

При заданных параметрах оптической системы и приемника излучения значение сигнала в соответствии с полностью определяется изменением облученности ДЕ.

Излучательная способность кожи человека очень высока, в среднем она составляет 0,99 относительно абсолютно черного тела на длинах волн больше 4 мкм. В ИК области спектра оптические свойства кожного покрова близки к характеристикам черного тела. Температура кожи зависит от теплообмена между кожей и окружающей средой. Измерения, проведенные с помощью тепловизора "Ага-750", показали, что при температуре воздуха +25°С температура по поверхности ладони человека изменяется в пределах +32...+ 34°С, а при температуре воздуха +19°С - в пределах +28...+30°С. Наличие одежды уменьшает яркость объекта, так как температура одежды ниже, чем температура обнаженной кожи. При температуре окружающей среды +25°С измеренная средняя температура поверхности тела одетого в костюм человека составила +26°С. Излучательная способность одежды также может быть иной, чем у обнаженной кожи.

Другие параметры, входящие в выражение, могут принимать различные значения в зависимости от конкретной обстановки и/или оперативной задачи.

Рассмотрим подробнее процесс сигналообразования и основные виды помех, влияющих на ложное срабатывание пассивных ИКСО.

Сигналообразование. Для лучшего понимания методов и алгоритмов повышения помехоустойчивости ИКСО необходимо иметь представление об основных параметрах сигнала - форме, амплитуде, длительности , зависимости от скорости движения человека и температуры фона

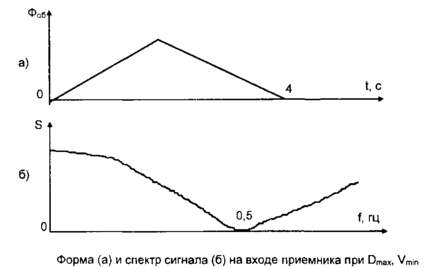

Рассмотрим одну лучевую зону обнаружения длиной 10 м с диаметром луча в основании конуса 0,3 м. Считается, что человек пересекает зону по нормали к ней с максимальной и минимальной скоростями при расстоянии от приемника Ю, 5 и 1 м. Форма сигнала при пересечении луча на расстоянии 10 м имеет вид треугольника с максимумом при полном перекрытии зоны. На рис. 4.8,6 показан спектр этого сигнала. При пересечении луча на меньшем расстоянии сигнал приобретает форму трапеции с крутыми фронтами и спектр этого сигнала приобретает вид, показанный на рис. 4.9,6.

Очевидно, что длительность сигнала обратно пропорциональна скорости движения и расстоянию до приемника.

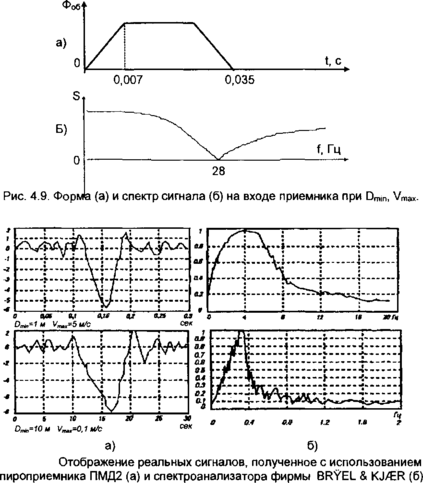

Реальный сигнал отличается от идеальной картины за счет искажений, вносимых трактом усиления и наложением хаотических шумов, создаваемых температурными флуктуациями фона. Записи реальных сигналов, полученные с использованием отечественного пироприемника ПМ2Д, приведены на рис. 4.10. Здесь же представлены его спектральные характеристики, полученные пропусканием реальнозаписанных сигналов через спектроанализатор фирмы

Анализ записей позволяет определить спектральное "окно", необходимое для пропускания сигналов, образующихся при пересечении зоны в любом месте во всем диапазоне скоростей от 0,1 до 15 Гц. При этом на краях диапазона возможно ослабление сигнала, так как пироприемник имеет амплитудно-частотную характеристику со спадом в области 5... 10 Гц. Для его компенсации необходимо введение в тракт обработки сигнала специального корректирующего усилителя, обеспечивающего подъем АЧХ в области 5...20 Гц.

Температурный контраст. Амплитуда сигнала, как уже говорилось, определяется температурным контрастом между телом человека и фоном, на который направлен луч. Так как температура фона меняется вслед за изменением температуры в помещении, то и сигнал, пропорциональный их разности, также меняется.

В точке, где температура человека и фона совпадают, значение выходного сигнала равно нулю. В области более высоких температур сигнал меняет знак.

Температура фона в помещении отражает состояние воздуха вне помещения с некоторым запаздыванием, обусловленным тепловой инерцией конструктивных материалов здания.

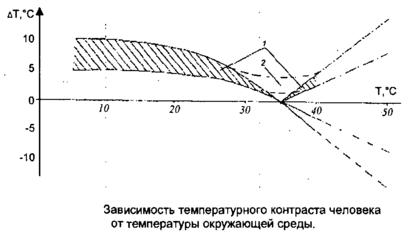

Температурный контраст зависит также от температуры внешней поверхности человека, т.е. в основном от его одежды. Причем здесь оказывается существенным следующее обстоятельство. Если человек входит в помещение, где установлено ИКСО, извне, например с улицы, где температура может существенно отличаться от температуры в помещении, то в первый момент тепловой контраст может быть значительным. Затем, по мере "адаптации" температуры одежды к температуре помещения, сигнал уменьшается. Но даже после продолжительного пребывания в помещении величина сигнала зависит от вида одежды. На рис. 4.11 приведены экспериментальные зависимости температурного контраста человека от температуры окружающей среды. Штриховой линией показана экстраполяция экспериментальных данных для температуры выше 40°С.

Заштрихованная область 1 — это диапазон контрастов в зависимости от формы одежды, типа фона, размеров человека и скорости его движения.

Важно отметить, что переход величины температурного контраста через ноль происходил только в том случае, если в области температур 30...39,5°С измерения проводились после адаптации человека в нагретом помещении в течении 15 мин. В случае же вторжения в зону чувствительности СО человека находившегося до этого в помещении с температурой ниже 30°С или на открытом воздухе с температурой 44°С, уровни сигналов в диапазоне температур 30...39,5°С лежат в области 2 и не достигают нулевого значения.

Распределение температуры по поверхности человека не равномерно. Наиболее близка она к 36°С на открытых частях тела -лице и руках, а температура поверхности одежды ближе к фону помещения. Поэтому сигнал на входе пироприемника зависит от того, какой частью тела перекрывается лучевая зона чувствительности.

Рассмотрение процесса сигналообразования позволяет сделать следующие выводы:

- амплитуда сигнала определяется температурным контрастом поверхности человека и фона, который может составлять от долей градуса до десятков градусов;

- форма сигнала имеет треугольный или трапецеидальный вид, длительность сигнала определяется местом пересечения лучевой зоны и при движении по нормали к лучу может составлять от 0,05 до 10 с. При движении под углом к нормали длительность сигнала увеличивается. Максимум спектральной плотности сигнала лежит в интервале от 0,15 до 5 Гц;

- при движении человека вдоль луча сигнал минимален и определяется лишь разностью температур отдельных участков поверхности человека и составляет доли градуса;

- при движении человека между лучами сигнал практически отсутствует;

- при температуре в помещении, близкой к температуре поверхности тела человека, сигнал минимален, т.е. разность температур составляет доли градуса;

- амплитуды сигналов в разных лучах зоны обнаружения могут существенно отличаться друг от друга, так как определяются температурным контрастом тела человека и участком фона, на который направлен данный луч. Разность может достигать десяти градусов.

Помехи в пассивных ИКСО. Перейдем к анализу помеховых воздействий, вызывающих ложное срабатывание пассивных ИКСО. Под помехой будем понимать любое воздействие внешней среды или внутренние шумы приемного устройства, не связанные с движением человека в зоне чувствительности СО.

Существует следующая классификация помех:
