У табл. 1 приведені характеристики одного з кращих високошвидкісних електрооптичних амплітудних модуляторів (рис. 5)

Рисунок 5 – Високошвидкісний електрооптичний амплітудний модулятор, вироблений компанією Laser 2000

Дані модулятори були розроблені для волоконнооптичних систем передач і SONET, SDH, а також для хвильового групостворення чи видалення в WDM системах.

Таблиця 1 – Характеристики електрооптичного амплітудного модулятора

Основні параметри	2.5 Гбіт/с амплітудний модулятор	10 Гбіт/с амплітудний модулятор
Оптичні
Довжина хвилі, нм	1300/1550	1550
Оптична смуга частот, нм	±25	+25
Внесені втрати, дБ	<5	<5
Відношення загасання, дБ	> 20	> 20
Електричні
Смуга частот, ГГЦ	0–2.5	0–8
Пікова напруга (при 1Гц), В	<4	<4
Напруга зсуву, В	±10	±10
Механічні
Підтримуюче поляризацію з'єднання оптичного входу	Super PC	Super PC
З'єднання оптичного виходу	Одномодове Super PC	Одномодове Super PC
Електричне з'єднання	50 Ом butterfly pin
Доступність із з'єднувачем	Так	Так
Температурний діапазон, °С	0–70	0–70

Використання LiNb0₃, крім іншого, забезпечує електричні зсуви двулучезаломлення, що лежить в основі роботи фазових модуляторів.

Як відомо, фазові модулятори звичайно використовуються в когерентних системах передач, і зокрема, з фазовою маніпуляцією сигналу (PSK і DPSK). Тому в цій області інтерес представляють тільки інтегральні модулятори, що найбільш пристосовані до сполучення з одномодовим волокном. У таких модуляторах показник заломлення змінюється в напрямку прикладеного електричного поля, що використовується потім для створення змінюваної затримки оптичної хвилі. Найбільш ефективним шляхом реалізації останньої також є застосування ниобата літію, що характеризується значним електрооптичним ефектом, однак у цьому випадку одномодовий хвилевід створюється дифузією або імплантацією іонів титана. Тому можливі два способи реалізації пристрою, обумовлених напрямком розрізування кристала.

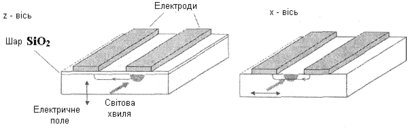

Звичайно кристал розрізається таким чином, щоб при впливі на нього електричним полем мав місце найбільший електрооптичний ефект, що у нiобата літію досягається при ідентичному напрямку електричних полів світлової хвилі й електричного модулюючого сигналу (рис. 6).

Рисунок 6 – Напрямок розрізування кристала

У пристроях з z-зрізом це забезпечується при взаємодії вертикальних складових модулюючого електричного поля й електричного поля оптичної хвилі, так називаної ТМ – хвилі. Для того щоб не створювати значні оптичні втрати в хвилеводі через близько розташовані металеві електроди, між ними й оптичним хвилеводом вводиться ізоляційний шар з Si0₂.

У пристрої з х-зрізом використовується горизонтальний компонент електричного поля, тому в цьому випадку електричне поле світлової хвилі повинне бути розташоване горизонтально, що відповідає Т-хвилі. Модулятори з х-зрізом не вимагають використання ізоляційного шару, у зв'язку з чим у них необхідне керуюча напруга менше, ніж у модулятора х, що використовують z-зріз.

Таблиця 2 – Характеристики фазових модуляторів компанії Laser 2000

Фазові модулятори	300-х-8	300-х-106	300-х-106	300-х-106
Робоча довжина хвилі, нм	800	1060	1320	1550
Смуга частот (3 дБ) [х в коді], Гц	3, 5, 10, 20	3, 5, 10, 20	3, 5, 10, 20	3, 5, 10, 20
Модулююча напруга, 1 ГГц (3, 5, 10 ГГц), В модель 20 ГГц, В	5.0 6.4	6.0 8.0	7.0 9.6	9.0 11.6
Оптична потужність, мВт	5	10	50	75
Електричні зворотні втрати, дБ	<-10	<-10	<-10	<-10
Внесені втрати при між – волоконному з'єднанні, дБ	<4.5	<4.5	<4.5	<4.5
Оптичне зворотнє відбиття, дБ	<-50	<-50	<-50	<-50
Вхідні /вихідні пігтейли	PANDA	PANDA	PANDA	PANDA
Розмір пристрою, мм	77 х 35 х 13	77 х 35 х 13	77 х 35 х 13	77 х 35 х 13

У табл. 2 дані характеристики фазових модуляторів компанії Laser 2000, що були розроблені для використання в тестовому устаткуванні, когерентних комунікаційних системах, а також для SONET, SDH і хвильового групостворення чи видалення.
