Также известно, что коэффициент направленного действия антенны рассчитывается по формуле:
Получили систему из двух уравнений с двумя неизвестными
и
:
Выражаем и , и находим их значения:
, округляем до 4.
,округляем до 12.
Принимаем значения:
и
за действительные и в дальнейших расчётах будем использовать их.
Общее число излучателей в антенной решетке:
4). Габариты решетки.
L1 - длина антенны в строке:
.
L2 - длина антенны в столбце:
.
5).Положение дифракционных максимумов.

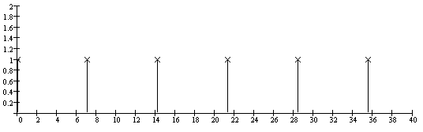

В плоскости вектора Н (Рис.3):
| 1 | 2 | 3 | 4 | 5 |
| ±7.092є | ±14.183є | ±21.275є | ±28.367є | ±35.458є |
; p=1, 2 …
Рисунок 3.
В плоскости вектора Е (Рис.4):
| 1 | 2 | 3 | 4 | 5 |
| ±10.672є | ±21.344є | ±32.016є | ±42.688є | ±53.360є |
; p=1, 2 …
Рисунок 4.
6). Графическое построение диаграммы направленности (ДН) решетки.
Диаграмма направленности решетки есть произведение ДН одного излучателя решетки на ДН множителя решетки.
Строем ДН множителя решетки, при этом учитывая, что решетка синфазная.

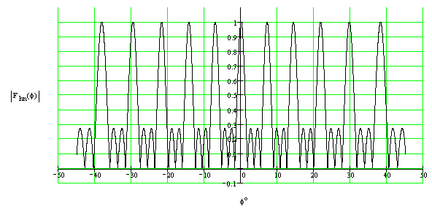

В плоскости вектора Н (Рис.5):
Рисунок 5.

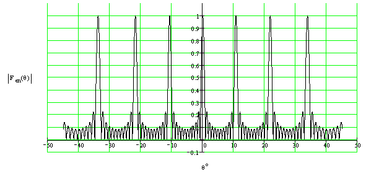

В плоскости вектора Е (Рис.6):
Рисунок 6.
Строим ДН решетки.
В плоскости вектора Н (Рис.7):
Рисунок 7.

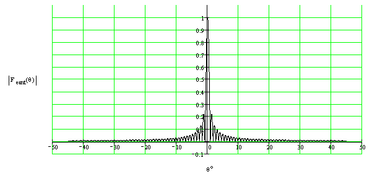

В плоскости вектора Е (Рис.8):
Рисунок 8.
Заключение
В данной работе были рассчитаны требуемые параметры синфазной решетки из рупорных антенн: размеры волновода, размеры рупора, КНД излучателя, габариты решетки, количество излучателей, расстояние между излучателями; построены графики: ДН единичного излучателя, ДН множителя системы, ДН решетки. Представлена структурная схема питания рупоров от общего генератора.
Рупорные антенны имеют ряд ценных качеств: они просты по конструкции, широкополосны, позволяют осуществлять независимое изменение ДН в Е-и Н-плоскостях у пирамидального рупора, обладают высоким КПД =1 и относительно низким уровнем боковых лепестков. Часто рупоры применяются в качестве антенн измерительных приборов, а также облучателей зеркальных и линзовых антенн.
Список литературы
-
А.Л. Драбкин и В.Л. Зузенко «Антенно-фидерные устройства» Издательство «Советское радио» Москва-1961год
2. Д.М. Сазонов «Антенны и устройства СВЧ», Москва «Высшая школа» 1988год
-
А.С. Лавров, Г.Б. Резников «Антенно-фидерные устройства» Москва «Советское радио» 1974год
-
Под редакцией Д.И. Воскресенского «Антенны и устройства СВЧ» Расчёт и проектирование антенных решёток и их излучающих элементов. Издательство «Советское радио» Москва-1972год
-
Антенны и устройства СВЧ: Методические указания к лабораторным работам. Часть / РГРТА; Составили: В.Я. Рендакова, А.Д. Касаткин, А.В. Маторин, А.В. Рубцов; Под редакцией А.В. Рубцова. Рязань, 1998год
