вероятность трансформации сигнала ТС не более ;

вероятность потери информации (допускается повторение до 5 раз) в канале ТУ не более ;

то же в канале ТС не более .

В тех случаях, когда по каналам ТС не передаются данные, связанные с безопасностью движения поездов, допускается снижение требований к достоверности передачи информации до уровня телемеханических комплексов III категории. В этом случае вероятность трансформации сообщений и потери информации не должны превышать соответственно и .

Безопасность при формировании ответственных команд должна обеспечиваться также организационными мерами и реализовываться с участием двух агентов движения.

Безопасность программных и аппаратных средств, участвующих в передаче и приеме ответственных команд, должна отвечать требованиям отраслевых нормативных документов «Безопасность железнодорожной автоматики и телемеханики».

Интенсивность опасных отказов аппаратуры передачи и реализации ответственных команд должна быть не более 3 • 1/ч на одну команду.

Обслуживание технических средств ДЦ должно включать в себя два аспекта:

периодическое обслуживание технических средств на ПУ и КП и централизованный ремонт сменных модулей и блоков с использованием сервисных комплексов системы;

фирменное сервисное обслуживание технических средств вычислительной техники ПУ.

Сопровождение программного обеспечения осуществляет разработчик или проектировщик системы.

Техническое обслуживание устройств ДЦ должно выполняться специально подготовленным персоналом дистанции сигнализации и связи. Его периодичность, а также допустимое время с момента обнаружения неисправности до ее устранения должны обеспечивать заданный коэффициент готовности. При профилактическом обслуживании необходимо предусмотреть сравнение постоянной информации с эталонной для данного полигона управления и в случае несовпадения — восстановление заменой вышедших из строя модулей постоянного запоминающего устройства на исправные комплекты запасных инструментов и принадлежностей (ЗИП). Количественные показатели периодичности и трудоемкости, а также численность и квалификация обслуживающего персонала должны быть определены на этапе опытной эксплуатации.

Система должна быть снабжена комплектом ЗИП с вероятностью достаточности не менее 0,9, позволяющим обеспечить ее работоспособность в течение гарантированного срока эксплуатации. При хранении комплекта ЗИП должно обеспечиваться его исправное состояние в течение гарантированного срока и возможность немедленного использования.

Несанкционированный доступ к информации исключается особенностями построения программного обеспечения и существующими организационными мерами, не допускающими нахождения посторонних в АДЦУ. По желанию заказчика несанкционированный доступ к системе может исключаться вводом паролей и (или) дополнительных индивидуальных аппаратных средств (ключей, магнитных карт), блокирующих работу АРМа. Аппаратура КП должна размещаться в запираемых помещениях.

Сохранность информации обеспечивается резервированием технических средств ее хранения. Данные ПУ и КП должны быть защищены от разрушений при отказах и сбоях устройств энергоснабжения.

Программное обеспечение должно поддерживать функци-онирование системы в ручном режиме при длительном непоступлении данных от КП, из-за перерывов в энергоснабжении, отказов КП и каналов передачи данных при обеспечении автоматического запуска и перезапуска системы.

Сбои в передаче и приеме сигналов не должны приводить к прекращению функционирования системы.

Требования к защите от влияния внешних воздействий. Аппаратура ДЦ должна соответствовать требованиям устойчивости к помехам в соответствии с ГОСТ Р 50656. Амплитуды испытательного воздействия для различных видов помех при степени жесткости 3 и критерии качества функционирования А для ответственных команд и критерия В для остальных команд приведены ниже.

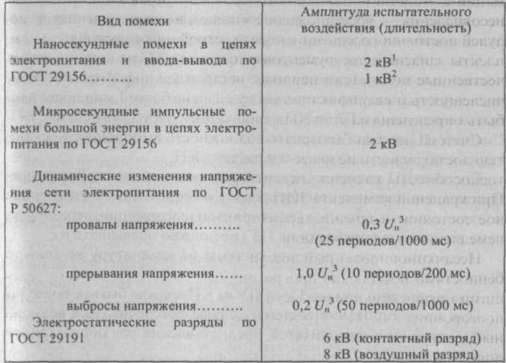

1. Амплитуда испытательного воздействия при подаче помехи на цепь электропитания.

2. Амплитуда испытательного воздействия при подаче помехи на цепь ввода-вывода.

3. U_H — номинальное напряжение электропитания.

Для выполнения требований защиты от электромагнитных помех необходимо предусмотреть:

использование адаптеров ввода-вывода, обеспечивающих гальваническую развязку вычислительной техники и линии связи;

оборудование источника питания сетевым фильтром, при необходимости разработку дополнительных мероприятий на стадии технического проекта с учетом реальной электромагнитной обстановки;

защиту от кратковременных возмущений в программе ввода информации о состоянии объектов СЦБ.

Устройства ДЦ должны относиться к потребителям электроэнергии особой группы I категории. Система ДЦ должна быть рассчитана на электропитание от сети переменного тока частотой 50 Гц номинальным напряжением 220В с допустимыми отклонениями от 187 до 242В. Устройства электропитания аппаратуры ДЦ на ПУ должны обеспечивать бесперебойное питание при переключениях фидеров питания или перерывах в подаче электроэнергии до 6 ч.

При прекращении поступления сигналов ТС из линии система должна исключать представление устаревшей информации оперативному персоналу по истечении времени не более 1 мин после последнего получения ТС от КП с индикацией отсутствия связи с КП. Система ДЦ должна допускать возможность выборочного исключения и обратного включения в систему КП.

Система ДЦ является системой реального времени. Время предоставления оперативному персоналу информации об изменениях контролируемых объектов (включая съем информации, передачу по каналам связи и обработку на ПУ) не должно превышать 6 с.

Допустимое время реакции системы на клавиатуру не должно быть более 0,5 с.

Время передачи команд ТУ от ПУ на КП должно быть не более 1 с.

При проектировании системы должна обеспечиваться возможность настройки приоритетов предоставления различных видов информации.

Обработка оперативной информации должна проводиться в соответствии с функциональными задачами на общей базе данных, основу которых составляет информация о состоянии путевых объектов устройств СЦБ, характеристики подвижных средств и т.д.

2. Новые функциональные возможности аппаратуры центрального и линейного постов

В развитии комплекса автоматизации диспетчерского управления можно выделить следующие перспективы:

переход на современную элементную базу;

повышение показателей надежности и безопасности;

расширение функциональных возможностей;

интеграция с автоматизированными подсистемами станционного уровня и вышестоящими системами управления;

достижение высоких показателей технико-экономической эффективности и улучшения эксплуатационных показателей.

Легко решаются вопросы обеспечения высоких показателей надежности при резервировании устройств. Причем резервирование аппаратуры ДЦ охватывает не только средства вычислительной техники (контроллер, чем обычно ограничиваются разработчики систем ДЦ), но и все элементы, непосредственно обеспечивающие непрерывность перевозочного процесса (устройства сопряжения по контролю и управлению ЭЦ, каналы, каналообразующая аппаратура, источники питания).

Предусматриваются следующие режимы переключений на резервную аппаратуру:

автоматический — для обеспечения периодичности реального функционирования полукомплектов, при нарушениях работы одного из полукомплектов на основе диагностической информации, которой обмениваются контроллеры по локальной вычислительной сети;

дистанционный — при систематических сбоях КП, посылкой команды телеуправления поездным диспетчером;

ручной — электромеханик нажимает соответствующую кнопку на панели управления внутри шкафа.

Кроме того, резервирование также обеспечивает съем и передачу информации о состоянии контролируемых объектов по независимым программно-аппаратным каналам, повышающим достоверность информации, что особенно важно во вспомогательных режимах управления при принятии диспетчером решения о пользовании ответственными командами.

В современных системах ДЦ увеличен объем передаваемых ответственных команд, реализуемых по правилам построения безопасных схем.

Перечень команд вспомогательного режима управления включает в себя:

аварийную смену направления на перегоне, оборудованном двусторонней автоблокировкой;

искусственное размыкание маршрутов;

вспомогательное открытие переезда;

вспомогательный перевод стрелок при ложной занятости рельсовой цепи стрелочно-путевой секции;

разблокирование перегона на малодеятельных участках ДЦ, оборудованных устройствами счета осей для контроля перегонов, в случае сбоя в их работе;

пользование пригласительными сигналами (для метрополитенов).

Выполнение этих функций системой повышает живучесть перевозочного процесса при нарушениях нормальной работы устройств СЦБ.

Современные системы ДЦ также интегрируют и новейшие информационные технологии (рис. 1).

На уровне центра управления ДЦ различают шесть основных функциональных подсистем:

диалоговую;

управления и контроля состояния объектов управления (ОУ) систем ЖАТ (система телемеханики в узком смысле слова по МЭК 870-1-1—93);

моделирования, прогноза и отображения хода технологического процесса (включает в себя график движения, поездную, вагонную и локомотивную модели);

нормативно-справочной информации;

самоконтроля и диагностирования системы и оборудования;

протоколирования работы системы.

Диалоговая подсистема должна обеспечивать отображение информации и взаимодействие оперативного персонала (ОП) с ДЦ данного участка, соседних полигонов управления (диспетчерских участков, узлов и крупных сортировочных, участковых и пассажирских станций), с другими информационно-управляющими системами (системой выдачи предупреждений об ограничениях скорости, устройствами телемеханики, энергоснабжения и др.), а также связь с вышестоящими системами и информационно-вычислительным центром (ИВЦ) дороги.

Подсистема управления и контроля состояния объектов управления систем ЖАТ должна обеспечивать выполнение функций ТУ-ТС. Задачами этой подсистемы является не только прием, обработка и формирование приказов, но и обеспечение требуемых уровней сигналов для соответствующего канала, а также защита от электромагнитных помех и грозы.

П одсистема моделирования и управления, прогноза и отображения хода технологического процесса (ТП) на полигоне должна обеспечивать перемещение номера поезда на экране монитора, предоставлять информацию о подходах и вступлении поездов в зону полигона управления, о дислокации поездов, локомотивов и вагонов на полигоне, готовности и резерве времени локомотивных бригад, графике исполненного движения (ГИД) поездов. Динамические модели (вагонная, локомотивная и поездная) должны вестись на основе объективных данных, полученных техническими средствами в режиме реального времени. Информация о состоянии стационарных путевых объектов обновляется в ритме реального перевозочного процесса. Результаты моделирования являются основой для отображения прогнозного графика и своевременного информирования ОП о предстоящих технологических операциях. Совместно с другими подсистема моделирования и управления реализует автоматическое управление маршрутами на основе прогнозного графика после согласия диспетчера или по задаваемой им программе пропуска поездов. Должна обеспечиваться возможность безопасного предварительного задания маршрута при установленном враждебном маршруте. Предварительно заданный маршрут должен устанавливаться автоматически с выдержкой времени не менее 5 с после размыкания установленного враждебного маршрута. Системой ЭЦ должен исключаться перевод стрелок в случае преждевременного размыкания секций в предыдущем маршруте. Предварительно заданные маршруты должны визуально контролироваться ДНЦ.
