1. Источники излучения и промежуточная среда.

В зависимости от задач, решаемых конкретной оптико-электрон­ной системой, источник излучения может являться объектом наблю­дения (целью) или фоном.

Если иметь в виду физическую природу излучения источника, то следует прежде всего различать собственное и отраженное излучение.

Однако наиболее часто классифицируют источники излучения по таким признакам, которые позволяют отнести их к одной из двух

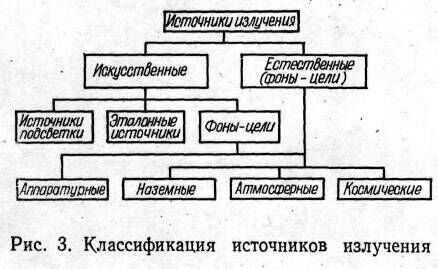

больших групп— естественным и искусственным источникам излучения. Классификация источников излучения по этим признакам приведена на рис.3.

К искусственным ис­точникам излучения, ис­пользуемым в активных системах (источники под­светки), относятся лампы накаливания,газоразрядные и дуговые лампы, пиротехнические источники излучения и оптические квантовые генераторы (лазеры).

Эталонными источниками излучения наиболее часто являются модели абсолютно черного тела, в качестве которых могут исполь­зоваться либо специально обработанные поверхности и покрытия, либо полые излучатели. Функции эталонных источников выполняют также различные лампы и оптические квантовые генераторы, приме­няемые при калибровке приборов и имитации излучения фонов и целей.

К наземным естественным и искусственным источникам излучения можно отнести деревья, кусты, камни, землю, воду, песок, здания, транспортные средства, людей, животных и т. д. В атмосфере Земли существуют такие источники излучения, как атмосферные газы, пары воды, облака, пыль, полярные сияния, двигатели и обшивка самолетов, ракеты и др. Космическими источниками излучения являются Солнце, Луна, планеты, звезды,туманности, искусственные спутники Земли (ИСЗ), ракеты, космическая пыль и пр.

Отдельные детали и узлы аппаратуры могут излучать значитель­ное количество энергии, воспринимаемой приемником. К ним отно­сятся элементы объектива — линзы и зеркала, а также защитные окна и обтекатели. Эти источники излучения называются аппара­турными.

Между источниками излучения и прибором всегда существует некоторая среда, в которой происходит ослабление энергии за счет поглощения и рассеяния. Большей частью поглощающей и рассеивающей средой является земная атмосфера, в которой происходит погло­щение излучения молекулами воды, углекислого газа и озона, а рас­сеяние связано с наличием скопления молекул атмосферных газов, частиц пыли и капелек воды.

2. Оптическая система.

Поток излучения от его источников (цели и фона) после прохожде­ния через ослабляющую среду воспринимается оптической системой оптико-электронного прибора, которая состоит из различного рода комбинаций защитных стекол, линз, зеркал, призм, диафрагм, щелей, фильтров, решеток и выполняет две главные функции. Первая функция состоит в том, чтобы собрать возможно больший поток приходящего излучения и с минимальными потерями направить его на приемник.

Вторая функция оптической системы заключается в оптической фильтрации приходящего сигнала, с целью увеличения отношения величины сигнала к шуму фона. Различают два вида оптической фильтрации — спектральную и пространственную. Спектральная фильтрация осуществляется с помощью оптических фильтров (абсорб­ционных, дисперсионных, отражающих и интерференционных, т. е. оптических материалов — стекол и кристаллов, а также диэлектри­ческих и металлических покрытий, нанесенных на оптические мате­риалы) и имеет целью ограничить излучение, падающее на приемник, определенным интервалом длин волн. Фильтры могут ограничивать спектральный диапазон пропускания с одной стороны, «отрезая» коротковолновое или длинноволновое излучение, или с двух сторон, выделяя определенную полосу. Пространственная фильтрация осуществляется пространственными фильтрами — диафрагмами, щелями, растрами и служит для выделения излучения цели из излу­чения фона за счет отличия геометрических размеров и формы соот­ветствующих целей от элементов фона.

Дополнительными функциями оптической системы в различных оптико-электронных приборах являются обеспечение необходимого поля обзора при заданном поле зрения, обеспечение процесса слеже­ния за целью или получения информации о ее координатах, модуля­ция постоянной составляющей излучения, падающего на чувстви­тельную площадку приемника, защита внутренней полости прибора от пыли, влаги и других вредных воздействий окружающей среды.

В процессе концентрации потока излучения на чувствительной площадке приемника неизбежно происходят его потери в обтекателе,. линзах, зеркалах, элементах, осуществляющих пространственную фильтрацию, и на поверхности приемника. Эти потери связаны с поглощением энергии в оптических материалах, неполным отраже­нием зеркал, виньетированием и другими причинами. Тем не менее в результате применения оптической системы поток излучения, падающий на приемник, в той или иной мере усиливается. Наиболь­шее усиление достигается для случая наблюдения удаленных мало­размерных (точечных) объектов, когда изображение объекта наблю­дения полностью вписывается в размеры чувствительной площадки приёмника излучения. При этом усиление равно отношению площади входного зрачка объектива к площади чувствительной площадки приемника с учетом всех потерь в оптической системе. Общий коэф­фициент пропускания оптической системы редко превышает 20 %,особенно если учесть, что более 50 % излучения теряется за счет модуляции. Дополнительные потери происходят на поверхности чув­ствительной площадки и в объеме приемника излучения. Например,от поверхности сернистосвинцового фоторезистора отражается и, следовательно, теряется около 35 % падающего излучения, если применяется неиммерсионная оптическая система.

Важнейшей частью оптической системы любого оптико-электрон­ного прибора является объектив (рис.4), который служит в первую очередь для сбора (фокусирования) энергии и образования изображе­ния наблюдаемого объекта и всего поля излучения. Требования к качеству этого изображения определяются задачами, стоящими перед всем прибором, условиями его работы и конструктивными особенностями. При выборе конструкции объектива всегда прихо­дится искать компромиссное решение с точки зрения улучшения пропускания, т. е. уменьшения потерь излучения, и обеспечения заданного качества изображения.

Простейшим объективом является одна линза со сферическими поверхностями. Линза характеризуется четырьмя параметрами: ра­диусами кривизныR₁ и R₂, показателем преломления п и толщиной /\. Параллельный пучок лучей, падающих на линзу от бесконечно удаленного точечного источника, фокусируется за линзой на расстоя­нии f' от нее. Отрезок f', называемый задним фокусным расстоянием линзы, определяется выражением f' = R₁R₂/(n — 1) (R₂ — R₁).

В первом приближении можно считать, что линза со сферическими поверхностями преобразует падающую на нее плоскую волну в сфери­ческую. Однако практически даже при идеально сферических по­верхностях линзы фронт волны на выходе будет иметь отклонения от идеальной сферы, называемые аберрациями. Для улучшения сферичности волнового фронта, т. е. уменьшения аберраций, поверхностям линз придается несферическая или асферическая форма. Но и при полном уничтожении аберраций изображение точечного источника излучения, создаваемое оптической системой, представляет собой не точку, а пятно конечных размеров в связи с ограниченными размерами отверстия объектива, приводящими к дифракции падающей световой волны. Качество изображения менее совершенных систем определяется расфокусировкой, сферической аберрацией, комой, астигматиз­мом и т. д.

Однолинзовый объектив имеет практически все виды аберраций, из которых особенно велики хроматизм и сферическая аберрация, поэтому основным его недостатком является плохое качество изобра­жения. Гораздо лучшего качества можно добиться, используя про­стые двухлинзовые объективы. Их относительное отверстие (отноше­ние диаметра к/фокусному расстоянию) обычно не превышает 1 : 3 при угле поля зрения до 10° и диаметре входного зрачка не более 100—150 мм. Для достижения хорошего качества изображения при больших" углах поля зрения применяют более сложные системы — триплеты и многолинзовые объективы, которые, однако, обладают относительно худшим пропусканием.

В качестве материала для изготовления линз и окон в тепловиде­нии обычно используются различные оптические среды: полупровод­никовые материалы кремний и германий в виде моно- и поликристал­лов; поликристаллические соединения, полученные горячим прессо­ванием, — оптическая керамика («Иртран» в США); селенид цинка (ZnSe) и сульфид цинка (ZnS), полученные путем химического осажде- ния из газовой фазы; а также халькогенидные стекла типа ИКС (Т11173 фирмы «Тексас инструменте» в США). Особенно широко используются кремний и германий, благодаря высоким показателям преломления (4,0 для германия и 3,4 для кремния) и механической прочности.

Многие недостатки линзовых оптических систем отсутствуют у зеркальных объективов. В качестве простейшего объектива в этом случае часто используется одиночное (сферическое) зеркало. Для сферического зеркала с радиусом кривизны поверхности, равным R, приближенное значение фокусного расстояния равно R/2. Если. вместо зеркала со сферической поверхностью применить асферическое зеркало (параболическое, гиперболическое и т. д., можно устранить сферическую аберрацию и улучшить качество изображения. До­вольно широко используются и более сложные зеркальные объективы, например двухзеркальные, включающие в себя кроме основного вогнутого зеркала с отверстием в центральной зоне контррефлектор, который может быть плоским, вогнутым или выпуклым, в том числе и по асферической поверхности. Зеркальные объективы не обеспечи­вают хорошего качества изображения в широком поле зрения. Нали-чие контррефлектора приводит к экранированию части приемной поверхности зеркального объектива. Многие достоинства линзовых и зеркальных систем объединены в зеркально-линзовых оптических системах, в которых, наряду с достаточно хорошим пропусканием,можно достичь больших относительных отверстий и значительных углов поля зрения. К зеркально-линзовым системам относятся си­стемы Шмидта, Максутова и другие. Применение в зеркально-линзо­вых системах зеркал Манжена (с внутренним отражением) позволяет значительно уменьшить сферическую аберрацию.

В оптико-электронном приборе фокусирующая оптическая система представляет собой один из элементов тракта передачи и прербразования сигнала (и элементов фона). Именно это ее свойство,влияющее на процесс обработки информации, подлежит изучению .

Внутренняя структура и аберрационные свойства фокусирующих оптических систем составляют предмет геометрической оптики.

3. Приемники излучения (определение и классификация)

Приемник излучения является основным элементом оптико-электронного прибора. По существу, само название приборов — оптико-электронные—обязано свойству приемника преобразовывать поток излучения в электрический сигнал.

Существуют различные определения приемника излучения, однако все они отражают главное свойство приемника — способность обна­руживать наличие излучения путем преобразования его в энергию других видов для последующей регистрации. В иностранной техни­ческой литературе это свойство приемника излучения находит выражение в названии — детектор, т. е. обнаружитель.

Таким образом, приемник излучения представляет собой устрой­ство, служащее для восприятия энергии излучения и преобразования ее в энергию других видов с целью последующей регистрации резуль­тата этого преобразования, приводящей к обнаружению.

Процесс обнаружения излучения состоит из двух основных этапов: преобразования энергии оптического излучения в другой вид энергии и регистрации преобразованной энергии. Например, в термо­элементе поток излучения вызывает появление электродвижущей силы, которая регистрируется обычным образом (гальванометром); в эвапорографе энергия излучения поглощается и вызывает нагрев и испарение масляной пленки, изменение толщины которой регистри­руется интерференционными методами и т. д.

Приемники излучения могут классифицироваться по следующим признакам: виду энергии, в которую преобразуется излучение; характеру изменения чувствительности приемника при изменении длины волны падающего излучения; области спектра, где они наибо­лее чувствительны и находят наибольшее применение; рабочей температуре чувствительного слоя.

По виду энергии, в которую преобразуется излучение, приемники излучения делятся на тепловые, фотоэлектрические или фотонные, люминесцентные, фотохимические.

В тепловых приемниках энергия излучения преобразуется в теп­лоту, а регистрация преобразования сводится к измерению прираще­ния температуры приемной площадки, нагретой вследствие облуче ния. Способ регистрации изменения температуры определяет кон­кретный тип теплового приемника излучения.
