Канал «вниз» обычно полностью аналогичен по характеристикам и преобразованиям каналу «вверх». Каналы «вверх» и «вниз» образуют дуплексную пару и с этой точки зрения наше рассмотрение архитектуры физического уровня является полным. Стык (интерфейс) абонентского устройства, как правило, включает сигнальные цепи источника, получателя, синхронизации и различные вспомогательные и управляющие цепи.

Даже если сосредоточиться только на рассмотрении особенностей реализации физического уровня и получаемых в результате характеристик систем радиодоступа для различных условий функционирования, ограничений и требований к скорости передачи информации, и т.д., то получится увесистый фолиант. Поэтому в дальнейшем ограничимся системным уровнем изучения проблем и задач радиодоступа на физическом и канальном уровнях модели открытых информационных систем (OSI) и им соответствующих. При этом если подробная информация о технологии, протоколе, интерфейсе или устройстве доступа не требует существенной модификации для правильного восприятия, то читатели будут отсылаться к известным источникам без подробного рассмотрения в материалах книги. Такой подход позволит существенно сократить объем исследуемого материала и в то же время не упустить главное — эволюцию развития технологий, услуг, техники, протоколов, интерфейсов и т.п. систем и сетей радиодоступа.

Если задачей физического уровня считается надежная связь между АС и БС, то для соединений типа «АС — абонент сети общего пользования», обязательно требуется интерфейс с СОП, позволяющий передавать информационные и служебные сигналы, обеспечивающие точную и надежную адресацию абонента и соединение в затребованном режиме и с заданными характеристиками. Интерфейсы с СОП в силу двойного процесса развития отличаются заметным разнообразием.

Традиционными для телефонной связи являются стыки с телефонной сетью общего пользования (ТфОП), которые для аналоговых систем радиодоступа выполняются в виде аналоговых абонентских линий, а для цифровых систем радиодоступа используют интерфейсы по спецификациям El (G.703), V.5.1, V.5.2, позволяющие применять, в том числе методы статистического уплотнения активных каналов. В свою очередь, традиционными для компьютерных сетей были сети с коммутацией пакетов и интерфейсом стандарта Ethernet. Де-факто они служили общим стандартом для СПД ОП.

Стремление разработчиков объединить телефонные, компьютерные сети, сети передачи данных, сети распределения телевизионных программ и т.д., потребовало применения новых типов интерфейсов, поддерживающих управление различными видами трафика. Как один из вариантов, обеспечивающих реализацию сетей с интегрированными услугами рассматриваются интерфейсы асинхронного режима передачи (ATM).

Одним из способов объединения различных видов трафика в одной универсальной среде передачи (УСП) является переход на сети с полностью IP протоколами обмена. Это означает построение интерфейсов с УСП на основе IP-протоколов.

Сети и системы радиодоступа по характеристикам и принципам построения опорной сети могут быть классифицированы в соответствии с рис. 1.10.

Опорные сети радиодоступа первого поколения являются аналоговыми и используют частотную модуляцию, частотное разделение каналов, частотное дуплексное разделение. Однако, несмотря на отсутствие разнообразия в построении радиоинтерфейса, для этих систем используются методы коммутации каналов, коммутации сообщений, например, занятия свободного частотного канала первым абонентом из очереди и выделенные каналы связи.

На примере аналоговых систем радиодоступа весь мир почувствовал перспективность применения радиотехнологий в домашних условиях. Это доказали первые бесшнуровые телефонные аппараты (БТА), позволяющие подключать несколько трубок к одной базе БТА. Всевозможные удлинители телефонных каналов освободили операторов от необходимости прокладки кабеля к абоненту. Фактически первые сети обеспечивали обслуживание на пи-косотовом и макросотовом уровнях. Как правило, в аналоговых сетях используется одна БС, что существенно удешевляет реализацию сети. Если аналоговые БТА на сегодняшний день повсеместно распространены, то аналоговые макросотовые сети применяются в основном для телефонизации населения в сельской местности.

БТА предназначены для обслуживания подвижных абонентов, находящихся в пределах производственного, офисного помещения или дома. В свою очередь макросотовые сети обеспечивают подключение фиксированных абонентских устройств. В частности, оказалось выгодным развертывание сетей таксофонов на основе аналоговых сетей радиодоступа, благодаря их возможностям по изменению местоположения в пределах зоны обслуживания. Такие проекты реализовывались на базе оборудования ACSHIONET фирмы Nokia с применением стандарта МРТ 1327.

Цифровые опорные сети могут быть построены с использованием всех видов коммутации. Методы коммутации пакетов, начиная с систем третьего поколения, прочно вошли во все протоколы обмена пикосотовых, микросотовых и макросотовых сетей, служа общей средой обмена трафиком (информацией).

Сохраняются и активно существуют сети цифровой передачи с коммутацией каналов, использующие, например, протоколы IS-95.

В цифровых, а особенно IP-сетях заметным становится «разделение труда» между системами радиодоступа. Четко выделяются системы малого радиуса действия, которые разделяются на внутриофисные и наружные сети.

Локальные компьютерные сети, сети всевозможных приемопередающих устройств в составе сенсоров, приводов, БТА цифровых стандартов (DECT, СТ2 и др.) создают нашу среду обитания. Широко распространены сети радиодоступа городского масштаба (MAN). Построение их по сотовому принципу позволяет предположить, что скоро будут созданы региональные (город и область, несколько городов) и глобальные опорные сети радиодоступа с зоной действия, распространяющейся на всю страну.

Несмотря на то, что изначально сети радиодоступа ориентированы на обслуживание фиксированных в пространстве абонентов, жизнь и растущие потребности заставляют создавать условия, когда абонент не выключается из работы в сети, перемещаясь в зоне обслуживания.

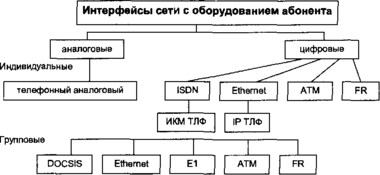

Для завершения характеристики сетей радиодоступа приведем классификацию стыков (интерфейсов) абонентских устройств с оборудованием абонента (рис. 1).

Рис. 1. Классификация абонентских интерфейсов систем радиодоступа

Заключение

Исторически первым стыком, применяемым в системах радиодоступа, были телефонные аналоговые розетки (разъем RG 11), которые устанавливались в первых удлинителях ТЛФ каналов, БТА в виде радиорозеток и перешли в современные системы. Количество аналоговых телефонных розеток может достигать на одном абонентском устройстве до нескольких десятков.

Список литературы

1. Волков Л.Н «Системы цифровой радиосвязи. Базовые методы и характеристики», 2005

2. Григорьев В.А, Лагутенко О.И, Распаев Ю.А. - Сети и системы радиодоступа

3. Громаков Ю.А. «Стандарты и системы подвижной радиосвязи», 1998
