Испытания на воздействие акустического шума

Испытания проводят с целью определения способности изделий выполнять свои функции, сохраняя параметры в пределах норм, указанных в НТД и программе испытаний в условиях воздействия повышенного акустического шума.

В отличие от МВ, при которых вибрация передаётся изделиям главным образом через точки крепления, звуковое давление возбуждает детали ЭС с помощью распределённого усилия, значение которого зависит не только от уровня звукового давления, но и от площади элементов. Наиболее критичным для ЭС является совместное воздействие звукового давления акустического шума и вибрации, при котором могут возникать резонансные явления преимущественно на частотах 1500÷2000 Гц.

Испытания на воздействие АШ проводят одним из двух методов:

• метод воздействия на изделие случайного акустического шума;

• метод воздействия тона меняющейся частоты

Таблица 7 - Режим испытаний

Испытание на воздействие акустического шума проводят путём воздействия на ЭС шума с заданным равномерным звуковым давлением в определённом спектре с частот в диапазоне 125÷10000 Гц. Продолжительность воздействия составляет пять минут, если не требуется большее время для контроля и/или измерения параметров.

Испытание на воздействия акустического тонаменяющейся частоты проводят в том же диапазоне частот при плавном изменении частоты от низшей к высшей и наоборот (один цикл) по всему диапазону.

При этом в диапазоне частот 200÷1000 Гц уровень звукового давления соответствует табличному, а на частотах больше и меньше должно происходить снижение уровня на 6 дБ/акт относительно уровня 1000 Гц. Время испытаний 30 мин, если не оговорено особенно.

Первый из методов предпочтительнее, когда изделие имеет несколько f_РЕЗ и сложную конструкцию, второй - при испытании простых изделий, имеющих малую f_РЕЗ или критичны к воздействию звукового давления определённой частоты.

Испытательное оборудование

Испытания изделий на воздействие АШ проводят:

• на открытых стендах с работающим двигателем;

• в закрытых блоках с натурным источником шума;

• в акустических камерах.

В качестве источника шума используется электродинамические преобразователи, реактивные струи воздуха, специальные сирены.

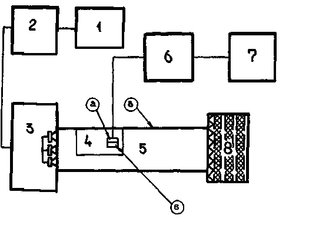

Рисунок 3 Камера отраженной волны

1 – ЗГ; 2 – усилитель; 3 – излучатель; 4 – поворотный рупор; 5 – испытательная камера; 6 – усилитель; 7 – система записи; 8 – акустическая раковина

Рисунок 4 Камера падающей волны

1 – ЗГ; 2 – усилитель; 3 – излучатель; 4 – поворотный рупор; 5 – испытательная камера; 6 – усилитель; 7 – система записи; 8 – акустическая раковина

Данные источники могут устанавливаться в камерах с возрастающей волной и отражательного типа.

Оба типа камер построены на использовании явлений отражения и поглощения звуковых волн при их распространении в замкнутом объёме. Т.о. могут быть достигнуты звуковые давления в 170 дБ в узкой и до 150 дБ в широкой полосе частот.

Широкое распространение получили акустические камеры реверберационного типа. Схема такой камеры имеет вид:

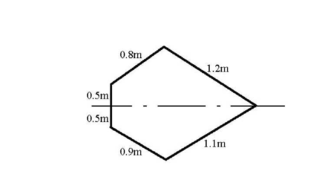

Рисунок 5 - Схема камеры реверберационного типа

(m ≥ в 2 раза наибольшего габаритного размера изделия)

ЛИТЕРАТУРА

1. Глудкин О.П. Методы и устройства испытания РЭС и ЭВС. – М.: Высш. школа., 2001 – 335 с. 2001

2. Испытания радиоэлектронной, электронно-вычислительной аппаратуры и испытательное оборудование/ под ред. А.И.Коробова М.: Радио и связь, 2002 – 272 с. 2002

3. Млицкий В.Д., Беглария В.Х., Дубицкий Л.Г. Испытание аппаратуры и средства измерений на воздействие внешних факторов. М.: Машиностроение, 2003 – 567 с 2003

4. Национальная система сертификации Республики Беларусь. Мн.: Госстандарт, 2007

5. Федоров В., Сергеев Н., Кондрашин А. Контроль и испытания в проектировании и производстве радиоэлектронных средств – Техносфера, 2005. – 504с. 2005
