1 – АЧХ одиночного громкоговорителя, 2 – АЧХ колонки, состоящей из двух головок
Рисунок 5

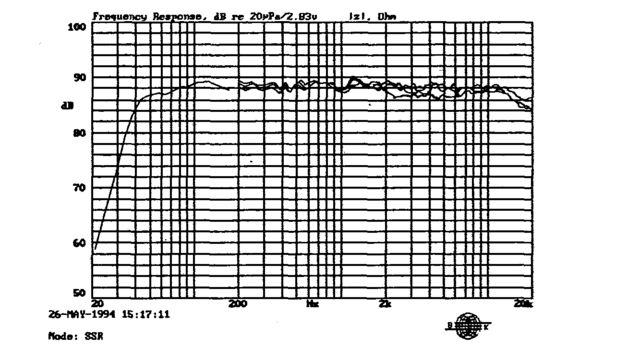

Многополосные акустические системы. Для получения высокого качества воспроизведения звука создают сложные акустические системы, содержащие фазоинвертор, обеспечивающий воспроизведение нижних частот; закрытый ящик с головкой, воспроизводящей средние частоты, и высокочастотную головку. Головки громкоговорителя подсоединяются к источнику сигнала через разделительные фильтры. Типичные АЧХ сложной акустической системы приведены на рис. 6.
В соответствии с требованиями международных стандартов акустические системы подразделяют на три группы сложности: 0 (высшую), 1 и 2. Параметры акустических систем должны соответствовать значениям, приведенным в таблице 1. Частотные характеристики должны укладываться в поле допусков, показанное на рис. 7.
Рисунок 6

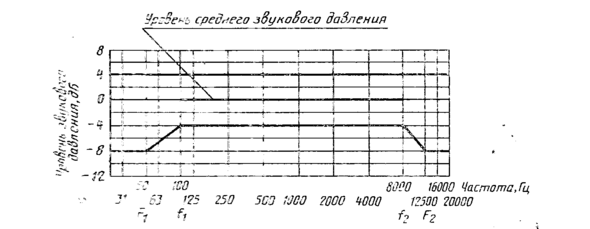

Поле допусков АЧХ акустических систем 1-й группы сложности.
Поле допусков АЧХ акустических систем 2-й группы сложности
Рисунок 7

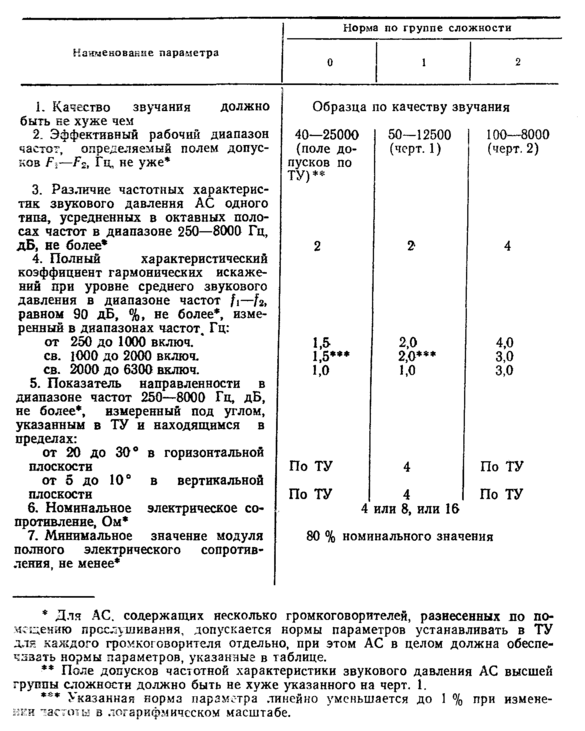

Таблица 1. Требования к параметрам акустических систем
