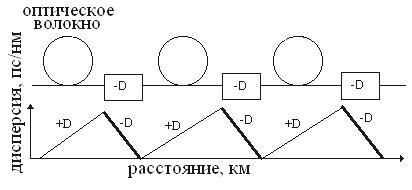

Рис. 4.1. Применение устройства компенсации дисперсии

Большинство типов телекоммуникационного волокна в рабочей области спектра обладает положительной дисперсией, поэтому для их компенсации используются устройства с отрицательной дисперсией.

Наиболее распространенными устройствами для компенсации дисперсии ВОЛС являются:

• отрезки компенсирующего дисперсию волокна (DCF);

• устройства на основе брэгговских дифракционных решеток с изменяющимся периодом решетки;

• интерферометрические устройства.

Класс устройств, основанных на управлении пространственным распределением дисперсии волоконно-оптической линии связи для обеспечения нулевого суммарного значения дисперсии для всей линии, является наиболее удобным и находит наибольшее практическое применение.

Ко второму классу относятся устройства, использующие либо модуляцию передаваемого сигнала, либо специальную обработку сигналов на фотоприемнике для восстановления информации. Наиболее широко в этом классе применяются устройства компенсации дисперсии, основанные на внесении линейной частотной модуляции передаваемого сигнала (чирпировании сигнала), знак которой противоположен модуляции, возникающей в ОВ.

К классу нелинейно-оптических методов компенсации хроматической дисперсии относится инверсия спектра световых сигналов в середине линии связи. Принцип работы инверторов спектра основан на явлении обращения волнового фронта (ОВФ), которое заключается в преобразовании одной волны в другую с идентичным распределением амплитуды и фазы и с противоположным направлением распространения. ОВФ получают методом четырехволнового смешения [8]. В этом методе в нелинейной среде интерферируют четыре световых пучка. Три из них подаются извне: объектный пучок, который требуется обратить, и две опорные волны. Опорные пучки, распространяющиеся навстречу друг другу, имеют обычно плоский волновой фронт и одинаковую частоту, ту же, что и объектный пучок. Объектный пучок может направляться в среду с любого направления. Четвертый — генерируемый пучок — обращен по отношению к объектному. В результате прохождения устройства инверсии импульс сохраняет свою форму, но передний фронт становится длинноволновым, а задний фронт – коротковолновым. Инвертор устанавливается в середине линии связи, поэтому из-за дисперсии во второй половине линии восстанавливается первоначальная форма оптического импульса.

4.1.1. Оптическое волокно, компенсирующее дисперсию.

Оптическое волокно с компенсацией дисперсии является основным компонентом при статическом подавлении хроматической дисперсии. Его отрицательная хроматическая дисперсия в несколько раз превышает положительную хроматическую дисперсию одномодового волокна. Добавление участка волокна с компенсацией дисперсии определенной длины компенсирует дисперсию линии передачи, обращая ее в ноль. Отрицательная дисперсия, как правило, обеспечивается уменьшением диаметра сердцевины и слабым волноводным распространением. К сожалению, недостатком таких волокон со слабым каналированием света является увеличение затухания и потерь на изгибы.

Один из недостатков использования волокна DCF для компенсации дисперсии заключается в волновой зависимости хроматической дисперсии D(). В линейном приближении эту зависимость описывает параметр S - наклон дисперсионной кривой. Компенсация дисперсии, например, статическим методом на одной длине волны приведет к неточной компенсации на других длинах волн в системах DWDM.

Для количественного сравнения качества компенсации дисперсии часто используют понятие добротности компенсирующего волокна [7]. Добротностью компенсирующего волокна называется отношение абсолютного значения дисперсии, выраженного в пс/нм/км к затуханию, выраженному в дБ/км. Добротность не единственный показатель качества компенсирующего дисперсию волокна. Необходимо учитывать, в частности, насколько высока чувствительность к потерям на изгибах. Поэтому, при использовании значения добротности для сравнения различных видов оптических волокон нужно стремиться к тому, чтобы измерять добротность в тех условиях, в которых ОВ будет реально работать.

Оптические волокна DCF с высоким показателем добротности используются как дополнительные элементы линии связи, они увеличивают потери в линии, примерно, на 30%. Так, для пролета длиной 300 км может потребоваться около 50 км волокна с компенсацией дисперсии, при этом дополнительные потери мощности составят 18 дБ.

Р

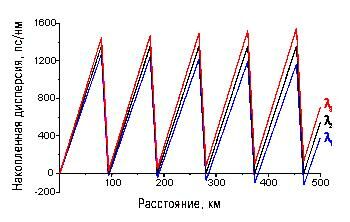

ис. 4.2. Поведение накопленной дисперсии в линии (период 80 км SMF + DCF) с компенсацией дисперсии для одной длины волны.

Для компенсации дисперсии применяется также новый тип ОВ, названного оптическим волокном с обратной дисперсией (RDF). Волокно RDF обладает коэффициентом дисперсии примерно равным по величине и противоположным по знаку соответствующему параметру стандартного одномодового волокна. Измеренное значение потерь на изгиб в RDF волокне оказалось меньше, чем в стандартном ОВ. Это позволяет изготавливать оптические кабели с RDF волокном. Кабель на основе RDF волокна соединяется с ОК на основе стандартного ОВ примерно той же длины. Дисперсионный коэффициент такого соединения не превышает ±0,5пс/нм/км в полосе длин волн 1530нм - 1564нм. Поскольку затухание RDF волокна 0,25 дБ/км при затухании стандартного волокна 0,2 дБ/км, среднее затухание в линии равно 0,225 дБ/км. Еще одним преимуществом RDF волокна является меньшая по сравнению с DCF нелинейность.

Рассмотренные выше различные типы компенсирующих дисперсию волокон позволяют достаточно хорошо компенсировать дисперсию и наклон дисперсионной зависимости стандартного оптического волокна (SMF).

В настоящее время в большинстве модулей компенсации дисперсии используется DC волокно, т.к. такие модули не потребляют мощность, имеют малую стоимость и удобны в применении (обычно размещается на выходе оптического усилителя).

4.1.2. Компенсаторы на основе брэгговских решеток с переменным периодом.

Компенсаторы на основе брэгговских решеток с переменным периодом привлекают в последнее время большое внимание исследователей своими большими потенциальными возможностями. Волоконная брэгговская решетка FBG (fiber Bragg grating) - оптический элемент, основанный на периодическом изменении показателя преломления сердцевины или оболочки оптического волокна. Принцип работы компенсаторов на основе брэгговских решеток с переменным периодом поясняет рис. 4.3. Он основан на том, что компоненты с различной длиной волны отражаются от различных участков решетки и, таким образом, проходят различный путь. Решетки записываются (прочерчиваются) в волокне с использованием фоточувствительности определенных типов оптических волокон. Обычное кремниевое волокно при добавлении примеси германия становится чрезвычайно фоточувствительным. Подвергая это волокно воздействию ультрафиолетового света, можно вызвать изменения показателя преломления в сердцевине волокна. В таком волокне решетка может быть создана с помощью облучения волокна двумя интерферирующими ультрафиолетовыми пучками. Это заставляет интенсивность излучения изменяться периодически по длине волокна. Там, где интенсивность высокая, показатель преломления увеличивается, а где она мала, показатель остается без изменений [4].

Фазовый сдвиг в компенсаторах на волоконных решетках зависит от модуляции интервалов между зонами с повышенным показателем преломления в решетке. Если эти интервалы возрастают вдоль волоконной решетки, то длинноволновая часть сигнала проникнет глубже в решетку, прежде чем полностью отразится. Это приводит к задержке длинноволновых составляющих относительно коротких. Если расстояние между коротковолновой и длинноволновой частями решетки составляет 1 мм, то длинноволновые составляющие будут задержаны приблизительно на 10 пс.

Р

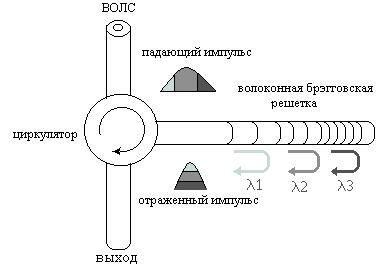

ис. 4.3. Брэгговская решетка, предназначенная для компенсации дисперсии.

Так как период решетки изменяется вдоль волокна, то и условия отражения для различных спектральных компонент выполняются на разных участках. Для компенсации положительной дисперсии стандартного одномодового волокна используются решетки, а которых коротковолновые составляющие световой волны отражаются в точке, расположенной дальше от начала устройства, чем точка, в которой отражаются длинноволновые составляющие. Тем самым коротковолновые составляющие задерживаются относительно длинноволновых составляющих.

В идеале желательно получить решетку, которая вносит большую дисперсию для широкого диапазона длин волн для применения в системах передачи WDM и DWDM. Максимальная задержка, которая может быть получена с помощью решетки, составляет 1 нс. Эта задержка соответствует произведению дисперсии, вносимой решеткой и длины волны, на которой она возникает. Следовательно, можно получить решетки, которые вносят большую дисперсию для малых диапазонов волн, 1000 пс/нм в диапазоне 1 нм, или малую дисперсию в больших диапазонах волн, например, 100 пс/нм в диапазоне 10 нм. Заметим, что 100 км стандартного волокна вносят общую дисперсию 1700 пс/нм. Поэтому на практике для того, чтобы использовать решетки с линейно изменяющемся периодом для оптического волокна длиной несколько сотен километров, они должны быть очень узкодиапазонными, т.е. необходимо использовать разные решетки для различных длин волн.

Поэтому решетки с линейно изменяющейся постоянной идеально подходят для компенсации отдельных длин волн. Напротив, компенсирующее волокно (DCF) лучше подходит для компенсации широкого диапазона длин волн в системах WDM и DWDM. Однако, по сравнению с решетками с линейно изменяющейся постоянной, DCF вносят большие потери и дополнительные задержки из-за увеличивающихся нелинейностей.

Фазовый сдвиг, вызываемый волоконной решеткой, можно настраивать изменяя интервалы между зонами с повышенным показателем преломления, изменяя показатель преломления самого волокна и воздействуя на оба эти фактора одновременно. Действуя по отдельности, или одновременно, можно изменять положение точки отражения для конкретной длины волны в ОВ. Такие решетки с переменным периодом называются чирпированными.

Эти устройства могут быть компактными. Решетка длиной 5 см, в принципе, может компенсировать дисперсию в системе длиной 300 км с внешней модуляцией и скоростью передачи 10 Гбит/с.

Но FBG имеют и существенные недостатки:

• решетки изготавливаются фотоспособом из фоточувствительного ОВ, со временем под действием световых сигналов происходит нарушение решетки (размывание);

• у большинства компенсаторов на основе волоконных решеток имеется недостаток, заключающийся в том, что сигнал с компенсированной дисперсией отражается в обратном направлении, поэтому для отделения входа от выхода нужно использовать оптический циркулятор;

• для нормального функционирования устройства на основе FBG необходима стабилизация температурных условий, что увеличивает общую стоимость компенсатора.

4.1.3. Компенсаторы хроматической дисперсии на основе планарных интерферометров и микро-оптических устройств.

Некоторые оптические интерферометры, в частности эталоны Фабри - Перо, Жире - Турнуа и Маха - Цендера, обладают дисперсионными характеристиками, которые могут быть использованы для компенсации дисперсии ВОЛС.

Фазовый фильтр (all - phase filter) идеально передает свет на всех длинах волн в своем рабочем диапазоне и может сдвигать фазы на определенных длинах волн. Два важных примера представлены эталонами и кольцевыми резонаторами [7].

В хорошо известном эталоне Фабри - Перо свет курсирует в резонаторе, ограниченном двумя полупрозрачными зеркалами. Резонанс наступает при условии, что в полный путь света между зеркалами туда обратно d укладывается целое число длин волн  в среде с показателем преломления n, или 2d = N/n. Такие резонансные длины волн задерживаются резонатором, что приводит к их фазовому сдвигу относительно других длин волн. Однако эталон Фабри - Перо не является правильным фазовым фильтром, так как свет может покинуть его из любого из двух зеркал.

Менее известный эталон конструкции Жире - Турнуа (Gires - Tournois) действует как фазовый фильтр, так как заднее зеркало является полностью отражающим, и весь свет выходит из частично прозрачного переднего зеркала (см. рис. 4.4). Как и в эталоне Фабри-Перо резонансы возникают, когда полный путь света кратен целому числу длин волн. Свет на резонансных длинах волн испытывает фазовую задержку, проводя больше времени в резонансной полости в сравнении с другими длинами волн.

Р

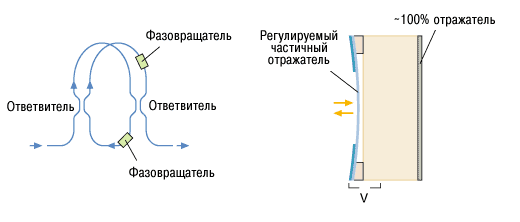

ис. 4.4. Перестраиваемые оптические фазовые фильтры можно построить двумя способами: два фазовращателя помещают в кольцевой резонатор (слева), либо электростатически-управляемая мембрана служит частично пропускающим зеркалом в эталоне Жире-Турнуа (справа)
