_{Uш.доп.  Uш.ож.}

2 Выбор кабеля, типа линии и систем уплотнения

_{Поскольку участок электрифицирован постоянным током, то для защиты от электрической коррозии применяют кабель в защитном полиэтиленовом шланге: МКПАБШп.}

_{Для работы систем передачи К60П и К24Т выбираем двух кабельную линию.}

_{Для организации связи по симметричному кабелю применяют системы передачи К-60П и К-24Т. К-60П применяем для организации дорожной и магистральной связи, а для организации оперативно-технологической связи между отделениями дороги применяем две системы К-24Т.}

_{Поскольку участок электрифицирован постоянным током, то для защиты от электрической коррозии применяют кабель в защитном полиэтиленовом шланге: МКПАБШп (магистральный кабель, кордельно-трубчатая полиэтиленовая изоляция жил, с алюминиевой оболочкой, бронированный двумя стальными лентами, в полиэтиленовом шланге).}

_{Кабели марки МКПАБШП изготовляют ёмкостью 4,7 и 14 четверок; содержит сигнальные пары и контрольную жилу. Контрольная жила не со сплошной, а с прерывистой (прореженной) изоляцией. При нарушении герметичности кабеля и проникновении в него влаги последняя быстрее смачивает контрольную жилу, чем остальные жилы со сплошной изоляцией, т.е. быстрее срабатывает сигнализация о повреждении кабеля, и этим облегчается нахождение места повреждения кабеля.}

_{Кабель имеет семь четвёрок с медными жилами диаметром 1,05 мм, пять сигнальных пар и одну контрольную жилу; сигнальные пары и контрольная жила—медные диаметром 0,7 мм.}

_{В кабельной четвёрке обычно применяют следующую расцветку жил: жила “а” имеет красную расцветку, “b”—жёлтую, “c”—синюю, “d”—зелёную.}

_{Для работы систем передачи К-60П и К-24Т выбираем двух кабельную линию.}

_{Для организации связи по симметричному кабелю применяют системы передачи К-60П и К-24Т. Систему передачи К-60П применяем для организации дорожной и магистральной связи, а для организации оперативно-технологической связи между отделениями дороги применяем две системы К-24Т.}

_{Рисунок 2.1—Разрез кабеля типа МКПАБШп 741,05 + 520,7 + 10,7}

_{1 центрирующий полиэтиленовый кордель,}

_{2 четыре медные жилы,}

_{3 спирально навитый полиэтиленовый кордель,}

_{4 полиэтиленовая трубка,}

_{5 нитка из хлопчатобумажной пряжи,}

_{6 контрольная жила,}

_{7 пять сигнальных пар,}

_{8 поясная изоляция,}

_{9 алюминиевая оболочка,}

_{10 две-три поливинилхлоридные ленты,}

_{11 подушка из кабельной пряжи,}

_{12 две броневые ленты из низкоуглеродистой стали,}

_{13 слой битума,}

_{14 полиэтиленовый шланг.}

_{3 ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АПАРАТУРЫ УПЛОТНЕНИЯ}

_{3.1 Технические данные апаратуры К-60}

_{Система передачи К-60П предназначена для организации шестидесяти каналов тональной частоты на цепях симметричных кабелей МКС и МКБ. На железнодорожном транспорте ее широко используют для работы по кабелям МКП. Система связи двух кабельная однополосная, линейный спектр частот равен 12–252 кГц. Дальность передачи 12500 км. Максимальная длина переприемного участка по тональной частоте составляет 2500 км. Для обеспечения такой дальности в цепь включают обслуживаемые и необслуживаемые промежуточные усилители.}

_{Номинальный относительный уровень передачи в линию без предыскажения по всем каналам равен -5 дБ, с предыскажением по верхнему каналу -1 дБ, по нижнему -11 дБ. Для поддержания остаточного затухания в аппаратуре оконечных и промежуточных станций постоянным током имеются устройства автоматической регулировки усиления—АРУ. Работой устройств автоматической регулировки усиления управляют токи контрольных частот: 16 кГц – наклонная, 112 кГц – криволинейная, 248 кГц – плоская. На оконечных станциях и ОУП-3 используют трехчастотные (плоско-наклонно-криволинейные); на ОУП-2 – двухчастотные (плоско-наклонные) АРУ; на НУП – частотно-зависимую грунтовую АРУ.}

_{Наибольшее усиление усилительных станций на высшей предаваемой частоте для ОП и ОУП составляет 61 дБ, для НУП – 55 дБ. Необслуживаемые усилительные пункты размещают вдоль магистрали в среднем через 19 км, ОУП-2 – через 250-300 км, ОУП-3 – через 500-600 км.}

_{Оконечные и обслуживаемые усилительные пункты имеют местные источники электропитания, НУП получают электропитание дистанционно с ОУП или ОП.}

_{Наибольшее число НУП между ОУП (ОП) при организации дистанционного питания по системе провод-земля равно 12, по системе провод-провод – 6.}

_{Для уменьшения взаимных помех между каналами систем, работающих на параллельных цепях в одной четверке кабеля, в системе передачи предусмотрены два варианта линейного спектра частот. В дополнительном варианте применена инверсия спектров.}

_{Дополнительные данные:}

• _{номинальное затухание усилительного участка на частоте 252 кГц при максимальной температуре грунта, дБ . . . . . . . . . . . . . . . . . . . 51}

• _{разность затуханий контура постоянного наклона в цепи ООС на частотах 247 и 17 кГц, дБ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13}

• _{разность затуханий линейных выравнивателей на частотах}

_{247 и 17 кГц, дБ . . . . . . . . . . . . . . 17.0; 18.6; 20.2; 22; 23.6; 25}

• _{затухание линейных выравнивателей на частоте 252 кГц, дб . . . . . . . . 1}

• _{затухание двух линейных трансформаторов, дБ . . . . . . . . . . . . . . . 1}

• _{магистральные выравниватели:}

1. _{расстояние между ними, км . . . . . . . . . . . . . . . . . . . . . . .60-8}

2. _{затухание на частоте 252 кГц, дБ . . . . . . . . . . . . . . . . . . . . . . 3}

• _{искусственные линии:}

• _{эквивалентная дина кабеля, км . . . . . . . . . . . . . . . . . . . . . . . 3; 6}

1. _{затухание, дБ, на частоте 252 кГц: ИЛ3 . . . . . . . . . . . . . . . . 7.4}

_{ИЛ6 . . . . . . . . . . . . . . . 14.9}

_{ИЛ3-ИЛ6 . . . . . . . . . . . . . 22.3}

_{2) затухание, дБ, на частоте 12 кГц ИЛ3 . . . . . . . . . . . . . . . . 2.2}

_{ИЛ6 . . . . . . . . . . . . . . . . 4.3}

_{ИЛ3-ИЛ6 . . . . . . . . . . . . . 6.5}

• _{пределы изменения усиления грунтовой АРУ при изменении температуры}

_{на 20С (от -2 до + 18С, от -10 до +10С, от +10 до + 30С), дБ; для}

_{кабеля МКС}

_{на частотах: 12 кГц . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1}

_{252 кГц . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.1}

• _{пределы регулировки АРУ по контрольным частотам, дБ:}

_{1) для усилителей с двухчастотной АРУ:}

_{плоская (248 кГц) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  4}

_{наклонная (12 кГц) . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3.5}

_{2) для усилителей с трехчастотной АРУ:}

_{плоская (248 кГц) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  4}

_{наклонная (12кГц) . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3.5}

_{криволинейная (80кГц) . . . . . . . . . . . . . . . . . . . . . . . . . .  3.5}

• _{погрешность частотных АРУ, дБ . . . . . . . . . . . . . . . . . . . . . .  0.5}

• _{погрешность температурной АРУ, дБ . . . . . . . . . . . . . . . . . . .  0.2}

• _{максимальное усиление усилительных станций на частоте 252 кГц}

_{при максимальном положении регуляторов АРУ, дБ:}

_{1) для НУП . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55}

_{2) для ОУП, ОП . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61}

_{- минимальное усиление усилительных станций на частоте 252 кГц, дБ:}

_{1) для НУП . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45}

_{2) для ОУП, ОП . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49}

• _{средняя псофометрическая мощность шумов, пВт, в точке с нулевым}

_{относительным уровнем, вносимых в каналы ТЧ системы:}

_{линейным трактом при дальности передачи 2500 км . . . . . . . . . . . 7500}

_{оборудованием двух оконечных станций с НЧ окончанием каналов}

_{и оборудованием транзита по НЧ . . . . . . . . . . . . . . . . . . . . . . . 500}

_{оборудованием транзита по ВЧ (по первичным группам) . . . . . . . . . . 200}

• _{оборудованием выделения каналов (на 4, 12 и 24 канала) в тракт:}

_{прямого прохождением. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30}

_{выделения и введения четырех каналов . . . . . . . . . . . . . . . . . . . 350}

• _{уровень мощности собственных шумов в спектре одного канала ТЧ}

_{(248-252 кГц), приведенный по входу линейного усилителя, дБ:}

_{НУП и ОУП-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -132}

_{ОУП-3 и ОП . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -129}

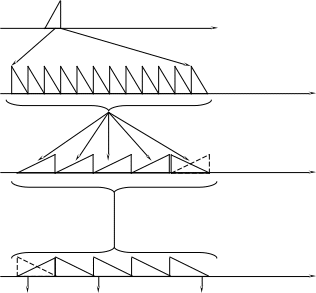

_{3.2 Схема частотных преобразований системы передачи К-60П}

_{0,3 3,4 f , кГц}

_{60 108 f , кГц}

_{в Первичная группа}

_{312 360 408 456 504 552 f , кГц}

_{Вторичная группа}

_{12 60 108 156 204 252 f , кГц}

_{112 246 Линейный}

_спектр

_{Рисунок3.1—Схема частотных преобразований системы передачи К-60П}

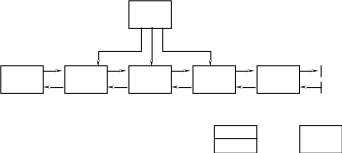

_{3.3 Структурная схема оконечной станции ОК-60П}

_{с 206 СУГО}

_1-5

_{СТВ-ДС СИП-60 СГП СЛУК СВКО11 кабель1}

_{60 ОП кабель2}

_{ССС-7 СДП}

_{ТУ ТМ}

_{Рисунок 3.2—Структурная схема оконечной станции ОК-60П}

_{СТВ-ДС-60 стойка тонального вызова и дифференциальных систем}

_{СИП-60 стойка индивидуального преобразователя}

_{СГП стойка групповых преобразований}

_{СЛУК ОП стойка линейных усилителей и корректоров}

_{СУГО-1-5 стойка унифицированного генераторного оборудования}

_{СВКО-11 стойка вводно-коммутационного оборудования}

_{СДП стойки дистанционного питания}

_{ССС-7 стойки служебной связи}

_{3.4 Назначение и основные технические данные К-24Т}

_{Система передачи К-24Т (кабельная 24-канальная транспортная) работает в диапазоне частот от 12 до 108 кГц и создает 12 прямых каналов, связывающих обе оконечные станции, 9 групповых каналов, параллельно выделяемых во всех промежуточных пунктах и предназначенных для организации групповых связей типа диспетчерских, и 3 многоточечных канала, используемых при передачи дискретной информации. Прямые каналы занимают в линейном тракте диапазон частот 12-60 кГц, групповые организуют в диапазоне от 72 до 108 кГц, многоточечные – от 60 до 72 кГц.}

_{Дальность передачи составляет 500 км. На оконечных и промежуточных станциях предполагается размещение на одной стойке двух систем передачи. Следовательно, общее число организуемых каналов будет: 24 прямых, 18 групповых и 6 многоточечных каналов.}

_{Система передачи К-24Т использует линейный тракт системы К-60П, поэтому уровни передачи в диапазоне частот 12-108 кГц соответствуют диаграмме уровней этой системы.}

_{Промежуточные станции СП К-24Т имеют в своем составе усилительные элементы, компенсирующие затухание, вносимое параллельным подключением устройств промежуточного пункта. Поэтому включение в цепь любого числа промежуточных пунктов, не изменяет диаграммы уровней, что обеспечивает отсутствие переходных влияний между параллельно работающими системами передачи К-60П и К-24Т.}

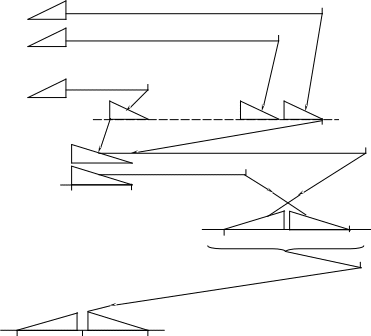

_{3.5Схема частотных преобразований К-24Т}

_{1 108 кГц}
