3. Описание работы погрузо-разгрузочного пункта железнодорожной станции

Железнодоро́жная ста́нция — объект железнодорожного транспорта, имеющий путевое развитие, позволяющее производить операции по приёму, отправке, скрещению и обгону поездов.

Обязательными элементами станции являются:

• Путевое хозяйство — состоит из совокупности железнодорожных путей, как правило, объединённых в парки. Как парки, так и пути в парках могут иметь определённую специализацию (например, сортировочный парк, приёмо-отправочный парк и т. д.). Нумерация путей осуществляется вверх и вниз от главных (по которым, как правило, осуществляется пропуск поездов без остановки) с соблюдением чётности и нечётности нумерации. Между собой пути соединяются стрелками, которые также нумеруются с одной стороны станции чётными, а с другой нечётными номерами. На пассажирских станциях пути могут быть секционированы, что позволяет принимать на путь два короткосоставных пригородных поезда с различных сторон. В этом случае к номеру пути добавляется буква, однако с точки зрения путевого развития станции данный путь всё равно рассматривается как единое целое.

• Полезная длина пути ограничивается предельными столбиками и/или светофорами. Тупиковые пути имеют с одной стороны специальный тупиковый упор и используются для служебных целей и отстоя вагонов и локомотивов.

• Грузовое хозяйство — предназначено для производства грузовых операций и включает в себя погрузочно-выгрузочные пути, терминалы, склады, сортировочные станции и т. д.

• Системы сигнализации и централизации — предназначены для управления движением поездов посредством стрелок, светофоров. Отдельной системой является горочная автоматическая централизация (ГАЦ), которая предназначена для управления роспуском составов на сортировочных горках в сортировочных станциях.

• Станционное здание (вокзал), пассажирские перроны.

Грузовая работа включает следующие операции:

1. Организация грузового хозяйства станций

2. Эксплуатация и содержание сооружений и устройств грузовых районов, складского, весового и холодильного хозяйств

3. Организация погрузочно-разгрузочной работы в грузовых районах станций

4. Комплексная механизация и автоматизация погрузочно-разгрузочных работ

Виды сообщений при перевозках грузов

1. Прямое – в пределах двух и более дорог

2. Прямое смешанное – перевозка по одной накладной с участием двух и более видов транспорта (например, железнодорожно-водное)

3. Прямое международное – перевозка по одной накладной с участием железных дорог двух и более государств

4. Непрямое смешанное - перевозка по разным накладным с участием двух и более видов транспорта

5. Непрямое международное - перевозка по разным накладным с участием железных дорог двух и более государств

Виды отправок

1. Повагонная – предъявляемая по одной накладной партия груза, для перевозки которой требуется предоставление отдельного вагона.

2. Контейнерная – предъявляемая по одной накладной партия груза, для перевозки которой требуется предоставление отдельного контейнера

3. Мелкая – предъявляемая по одной накладной, ограниченная по массе и объему (от 0,02 до 5 тонн и объемом не более 1/3 вместимости вагона) не , партия груза, для перевозки которой не требуется предоставление отдельного вагона или контейнера.

4. Групповая – предъявляемая по одной накладной партия груза, для перевозки которой требуется предоставление больше одного вагона, но меньше маршрута

5. Маршрутная – предъявляемая по одной накладной партия груза, в количестве, соответствующей весовой норме или длине поезда, установленной для маршрутов. Неверное название маршрутов – турные поезда или «вертушки». Маршруты подразделяются на:

6. Кольцевые – когда маршрут следует по кольцу (например, на станции А производится погрузка угля в адрес станции Б, по прибытии маршрута на станцию Б и выгрузки угля, производится погрузка щебня в адрес станции В, по прибытии на станцию В и выгрузки щебня маршрут следует в адрес станции А в порожнем состоянии, после чего цикл повторяется). Только такой маршрут может называться «вертушкой».

7. Прямые отправительские – когда маршрут не привязывается к конкретным станциям и конкретной схеме (как кольцевые).

8. Прямые, следующие в распыление – когда маршрут следует от одного грузоотправителя к разным грузополучателям, расположенным на одной станции выгрузки или когда два и более маршрута следуют от станции погрузки, объединенные в один, до ближайшей технической станции, после чего разделяются.

9. Сборная повагонная – предъявляемый по одной накладной груз разных наименований и позиций номенклатуры, следующий в адрес одного грузополучателя в одном вагоне.

Перевозочные документы

Перевозочный документ – транспортная железнодорожная накладная (форма ГУ-29-0) состоит из 4 листов:

• Оригинал накладной – выдается перевозчиком грузополучателю

• Дорожная ведомость – составляется в необходимом количестве экземпляров для всех участников перевозочного процесса. Это документ расчетно-финансового значения регламентирует события в пути следования груза (передача с дороги на дорогу, перевалка и т.д.) Вместе с оригиналом накладной сопровождает груз.

• Корешок дорожной ведомости – остается у перевозчика (станции отправления).

• Квитанция о приеме груза – остается у грузоотправителя.

• Вагонный лист (форма ГУ-38) – служит для внутристанционной работы и заполняется приемосдатчиком. Он содержит сведения, необходимое для информации грузополучателя, организации выгрузки а также для составления первичного документа на состав поезда – натурного листа (форма ДУ-1)

Скорости доставки грузов

Отправки могут доставляться с грузовой скоростью в обычных грузовых поездах и с большой скоростью (для отдельных видов грузов) – в ускоренных грузовых поездах, направления курсирования которых устанавливается ОАО «РЖД». Скорость доставки грузоотправитель указывает в накладной, а перевозчик применяет повышающий коэффициент к провозному тарифу.

• Грузовая скорость

Для маршрутных и групповых отправок – не менее 550 км/сут

Для повагонных отправок – не менее 330 км/сут

Для мелких и малотоннажных – не менее 180 км/сут

• Большая скорость

Для скоропортящихся грузов в изотермическом подвижном составе – не менее 660 км/сут

Для скоропортящихся грузов в изотермическом подвижном составе, следующем с Дальневосточной железной дороги – не менее 500 км/сут

Для нескоропортящихся грузов – не менее 330 км/сут

Для мелких отправок – не менее 240 км/сут

4. Расчет основных параметров погрузо-разгрузочного пункта на железной дороге

Погрузочно-разгрузочные пункты представляют собой объекты, где производят погрузку-разгрузку грузов и оформление документов на их перевозку. Погрузочно-разгрузочные пункты включают погрузочно-разгрузочные посты или площадки, на которых производят непосредственно операции погрузки-разгрузки. Данные посты должны быть оснащены соответствующим грузоподъемным оборудованием.

Несколько погрузочно-разгрузочных постов, расположенных рядом в пределах одной территории, образуют фронт погрузочно-разгрузочных работ, размер которого зависит от количества постов, габаритных размеров транспортных средств, применяемых грузоподъемных машин, а также от схемы расстановки транспортных средств.

Боковая расстановка удобна при организации передвижения автопоездов в пределах фронта погрузки или разгрузки по прямоточной или поточной системе, что очень важно для сокращения времени на маневрирование подвижного состава и обеспечивает сокращение площади для маневрирования.

В то же время данная схема расстановки малоприменима для подвижного состава, приспособленного для погрузки и разгрузки только со стороны заднего борта или задних дверей кузова.

Торцовая расстановка транспортных средств получила широкое распространение при выполнении погрузочно-разгрузочных работ на складах, оборудованных грузовыми рампами. Она сокращает длину фронта и обеспечивает удобства для осуществления необходимых логистических операций со стороны заднего борта или задних дверей кузова.

Недостатками этого варианта являются невозможность разгрузки или загрузки автопоездов с прицепами.

Ступенчатая расстановка транспортных средств представляется наиболее удобной для использования погрузочно-разгрузочных машин и механизмов.

При боковой расстановке вагонов длина фронта погрузки-выгрузки и его ширина определяется из отношения:

L фб = (Da + Dпр)Пx + Dпр, (1). L фб = (13,92 + 1)8 + 1 L фб = 120,36;

Ш фб = Rн – RВ +Ша*Пх + f2 +2f1 (2).

Ш фб = 150-100+ 3,13*8 +10 +2*1,1

Ш фб = 50+25,04+10+2,2

Ш фб = 87,24;

При торцевой расстановке:

L фт = (Шa + Dтр)Пx + Dтр, (3).

L фт = (3,13 + 1,5)*8 +1,5

L фт =38,54;

Ш фт = Rн – Rв +Да*Пх + 2f2 +f1 + Ша (4).

Ш фт = 150-100+ 13,92*8+ 2*10+1,1+3,13

Ш фт = 50+111,36+20+1,1+3,13

Ш фт = 185,59;

Где:

Да,Ша, - соответственно длина и ширина вагона;

Пх, - число постов погрузки(разгрузки), (8);

Дпр, Дтр, - расстояние между транспортными средствами при боковой и торцевой их расстоновке;

Ф1 – минимальное расстояние от движущегося вагона до границы проезда или стоящего транспортного средства;

Ф2 – минимальное расстояние от вагона до склада;

Длина грузового фронта со стороны подъезда вагона определяется по формуле:

La = (Qci*tai*lai)/(qai*Ti), (5).

La = (1,1*0,4*120,36 )/(69*6);

La =52,9/414;

La =0,13;

Где:

Q- суточный грузопоток, поступающий на пункт погрузки-выгрузки, т.

t- среднее время погрузки-выгрузки одного вагона, мин.(0,4 мин)

l- длина фронта, необходимая для грузовых операций, в зависимости от способа постановки вагонов, м. (1206 м)

q- средняя нагрузка вагона, т.

T- продолжительность работы в течении суток, мин.

Универсальный четырехосный полувагон модели 12-119(Рис.4)

Полувагоны предназначены для перевозки сыпучих и штучных грузов, не требующих укрытия и защиты от воздействия атмосферной среды. Кузов полувагона не имеет крыши, что обеспечивает удобство при использовании различных механизированных средств при погрузке и выгрузке вагона. Кузов полувагона цельнометаллический и имеет глухие торцевые стены, что увеличивает внутреннюю его длину до 12,7м, а так же разгрузочные люки расположенные в полу кузова.

Краткие технические характеристики

• Грузоподъемность-69тонн

• Объем кузова-76куб.м.

• Длина полувагона по осям сцепления автосцепок в метрах-13,92

• Длина полувагона по концевым балкам рамы в метрах-12,73

• Ширина максимальная в метрах-3,13

• Ширина полувагона внутри в метрах-2,87

• Длина полувагона внутри в метрах-12,7

• Высота полувагона внутри в метрах-2,06

• Число разгрузочных люков-14

• Размеры разгрузочных люков в метрах-1,32х1,54

• Конструкционная скорость км/час-120

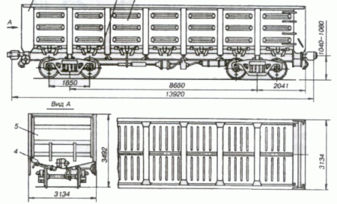

Рис. 4 Универсальный четырехосный полувагон модели 12-119

5. Расчет перерабатывающей способности грузового фронта

Перерабатывающую способность грузового фронта (погрузочно-разгрузочного пункта) в тоннах Q ф и транспортных средствах Nф за сутки, ограничиваемую мощностью средств механизации, определяется по формуле: T*N*qв

Qф = (tпв + tм)*x 6*5*69

Qф = (0,4 + 0,2)*8
