Исходные данные TEOS.

Таблица 6.

Ввод данных ведется в диалоговом режиме, а результаты расчетов выводятся на экран (или по желанию пользователя распечатываются) в табличном виде с использованием обозначений, приведенных в таблице 7.

Выходные данные TEOS.

Таблица 7.

2 Гц

ДЛИНА РЫЧАГА ТОРСИОНА- 250,0 MM

РАДИУС КАТКА- 375,0 MM,

УГОЛ МЕЖДУ НАПРАВЛЕНИЕМ ДЕЙСТВИЯ СИЛЫ Q И РЫЧАГОМ

ПРИ ПОЛНОЙ РАЗГРУЗКЕ- 60,0 ГРАД

ВЫСОТА В НУЛЕВОМ ПОЛОЖЕНИИ- 500,0 MM

ВЫСОТА ОТ ОПОРНОЙ ПОВЕРХНОСТИ ДО ОСИ ТОРСИОНА ПРИ

ПОЛНОЙ НАГРУЗКЕ- 280,2 MM

УГОЛ МЕЖДУ НАПРАВЛЕНИЕМ ДЕЙСТВИЯ СИЛЫ Q И РЫЧАГОМ

ПРИ ПОЛНОЙ НАГРУЗКЕ- 112,3 ГРАД,

I= 1 Q= ,0 H DH= ,0 MM C= 457,6 H/MM DS= ,0 MM

I= 2 Q= 5261,1 H DH= 11,5 MM C= 457,6 H/MM DS= 6,2 MM

I= 3 Q= 7306,6 H DH= 23,3 MM C= 173,2 H/MM DS= 11,9 MM

I= 4 Q= 9359,7 H DH= 34,6 MM C= 182,1 H/MM DS= 16,6 MM

I= 5 Q= 11477,1 H DH= 46,1 MM C= 184,3 H/MM DS= 20,7 MM

I= 6 Q= 13862,3 H DH= 57,7 MM C= 204,3 H/MM DS= 24,3 MM

I= 7 Q= 16694,6 H DH= 69,6 MM C= 239,3 H/MM DS= 27,3 MM

I= 8 Q= 20243,9 H DH= 81,1 MM C= 307,6 H/MM DS= 29,6 MM

I= 9 Q= 24416,4 H DH= 92,8 MM C= 358,6 H/MM DS= 31,4 MM

I=10 Q= 29039,6 H DH= 104,0 MM C= 410,1 H/MM DS= 32,6 MM

I=11 Q= 34974,2 H DH= 115,8 MM C= 505,0 H/MM DS= 33,3 MM

I=12 Q= 42119,9 H DH= 127,1 MM C= 630,3 H/MM DS= 33,5 MM

I=13 Q= 50449,0 H DH= 138,9 MM C= 707,8 H/MM DS= 33,1 MM

I=14 Q= 58949,9 H DH= 150,2 MM C= 752,1 H/MM DS= 32,2 MM

I=15 Q= 67457,2 H DH= 161,9 MM C= 728,2 H/MM DS= 30,8 MM

I=16 Q= 75962,6 H DH= 173,5 MM C= 733,2 H/MM DS= 28,7 MM

I=17 Q= 84459,4 H DH= 185,0 MM C= 739,3 H/MM DS= 26,2 MM

I=18 Q= 92984,1 H DH= 196,7 MM C= 723,8 H/MM DS= 23,0 MM

I=19 Q= 101496,1 H DH= 208,3 MM C= 733,3 H/MM DS= 19,2 MM

I=20 Q= 109972,0 H DH= 219,8 MM C= 742,9 H/MM DS= 14,8 MM

4 Гц

ДЛИНА РЫЧАГА ТОРСИОНА- 250,0 MM

РАДИУС КАТКА- 370,0 MM,

УГОЛ МЕЖДУ НАПРАВЛЕНИЕМ ДЕЙСТВИЯ СИЛЫ Q И РЫЧАГОМ

ПРИ ПОЛНОЙ РАЗГРУЗКЕ- 60,0 ГРАД

ВЫСОТА В НУЛЕВОМ ПОЛОЖЕНИИ- 495,0 MM

ВЫСОТА ОТ ОПОРНОЙ ПОВЕРХНОСТИ ДО ОСИ ТОРСИОНА ПРИ

ПОЛНОЙ НАГРУЗКЕ- 440,2 MM

УГОЛ МЕЖДУ НАПРАВЛЕНИЕМ ДЕЙСТВИЯ СИЛЫ Q И РЫЧАГОМ

ПРИ ПОЛНОЙ НАГРУЗКЕ- 73,7 ГРАД,

I= 1 Q= ,0 H DH= ,0 MM C= 1738,0 H/MM DS= ,0 MM

I= 2 Q= 5272,4 H DH= 3,0 MM C= 1738,0 H/MM DS= 1,7 MM

I= 3 Q= 7320,8 H DH= 5,7 MM C= 766,1 H/MM DS= 3,2 MM

I= 4 Q= 9361,8 H DH= 8,8 MM C= 663,2 H/MM DS= 4,8 MM

I= 5 Q= 11468,1 H DH= 11,5 MM C= 776,8 H/MM DS= 6,2 MM

I= 6 Q= 13791,6 H DH= 14,6 MM C= 744,8 H/MM DS= 7,8 MM

I= 7 Q= 16639,6 H DH= 17,4 MM C= 1036,7 H/MM DS= 9,1 MM

I= 8 Q= 20004,9 H DH= 20,1 MM C= 1217,8 H/MM DS= 10,4 MM

I= 9 Q= 24129,8 H DH= 23,3 MM C= 1298,3 H/MM DS= 11,9 MM

I=10 Q= 29060,7 H DH= 26,1 MM C= 1763,3 H/MM DS= 13,1 MM

I=11 Q= 34921,2 H DH= 28,9 MM C= 2084,8 H/MM DS= 14,3 MM

I=12 Q= 42198,3 H DH= 31,7 MM C= 2575,6 H/MM DS= 15,4 MM

I=13 Q= 50644,4 H DH= 34,6 MM C= 2974,7 H/MM DS= 16,6 MM

I=14 Q= 59131,1 H DH= 37,4 MM C= 2974,9 H/MM DS= 17,7 MM

I=15 Q= 67575,2 H DH= 40,7 MM C= 2577,3 H/MM DS= 18,9 MM

I=16 Q= 76056,4 H DH= 43,6 MM C= 2944,6 H/MM DS= 19,9 MM

I=17 Q= 84536,9 H DH= 46,5 MM C= 2932,0 H/MM DS= 20,8 MM

I=18 Q= 93016,3 H DH= 49,4 MM C= 2919,8 H/MM DS= 21,8 MM

I=19 Q= 101547,7 H DH= 51,9 MM C= 3415,0 H/MM DS= 22,6 MM

I=20 Q= 110026,1 H DH= 54,8 MM C= 2899,0 H/MM DS= 23,4 MM

6 Гц

ДЛИНА РЫЧАГА ТОРСИОНА- 250,0 MM

РАДИУС КАТКА- 370,0 MM,

УГОЛ МЕЖДУ НАПРАВЛЕНИЕМ ДЕЙСТВИЯ СИЛЫ Q И РЫЧАГОМ

ПРИ ПОЛНОЙ РАЗГРУЗКЕ- 60,0 ГРАД

ВЫСОТА В НУЛЕВОМ ПОЛОЖЕНИИ- 495,0 MM

ВЫСОТА ОТ ОПОРНОЙ ПОВЕРХНОСТИ ДО ОСИ ТОРСИОНА ПРИ

ПОЛНОЙ НАГРУЗКЕ- 255,1 MM

УГОЛ МЕЖДУ НАПРАВЛЕНИЕМ ДЕЙСТВИЯ СИЛЫ Q И РЫЧАГОМ

ПРИ ПОЛНОЙ НАГРУЗКЕ- 117,4 ГРАД,

I= 1 Q= ,0 H DH= ,0 MM C= 40,8 H/MM DS= ,0 MM

I= 2 Q= 516,7 H DH= 12,7 MM C= 40,8 H/MM DS= 6,8 MM

I= 3 Q= 719,3 H DH= 25,3 MM C= 16,0 H/MM DS= 12,8 MM

I= 4 Q= 921,8 H DH= 37,8 MM C= 16,2 H/MM DS= 17,8 MM

I= 5 Q= 1127,9 H DH= 50,6 MM C= 16,1 H/MM DS= 22,2 MM

I= 6 Q= 1359,4 H DH= 63,2 MM C= 18,4 H/MM DS= 25,7 MM

I= 7 Q= 1637,6 H DH= 75,5 MM C= 22,6 H/MM DS= 28,6 MM

I= 8 Q= 1963,9 H DH= 88,4 MM C= 25,3 H/MM DS= 30,8 MM

I= 9 Q= 2355,7 H DH= 101,0 MM C= 31,2 H/MM DS= 32,3 MM

I=10 Q= 2819,3 H DH= 113,6 MM C= 36,8 H/MM DS= 33,2 MM

I=11 Q= 3377,6 H DH= 126,2 MM C= 44,2 H/MM DS= 33,5 MM

I=12 Q= 4067,1 H DH= 138,9 MM C= 54,5 H/MM DS= 33,1 MM

I=13 Q= 4839,6 H DH= 151,5 MM C= 61,3 H/MM DS= 32,1 MM

I=14 Q= 5719,3 H DH= 164,0 MM C= 70,2 H/MM DS= 30,4 MM

I=15 Q= 6600,1 H DH= 176,9 MM C= 68,5 H/MM DS= 28,0 MM

I=16 Q= 7477,5 H DH= 189,2 MM C= 71,3 H/MM DS= 25,1 MM

I=17 Q= 8360,5 H DH= 202,2 MM C= 68,1 H/MM DS= 21,3 MM

I=18 Q= 9236,4 H DH= 214,5 MM C= 71,0 H/MM DS= 16,9 MM

I=19 Q= 10120,2 H DH= 227,4 MM C= 68,6 H/MM DS= 11,6 MM

I=20 Q= 10998,5 H DH= 239,9 MM C= 69,9 H/MM DS= 5,5 MM

РАСЧЕТ УПРУГОЙ ХАРАКТЕРИСТИКИ ПУЧКОВОГО ТОРСИОНА - TORH.

Программа TORH предназначена для расчета момента, скручивающего пучковый торсион, состоящий из набора прутков круглого сечения, при различных углах его закрутки. Исходные данные готовятся в соответствии с таблицей 8.

Исходные данные TORH

Таблица 8.

Расчет ведется для 16 точек характеристики, равномерно расположенных по углу закрутки торсиона.

Расчетные величины выдаются на экран дисплея или распечатываются на бумаге по желанию пользователя в соответствии с таблицей 9.

Расчетные величины TORH

Таблица 9.

┌──┬──────┬────────────────────────────────────────┬────────┬────────┐

│N │ОБОЗН,│ НАИМЕНОВАНИЕ ПАРАМЕТРА │ЕД,ИЗМЕР│ВЕЛИЧИНА│

├──┼──────┼────────────────────────────────────────┼────────┼────────┤

│ 1│ L │ ДЛИНА РАБОЧЕЙ ЧАСТИ ТОРСИОНА │ ММ │ 1181, │

│ 2│ F │ МАКСИМАЛЬНЫЙ УГОЛ ЗАКРУТКИ ТОРСИОНА │ ГРАД, │ 52,3 │

│ 3│ RR │ РАДИУС ОКРУЖНОСТИ, ПО КОТОРОЙ РАСПОЛО- │ │ │

│ │ │ ЖЕНЫ ОСИ ПРУТКОВ ТОРСИОНА │ ММ │ 45,4 │

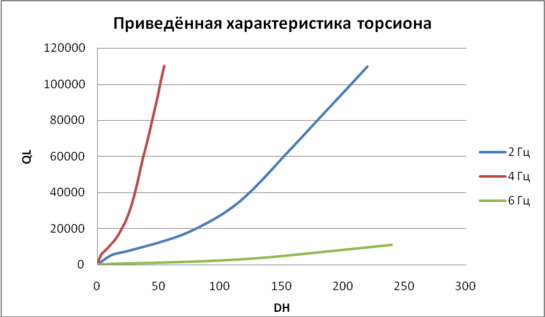

Характеристики
